Conexión Peavey valveking

Solucionado
ivanic
#1 por ivanic el 23/11/2022
Hola,

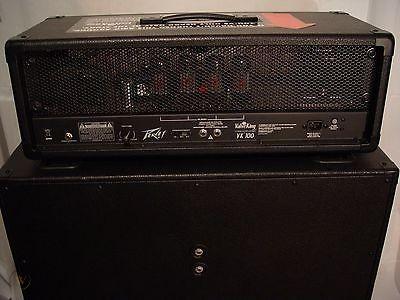

Un amigo se a comprado un Peavey valveking 100 con su pantalla 4x12 , el caso es que no sabemos bien cómo es la conexión, por lo que he visto la pantalla funciona a 16 ohmios mono, por lo tanto habría que poner el selector del cabezal en 16 y de ahí a la pantalla.
El caso es que el cabezal tiene dos salidas y la pantalla otras dos entradas.
Como sería, en que entradas se conecta el cable de carga?
Os agradezco la ayuda.
Un saludo
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (ivanic)
Linux User.
#8 por Linux User. el 13/12/2022
Los jack del ampli dicen "paralelo", daría lo mismo cualquiera. Igual es 4 Ohm mínimo y 16 Ohm es más que 4.
La pantalla si no dice nada mejor la entrada izquierda, a veces la derecha va a otra pantalla de extensión. Pero si es la pantalla que va a juego con el ampli debería usar la misma lógica del ampli.
Las imágenes son del manual de usuario, no puedes acceder a él en la web ? O tu amigo, que es su compra.
1
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Samelix
#2 por Samelix el 12/12/2022
La foto es de muy baja definición, No se ve nada claro lo que pone en el cabezal.

En la pantalla vale cualquiera de las dos entradas.
Subir
ivanic
#3 por ivanic el 13/12/2022
Gracias por responder.

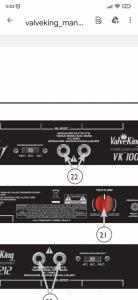

En las salidas pone speaker Jack paralele 4 ohmios mínimo.
Y en la pantalla no pone nada.
Por lo que vi por la red,la pantalla trabaja a 16 ohmios.
La había medido con el polímero y me daba unos 14 más menos.
Por eso tengo esa duda.
Si alguien a sabe fijo como va sería de agradecer.
Archivos adjuntos ( para descargar)
Subir
Linux User.
#4 por Linux User. el 13/12/2022
A la izquierda de los jacks se observa un selector de impedancias.
Subir
ivanic
#5 por ivanic el 13/12/2022
Si , pero a qué impedancia trabaja la pantalla? Y por cual de las dos salidas del cabezal hay que enchufar el cable?
Esa es mi duda.
Subir
Linux User.
#6 por Linux User. el 13/12/2022
Si mides una resistencia de 14 Ohm será de 16 de impedancia.
Resistencia más reactancia = impedancia.
Subir
ivanic
#7 por ivanic el 13/12/2022
Yo también lo veo así, pero dará igual en que salida del cabezal conectar?
Y en la pantalla?
Me da un poco de canguele conectarlo mal y que se queme el equipo.
Subir
Linux User.
#8 por Linux User. el 13/12/2022
Los jack del ampli dicen "paralelo", daría lo mismo cualquiera. Igual es 4 Ohm mínimo y 16 Ohm es más que 4.
La pantalla si no dice nada mejor la entrada izquierda, a veces la derecha va a otra pantalla de extensión. Pero si es la pantalla que va a juego con el ampli debería usar la misma lógica del ampli.
Las imágenes son del manual de usuario, no puedes acceder a él en la web ? O tu amigo, que es su compra.
Subir
1
ivanic
#9 por ivanic el 13/12/2022

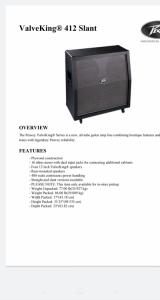

En la web no lo encuentro, seguro por ser un modelo descatalogado, pero he visto el manual de la pantalla también, donde dice que es 16 ohmios mono, el otro Jack de la pantalla creo entender que es para conectar otra pantalla adicional.
Vamos que se conecta de uno de las salidas a la pantalla y el selector en 16 ohmios sin más.
Archivos adjuntos ( para descargar)
Subir
ivanic
#10 por ivanic el 13/12/2022
Muchas gracias por la ayuda.
Subir
Linux User.
#11 por Linux User. el 13/12/2022
A ver si los de Peavey empiezan a rotular más claro sus productos, o traducen al español con más criterio.
Subir
Cesar
#12 por Cesar el 15/09/2023
Hola, alguien sabe donde podría conseguir las piezas de plastico que sujetan las conexiones "hembra" de la parte posterior de la pantalla de este ampli??
Gracias de antemano
Subir
