Hola compañeros,el caso es que me he pillado un footswitch triple para poder manejar un ampli y además poder conectar el Thermion Outlaw Delay todo en un pedal...
El caso es el Outlaw tiene la polaridad invertida,por lo que al activar el pedal el led se apaga y viceversa...

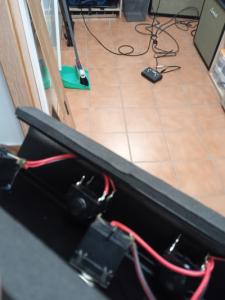

me gustaría saber si invirtiendo los cables podre conseguir la polaridad deseada,envio fotos.

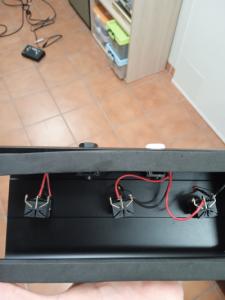

No se si se aprecia bien,pero hay un cable rojo mas gordo (centro/interior jack) y otro rojo/negro mas finito (derecha/hacia el exterior del jack).
Gracias de antemano.
Archivos adjuntos (
logúate para descargar)
Solución elegida por el creador del hilo (VíctorM&M)
Bueno chicos,pues al final he destripado el Tank y le he metido las tripas al footswitch triple,pero como me molaba mas el led azul le he hecho un cambio y aquí tenéis unas cuantas fotos.
Lo primero que he hecho es intentar hacerlo funcionar con el switch que tenía,como no tengo ni zorra de electronica le he metido FastOn a todas las terminaciones y he ido probando,invirtiendo cables,y probando todas las combinaciones posibles,pero he descubierto que este switch (con el LED) me es incompatible con lo que yo quería conseguir...
Archivos adjuntos (
logúate para descargar)
Me bastaría con solo invertir los cables del jack??
Hola Victor! Creo que no es una cuestión de polaridad. No se si lo aprecio bien en las fotos, corrigeme si me equivoco pero puede ser que tu footswitch no lleva una alimentación para los leds no? No la tienes que conectar a ninguna fuente de alimentación ¿verdad?
Los LEDs solo se encienden cuando la corriente pasa a traves de ellos en un sentido concreto, si cambias esa polaridad no se encienden.
Para mi sorpresa,el Outlaw alimenta el pedal,he probado varios footswitch y con todos me pasa lo mismo,se enciende el led,pero cuando está el pedal apagado...
Tengo un pedal ,el Carlsbro Tank que si que puedo invertir la polaridad,no sabía que existía hasta que lo encontré por casualidad.
La cosa es intentar si con este cacharro puedo encender el Outlaw con la polaridad adecuada,que a ver... podría vivir con el led a la inversa
A mi me paso algo parecido con el silver jubilee y un pedal con led, el suyo de Marshall no lleva led. Con el carlsbro te funciona bien el tema del led? Prueba si no a soldar el led al reves a ver si funciona.

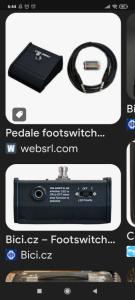

#6 el carlsbro es el cacharro este de la imagen,puedo invertir la señal y que me coincida a lo que necesito...
Archivos adjuntos (
logúate para descargar)
Uso un Laney lionheart Studio en casa,hasta la fecha he estado usando un footswitch dual para el ampli y uno individual para el Thermion Outlaw,pero pillé este para no tener tanto trasto por el suelo.
1 y 2 me funcionan perfectamente,y mi idea era cambiar las tripas de 3 por las del Carlsbro Tank,pero al probar 3 con el Thermion he comprobado que funciona y me activa el pedal,pero al apagar el pedal me enciende el led...tiene que ser una chorrada,pero yo en electronica voy perdido como mi suegro en un restaurante hindú...
Archivos adjuntos (
logúate para descargar)
Seguramente se arregle o bien invirtiendo los cables en el jack,o bien desoldar el cable y el led de la patita derecha del switch y soldarlo a la izquierda,pero si alguien me lo puede confirmar no hago experimento ni pierdo el tiempo...
Puedes probar a invertir la polaridad, pero no se si va a funcionar, depende de como el thermion maneje el cambio. Tienes un multimetro a mano?
El tema es, que por lo que veo tu footswitch tiene el LED en paralelo, con lo que cuando el switch esta ON (conduce), se apaga ya que la corriente se deriva por el switch. Y cuando el switch esta OFF se enciende porque la corriente pasa a traves del LED.
Lo que podrias probar es a cambiar el LED y meterlo EN SERIE. De esta manera conducira cuando el switch este ON a traves del LED.
#10
El switch que tienes parece ser tipo Marshall (en paralelo), mientras que igual el Thermion necesita tipo Peavey(En serie)
