Duda conexión footswitch

Solucionado

Gracias lutop,
Este switch puede funcionar con un cable TS y enciende de igual manera, así que con el grafico este,yo que soy poco dado al DIY,me quedo prácticamente igual.

Otra cosa que puede pasar es que este switch no sea apto para lo que pretendo hacer,creo que tengo un 3PDT (el de 9 pestañas) por algún sitio,pero tampoco tengo idea de como debería conectarlo...

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Ibanez de caja

600 €

Ver
Boss DS-1 (keeley mod)

100 €

Ver
‼️ENVIO INCLUIDO. RAT MKII LM308 WHITE Analógico

110 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

En las fotos no se aprecia,pero tiene una resistencia entre el LED y la pata central,pero va forrado con termoretráctil negro y en la foto no se aprecia,la otra patita del led va a la pata derecha del switch.

Con un 3PDT y una pila puedes hacerlo funcionar, pero la gracia esta en que funcione sin pila.
Lo que te digo yo es que hay dos maneras de conectar el LED, en serie o en paralelo, y segun como este se enciende o apaga cuando el switch se cierra. Creo que lo tienes al reves.

Solución elegida por el creador del hilo (VíctorM&M)

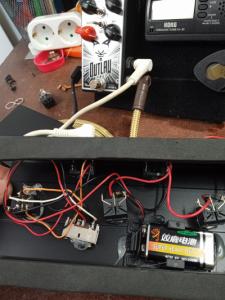

Bueno chicos,pues al final he destripado el Tank y le he metido las tripas al footswitch triple,pero como me molaba mas el led azul le he hecho un cambio y aquí tenéis unas cuantas fotos.

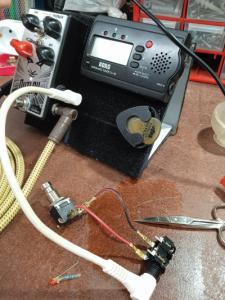

Lo primero que he hecho es intentar hacerlo funcionar con el switch que tenía,como no tengo ni zorra de electronica le he metido FastOn a todas las terminaciones y he ido probando,invirtiendo cables,y probando todas las combinaciones posibles,pero he descubierto que este switch (con el LED) me es incompatible con lo que yo quería conseguir...

Archivos adjuntos ( para descargar)

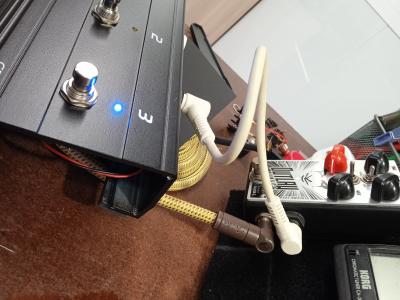

El Tank es un cacharro que funciona a pilas y además tiene un selector para invertir la polaridad,he cambiado el led rojo de serie y le he metido el azul,he sujetado el selector de polaridad y la pila (que dura un huevo,el led consume una mierda,mira que hace alos que lo uso...) con silicona caliente a la base del pedal y voilà...

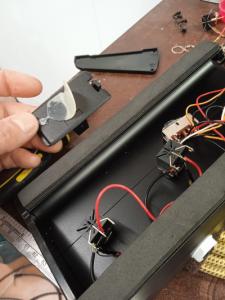

Edito y enseño una cosita mas;voy a poner la pila pegada a pelo porque el soporte que le he metido es un pelin demasiado alto,esta silicona es ideal oara estos trabajos porque pega super rápido y se elimina muy fácilmente como se ve en las fotos

Archivos adjuntos ( para descargar)

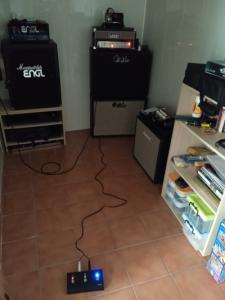

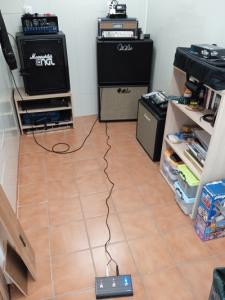

Ahora mi "estudio" queda mas limpio y despejado.
