Conexión pastillas guitarra Harmony

.nEx.
#1 por .nEx. el 28/05/2011
Pues como ven tengo una guitarra que para mi y nose para muchos pero es muy rara, la otra vez le saque una pastilla pero para esto tenia que cortar tres cables que tenia, uno rojo, uno azul y uno verde, el probema es que solo encuentro (recuerdo) donde va el azul, por favor si alguien sabe el como conectar las pastillas, nose si sea igual para todas las pastillas de cualquier guitarra o tenga una conexión especifica cada modelo. les dejo unas fotos :ok:


Este es el frente de las pastillas
como se ve son un pot de volumen, uno de tono y los dos switches.


Esta es la parte trasera de las pastillas y de la conexion

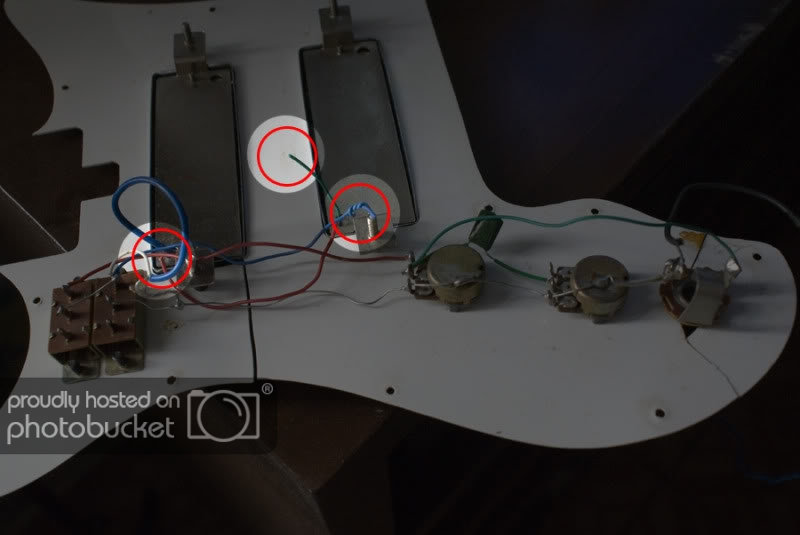

Ahora les dejo la imagen donde señalo las puntas de los cables que salen de la pastillas:roll:
:no_lo_se:

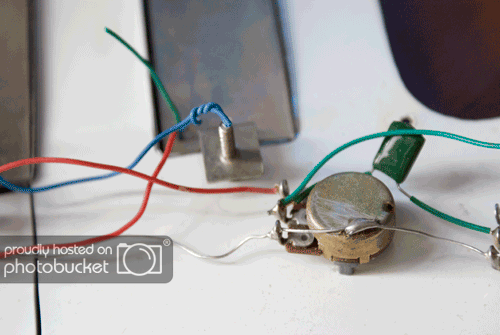

Y aqui algunos acercamientos del cableado

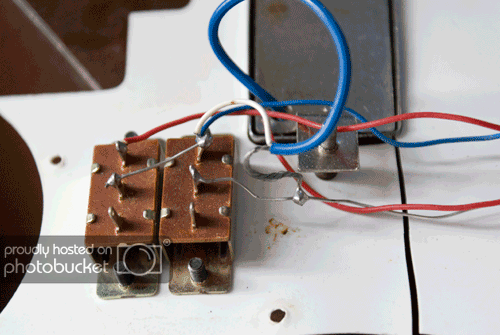

switches

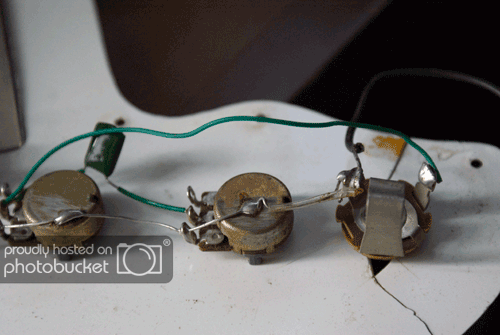

pots



Espero porfavor me puedan ayudar, en verdad seria de mucha gran ayuda!

Gracias de antemano


:brindis:
---------------------------------
Alguien que quiera ayudar, que tenga una idea o algunas buenas palabras de aliento?
Subir
.nEx.
#2 por .nEx. el 29/05/2011
nadie nadie nadie?
Subir
dsdes
#3 por dsdes el 29/05/2011
hola yo no se sobre tu guitarra pero me estan vendidendo una guitarra de ese tipo y nose si me podrias dar tu opinion sobre ella
1960'S VINTAGE JAPAN GUITARRA JAPONESA DE LOS AÑOS 60 - $ 549000.00 en MercadoLibre

gracias
Subir
Ram EFx
#4 por Ram EFx el 03/05/2013
Saludos yo tengo una guitarra parecida, mi único problemas es que no se donde va conectado el cble negro que esta pegado en la entrada del plug (hembra) te mandare fotos de mi conexión
Subir
