Conectar rele dpdt

hola arme un pedal pero no tengo idea de como conectarle el rele(use un rele dpdt por que es lo mismo que un swirch dpdt pero muchisimo mas barato. el pedal es este

y el circuito del rele es este

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-21%

Keeley Compressor Pro

291 €

Ver oferta
-11%

Harley Benton Agufish STD Signature BK

399 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Telcaster Richie Kotzen Japan 2014

2.100 €

Ver
Pedal Wah Cry Baby

75 €

Ver
Equalizador Ibanez pentatone

100 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

No se ven las fotos

#2
aver ahora si se ven

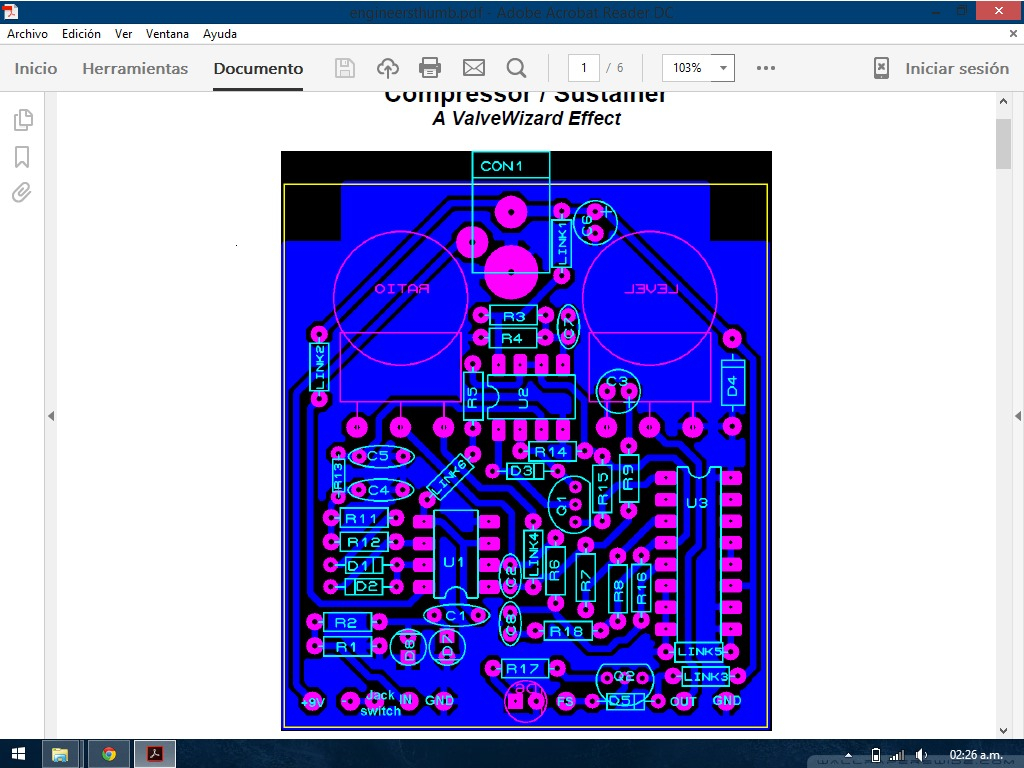

este es el pedal

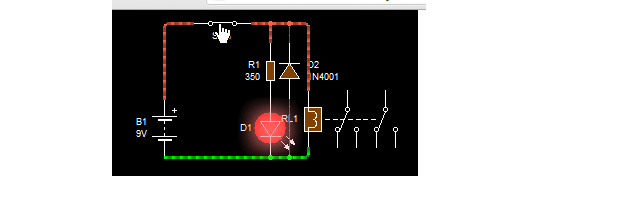

y este el rele

En este enlace propone un montaje del rele actuado mediante interrutor.

http://www.freestompboxes.org/viewtopic.php?f=13&t=13295

Se instalan tambien diodos para protejer la bobina o bobinas segun el rele. Estos los suele recomendar el fabrcante del rele para alargar la vida de las bobinas.

A ver si te sirve!! Saludos!
