Condensador para pastillas activas (emg)

Solucionado
frodito78
#1 por frodito78 el 14/02/2023
buenas compañeros.

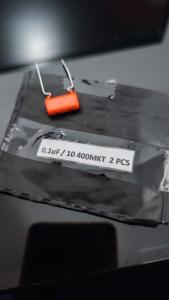

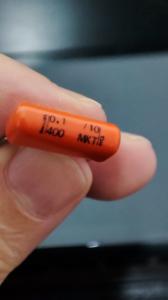

necesito un condensador para unas pastillas emg, un colega que curra en una tienda de componentes electronicos, me ha buscado los de la foto.
creeis que serviran??

si no fuera asi, servirian los que pongo en el enlace de thoman??
https://www.thomann.de/es/tad_capacitor_100nf_630vdc_mustard.htm
saludos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Solución elegida por el creador del hilo (frodito78)
Andrés Vargas - chempi
#2 por Andrés Vargas - chempi el 14/02/2023
Hola, según EMG recomiendan un valor de 0.1 uF, por lo que los que tienes son adecuados.

Saludos
Subir
2
Pedro Vecino
#3 por Pedro Vecino el 14/02/2023
Son perfectos. Son Philips, de poliéster metalizado. Los TAD son también de poliéster, y aunque más modernos en su confección, con un sistema de construcción más antiguo (film foil). En un circuito con EMGs funcionan igual.
Subir
2
frodito78
#4 por frodito78 el 14/02/2023
muchas gracias a los dos. a soldar!!!!
Subir
rockero02
#5 por rockero02 el 15/02/2023
Tengo algo de conflicto...

En realidad no sé cual es el valor de capacitancia recomendado, pero buscando en Google, me arroja algunos esquemas de Seymour Duncan donde pone 0.47 a una EMG 81, deduzco que se trata de 0.47 uF, es decir 470 nF.

Ahora, mediante una calculadora de frecuencia de corte para un filtro pasa bajos pasvio, me da que con un potenciómetro de 500k con un capacitor de 22 nF, su frecuencia de corte será aproximadamente 6.77 Hz. Ahora, para la misma frecuencia de corte (6.77 Hz) y un potenciómetro de 25k me da que se necesita un capacitor de aproximadamente 94 pF.

No sé cual debería ser la frecuencia de corte en una pastilla activa, lo que sí se es que para las EMG, venden los pots premontados (los solderless) por lo que el valor del capacitor supongo será algo así como un "misterio".
Subir
Pedro Vecino
#6 por Pedro Vecino el 15/02/2023
El circuito clásico para EMG´s es con potenciómetros de 25K y condensador de 100n (0.1uF).
