Circuito de Epiphone Les Paul Special II no funciona

Solucionado

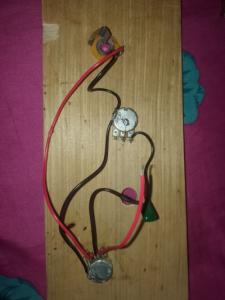

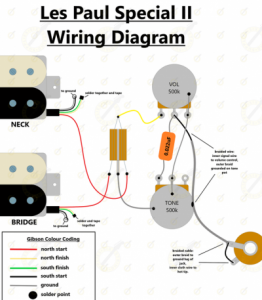

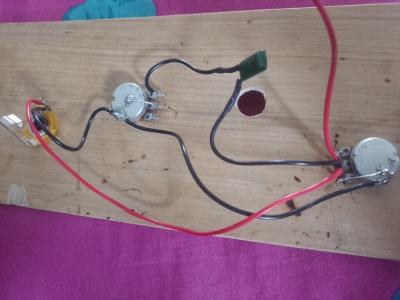

Saludos, estoy tratando de reparar una les paul speciall II, arme nuevamente la circuitería basándome un diagrama que encontré en internet sobre el mismo modelo de guitarra, pero no funciona, quisiera que me dieran su opinión, sobre el circuito vs el diagrama.

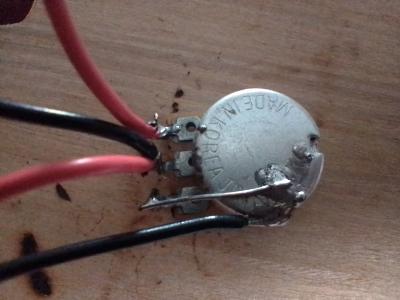

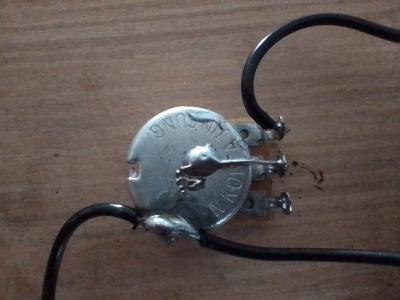

Ya probé los potenciómetros y las pastillas y están en buen estado.

Archivos adjuntos ( para descargar)
