Solución elegida por el creador del hilo (rockero02)
Hola, compañeros.

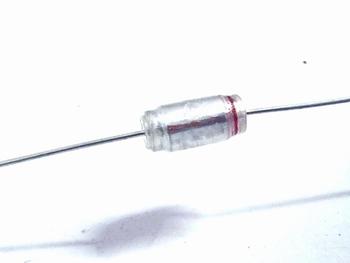

Esos condensadores no están polarizados, por lo que no tienen un terminal "positivo" y uno "negativo". La marca responde al terminal más sensible al ruido, debido a la construcción del condensador (la última capa está conectada al terminal que no tiene marca), por lo que conviene hablar de terminal "vivo" y terminal "apantallado".
En algunas aplicaciones especiales más cercanas a la radiofrecuencia puedes necesitar ese apantallamiento.
En tu caso, veo un lazo de realimentación de un efecto de distorsión tipo tubescreamer. Mi consejo es que conectes ese condensador con el terminal sin marca hacia la izquierda del esquema, o sea la entrada inversora del operacional. Quizá no haya mucha diferencia, pero como la salida del operacional presenta una señal elevada y baja impedancia, conseguirás que haya menos ruido a la salida, y la marca indica que ése es el terminal que recubre el componente.
La entrada del operacional será más sensible a interferencias que pueda recoger la lámina conductora exterior del condensador, porque tiene una elevada impedancia de entrada y es más susceptible a ruidos.
En tu caso no te preocupes por las tensiones máximas, seguro que no pasas de 10-12 voltios. Y una buena caja metálica para tu circuito es imprescindible en efectos de distorsión y alta ganancia.
Espero ayudar, un saludo.
2
La banda de color en esos condensadores sirve para marcar su voltaje máximo. Pero es variable entre fabricantes, o sea que para determinarlo con exactitud hay que conocer su procedencia. Mial, Siemens, GSG y Suflex fueron los principales fabricantes en Europa.
Ignoro si esa banda va asociada a la parte exterior como para que pueda tener un efecto parcial de blindaje conectado al lado de menor impedancia en el circuito. Yo los uso de forma indistinta.
2
Hola, compañeros.
Esos condensadores no están polarizados, por lo que no tienen un terminal "positivo" y uno "negativo". La marca responde al terminal más sensible al ruido, debido a la construcción del condensador (la última capa está conectada al terminal que no tiene marca), por lo que conviene hablar de terminal "vivo" y terminal "apantallado".
En algunas aplicaciones especiales más cercanas a la radiofrecuencia puedes necesitar ese apantallamiento.
En tu caso, veo un lazo de realimentación de un efecto de distorsión tipo tubescreamer. Mi consejo es que conectes ese condensador con el terminal sin marca hacia la izquierda del esquema, o sea la entrada inversora del operacional. Quizá no haya mucha diferencia, pero como la salida del operacional presenta una señal elevada y baja impedancia, conseguirás que haya menos ruido a la salida, y la marca indica que ése es el terminal que recubre el componente.
La entrada del operacional será más sensible a interferencias que pueda recoger la lámina conductora exterior del condensador, porque tiene una elevada impedancia de entrada y es más susceptible a ruidos.
En tu caso no te preocupes por las tensiones máximas, seguro que no pasas de 10-12 voltios. Y una buena caja metálica para tu circuito es imprescindible en efectos de distorsión y alta ganancia.
Espero ayudar, un saludo.
2
(disculpad que estaba editando y no he podido corregir)
El terminal de la marca es el que está conectado a la capa exterior, el principio de mi post está al revés!!!
Luego el resto está bien, te recomiendo conectar el terminal de la marca a la derecha en tu circuito (salida del operacional) y el terminal sin marca a la entrada inversora del operacional.
Espero no confundirte!
