Cambio canal de ampli

Solucionado
ivanic
#1 por ivanic el 12/08/2022
Hola,
Tengo un viejo H&k ATAX 100, el cual tiene 3 canales: Clean - Crunch – Lead + “Modo2”para el Lead.
El caso es que no tengo el footswitch,pero si tengo uno diy que usaba con un engl,pero este es con dos jack stereo y el del ATAX es un din de 6 pins.
Tengo un conector din macho al cual me gustaría poder conectar dos jacks hembra y así poder usar el footswitch que tengo.
Ahora biene la cuestión, como tendría que conectar cada pin a los conectores jack hembra?

Gracias de antemano si alguien puede echarme un cable..... En este caso serían 6 :D
Subir
1
Solución elegida por el creador del hilo (ivanic)
Pedro Vecino
#3 por Pedro Vecino el 12/08/2022

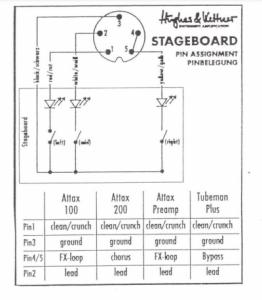

Este es el diagrama original de conexiones.
Antes de cualquier otra cosa es conveniente que con un simple led* insertado entre el pin 3 y el resto de los pines pruebes a ver si hace la conmutación bien.

* El led debe tener la orientación correcta.
Archivos adjuntos ( para descargar)
3
OFERTASVer todas
  • Universal Audio UAFX Dream '65
    395 €
    Ver oferta
  • -35%
    PRS SE P20 Parlour BV ¡stock limitado!
    299 €
    Ver oferta
  • Focusrite Scarlett Solo 3rd Gen
    109 €
    Ver oferta
ivanic
#2 por ivanic el 12/08/2022

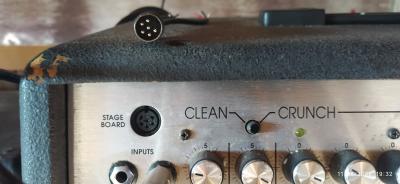

Dejo una foto del ampli.
Archivos adjuntos ( para descargar)
Subir
Pedro Vecino
#3 por Pedro Vecino el 12/08/2022
Este es el diagrama original de conexiones.
Antes de cualquier otra cosa es conveniente que con un simple led* insertado entre el pin 3 y el resto de los pines pruebes a ver si hace la conmutación bien.

* El led debe tener la orientación correcta.
Archivos adjuntos ( para descargar)
Subir
3
ivanic
#4 por ivanic el 12/08/2022
#3 genial, muchas gracias por el diagrama.
Probaré primero como dices con un led.
Muchas gracias
Subir
