Cambié la electrónica y ahora hace ruido

  • 1
Roberto
#1 por Roberto el 03/02/2017
ya era raro que fuese todo perfecto a la primera.

tengo un ruido de fondo que si toco con el dedo la placa del jack desaparece y , por el contrario , si toco la chapa donde van los muelles del trémolo aumenta.

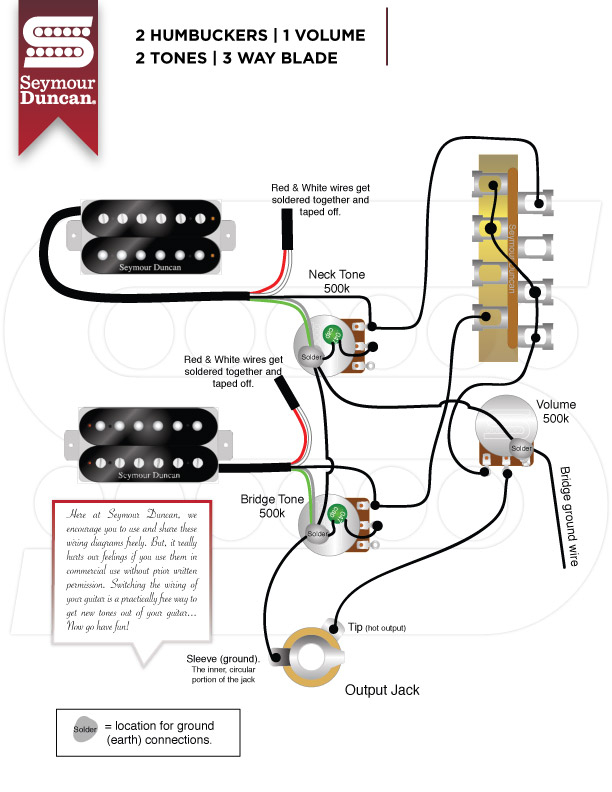

he seguido este esquema salvo por un par de cosas :


la guitarra es tipo strato y en el golpeador hay una lamina de aluminio , por lo que todos los componentes ya van a esa tierra , entonces eliminé los cables de tierra entre los potes.

luego el cable del jack...
ahí aparece que el vivo va a la pata del medio del pote de volumen y la tierra la conectan a la tierra del pote de tono del puente.
pues como me quedaba lejos uno del otro yo puse el vivo a la pata del medio del volumen pero la tierra la puse en la carcasa de ese mismo pote de volumen.

luego la tierra que viene de la placa de los muelles la conecte a la placa de aluminio que une toda la electrónica.

está claro que en algún sitio la cagué , pero no se donde.
