Cablear guitarra

No se si esta idea te ayudara pero es muy practica, yo sacrifico un pote de tono y lo dejo para el volumen la pastilla del puente sin pasarlo por el selector...consigues gran variedad de sonidos.
Saludos

OFERTAS Ver todas

-12%

Universal Audio UAFX Lion 68 Super Lead Amp

313 €

Ver oferta
-16%

Daddario NYXL0946

11,7 €

Ver oferta
-20%

tc electronic Hall of Fame 2

111 €

Ver oferta

Pero en el último esquema que muestras el cable rojo que va a volumen está cortado, no lo he entendido muy bien y me estoy esforzando mucho.
un saludo y mychas gracias

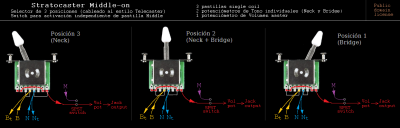

#14 Ese corte del cable rojo estaba para no repetir la parte del circuito: SPST switch con pastilla Middle --> Vol pot --> Jack output.
Adjunto el mismo más detallado. Si tienes problemas para seguirlo, prueba a empezar desde la salida del cable rojo hacia atrás.

Archivos adjuntos ( para descargar)

Lo que no entiendo muy bien es como soldar antes el tono que el volumen,es decir por ejemplo, pastilla del puente---> tono--->volumen ??

No se como poner el tono antes del volumen, porque del selector no sale ningún cable hacia el volumen, no se si me explico

.

La pastilla central no haria falta pasarla por el selector, ahi entiendo que va el switch entre ella i el volumen, el otro cable a massa. Pero en lo otro me pierdo.

Un saludo, a ver si resuelvo esto xD que me està costando....
