AYUDA para conectar 1 pastilla y 2 potenciometros de un bajo CIMAR

alemantwo
por el 10/10/2010

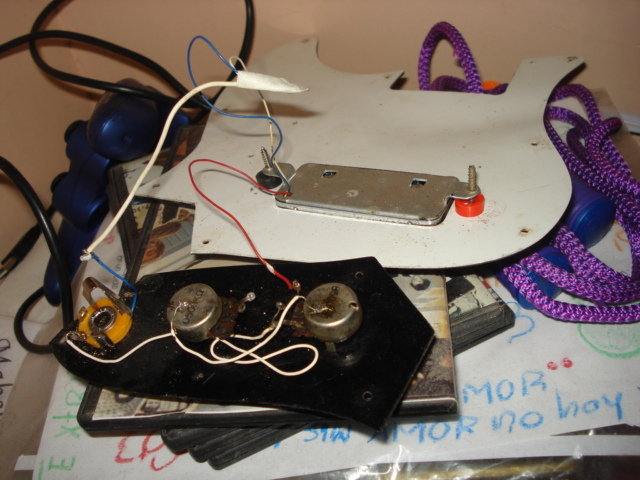

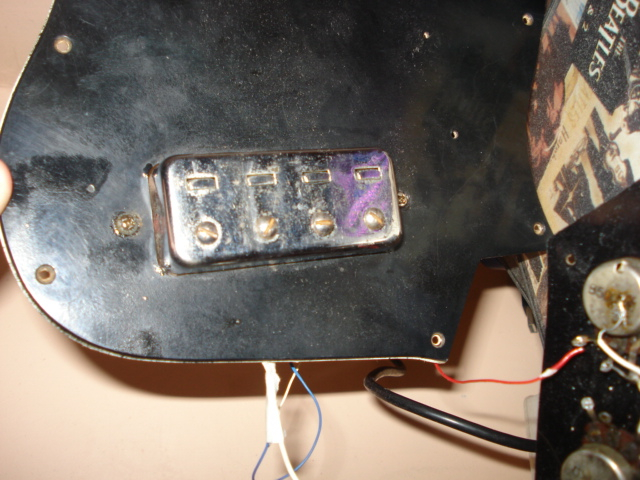

hola... hace poco compre un bajo de marca CIMAR, revisando en la red :leyendo:veo que es una marca de hace bastante tiempo y de la cual no hay mucha información, por lo cual decidí repararlo, pero tengo un problema con la pastilla y los potenciometros ya que estos no están conectados, agradecería si alguien sabe como hacerlo, es una sola pastilla con cables de salida (rojo, azul y blanco) y dos potenciometros, volumen y tono ambos de 500K, por otro lado ya probé la pastilla y si sirve, de antemano agradezco a quien pueda ayudarme. :(


Subir
OFERTAS Ver todas
  • -24%
    DAngelico Excel 59 Solid Black
    1.249 €
    Ver oferta
  • -29%
    tc electronic SCF Gold SE Chorus/Flanger
    102 €
    Ver oferta
  • -17%
    Harley Benton DNAfx GiT Mobile II
    49 €
    Ver oferta
MANUMIM
por el 11/10/2010
Echale un ojo a esto:
Guitar Electronics Guitar Wiring Diagram 1 Humbucker/1 Volume/1 Tone Guitar Parts & Diagrams

En tu caso la pastilla tiene solo 3 cables que seguramente sean dos de la salida de pastilla y uno de masa de la carcasa. Se corresponderían en el dibujo con el "south-start" y "north-start" para la pastilla y el "shield" para la masa (tendrás que averiguar cual es cual, con un polímetro es sencillo)

Por cierto, la marca Cimar creo que era una sub-marca de Ibanez.

Un saludo,
Manu
