Ayuda con electrónica HSS, problema humbucker

musico19681
#1 por musico19681 el 21/02/2024

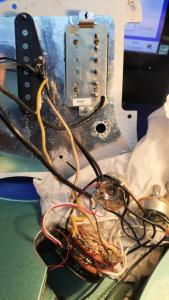

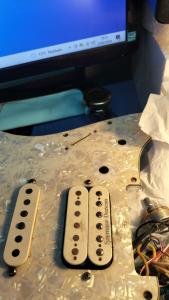

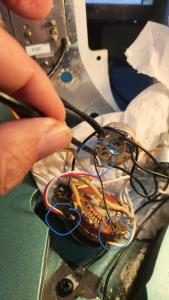

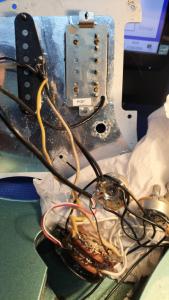

Buenas gente,me pasa un caso muy concreto con una Stratocaster HSS, y he buscado en el foro y no encontré la solución, voy al grano, la pastilla del puente humbucker que tiene la strato empezó a sonar muy aguda, estridente, parecía una telecaster, y eso que es una Seymour Duncan JB, le he mirado con un tester las pastillas y las dos singles están bien , 6'40 k, pero la humbucker me da 4 k, o sea que algo va mal, adjunto foto por si estuviera mal conectada, y una cosa que me mosquea es que la humbucker estando conectada a un ampli le doy con un destornillador golpecitos a los polos y en una de las dos pastís que conforman la humbucker hacen ruido todos pero en la otra solo en tres polos hace ruido pero muy flojo y los otros tres directamente no suena nada, yo diría que esa pastilla está jodida, haber que me dicen por aquí, cualquier comentario es bien recibido, un saludo.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
toni diaz
#2 por toni diaz el 21/02/2024
Has medido la pastilla fuera del circuito? Una jb entre cable negro y verde debe dar unos 16k ohms
Subir
musico19681
#3 por musico19681 el 21/02/2024
Buenas Toni, ahora he vuelto a probar a darle con un destornillador a los polos y suenan todos, que raro, lo que me quieres decir es desoldar la pastilla y mirar entre el vivo (negro) y masa(verde)? Con blanco y rojo unidos no?
Subir
musico19681
#4 por musico19681 el 21/02/2024
He sacado la humbucker del circuito y he medido y me da lo siguiente : entre cable verde y el negro 0.....entre el cable rojo y el verde 4,09k las demas conbinaciones tambien dan 0k , la verdad es que la guitarra en posicion puente suena a lo que me da ....a 4 k
Subir
toni diaz
#5 por toni diaz el 21/02/2024
Quieres decir que entre el vivo y masa da infinito no? Osea que está cortada.
Subir
musico19681
#6 por musico19681 el 21/02/2024
Si da 0.L , la pastilla te dije que era una jb pero detras de la pastilla pone PGP , yo diria que es una Pearle gate plus , que da 8,8 k , entonces esos 4.10k que me da entre el hilo verde y el rojo debe corresponder a una de las single que compone la humbucker y la otra estaria cortada creo.
Subir
jaimebcn
#7 por jaimebcn el 21/02/2024
Hola!

Sí, es una Pearly Gates Plus.

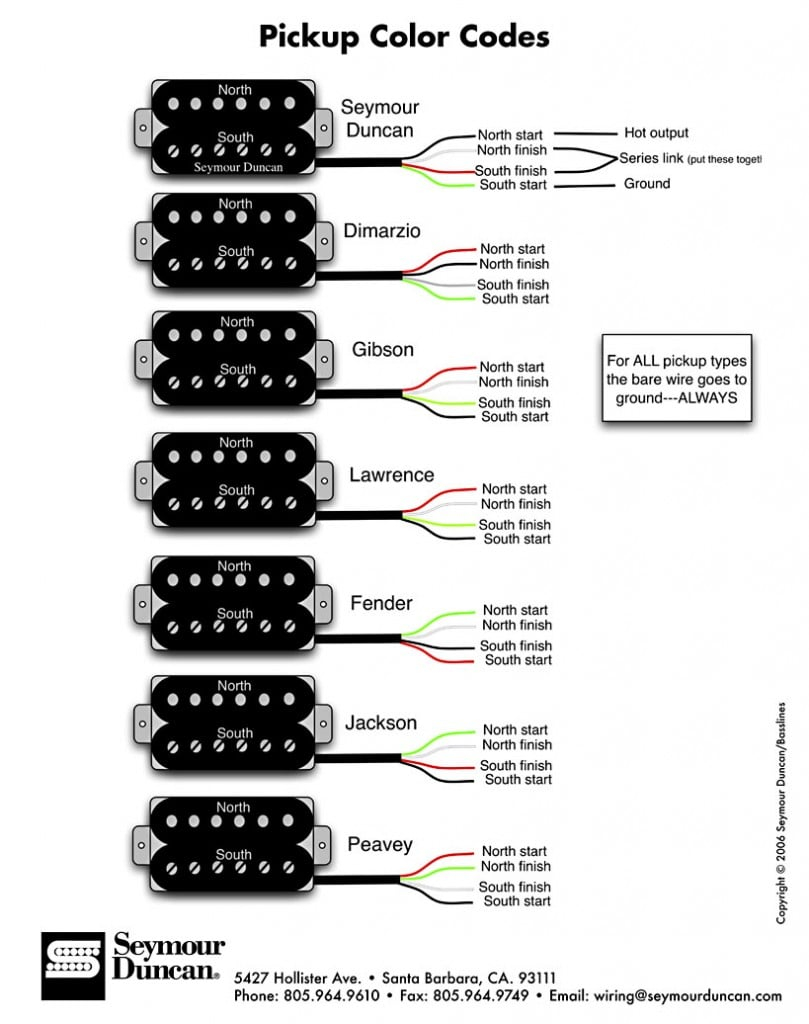

Según la web de Seymour Duncan, éste es el código de colores:


Por lo que deberías medir entre el negro y el verde (blanco y rojo unidos) para ver esos 8K ohm aprox. Si la lectura te da 'OL' es que muy probablemente una de las bobinas esté cortada. Lo suyo sería, incluso desmontar la base para acceder a los puntos de unión y ver sí está cortada en la bobina o lo mismo es un mal contacto.

Otra comprobación que puedes hacer, para comprobar si alguna de las bobinas está abierta, es la siguiente:
- Medida en negro-blanco
- Medida en rojo-verde

Suerte.
Subir
musico19681
#8 por musico19681 el 21/02/2024
Buenas Jaime , me alegra verte por aqui, gracias por la ayuda , he medido y entre verde y rojo me da 4,11k y entre blanco y negro me da 0k y demas conbinaciones tambien 0K , una curiosidad ....conectada a mi ampli la pongo en posicion puente y le doy unos toques a los polos de la humbucker y suenan.....como es que las dos pastillas que conforman la humbucker me de señal microfonica y despues entre el verde y el negro con el tester me da 0k... o no tiene nada que ver eso.
Subir
toni diaz
#9 por toni diaz el 21/02/2024
#8 aunque esté cortada siempre da algo por capacitancia pero muy poco.
Es una faena que se te haya ido una bobina, es una gran pastilla
Subir
musico19681
#10 por musico19681 el 21/02/2024
Si Tony , bueno la guitarra es de un amigo que me la ha dejado para que la mire , no es que entienda mucho yo , pero me gusta trastear estas cosas , yo probe esta guitarra cuando andaba bien y efectivamente esa humbucker me encanto, pastillaza si señor, puede ser que este cortada una de las bobinas y conectada a un ampli dando toques con un destornillador en los polos haga microfonia ?
Subir
toni diaz
#11 por toni diaz el 21/02/2024
musico19681 escribió:
puede ser que este cortada una de las bobinas y conectada a un ampli dando toques con un destornillador en los polos haga microfonia ?
si, es normal, pero está cortada
Subir
musico19681
#12 por musico19681 el 22/02/2024
Gracias Toni
