Ayuda con cableado

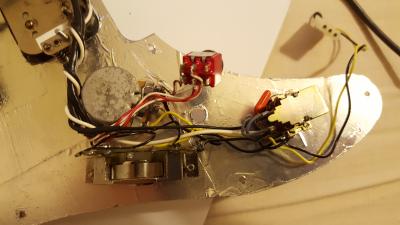

Pues eso, estoy intentando quitar el mini switch y dejar solo el pote con el push and pull pero no se que hacer ya

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-9%

Harley Benton TE-20HH SBK w/Bag Bundle

125 €

Ver oferta
-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta
-11%

Harley Benton HBD120CEBK Bundle

119 €

Ver oferta

Nadie?

Nadie que sepa como poner un push and pull con megaswitch

El tema es que hace el mini swich y el puss pull.
Que quieres conseguir?

Saludos

solo quiero quitar el mini switch y dejar el push and pull para split coil y el megaswitch

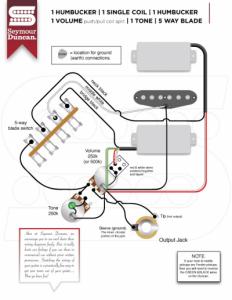

Lo primero tienes que saber que hace cada cosa,para desacerlo,luego ver cuantos hilos tiene cada pastillas para poner ponerlas en single,Luego puedes soldarlo como en el esquema que has puesto,lo unico que solo se pone en single la del puente.

Saludos

Pues el push and pull no hacia nada... no se si estra en plan filtro como la ibanez js pero yo no note nada, el mini switch estaba para split coil y ya el megaswitch pues para lo q sirve. Las pastillas son seymour duncan y tienen 4 hilos aunque la single creo q 2. El megaswitch tampoco se muy bien como ponerlo como lo suele usar la marca

Para dejar las pastillas en single tiene que tirar las bobinas a tierra,en seymour ducan es el rojo y el blanco,cuando estan juntos estan conectadas las 2 bobinas y si las tiras a tierra se ponen en single.Lo del filtro pues no se que es,mira de donde salen los cables.

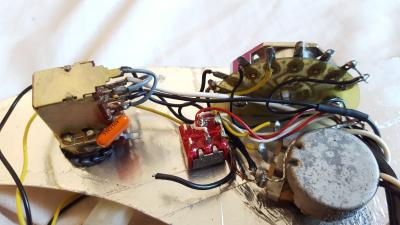

Es que mira en la foto el pote del push and pull.. lr han cruzado cables por todos lados y no entiendo porque ni para que
