Atenuador de alta sensibilidad pasivo: Coffee Box

Enri__
#193 por Enri__ el 18/11/2015
Hoy he estsdo probando un rato el parato y no se si son imaginaciones mias o que pero mi gibson y ampli en limpio suena mucho mejor con este cacharrito actuando, ampli a tope, cacharrito cortando casi a tope, ya era tarde y sonaba que era una maravilla, hasta ta, punto que estoy planteandome instalarlo dentro de mi blackheart a la izquierda del logotipo, en el frontal con las perillas semi empotradas, ¿que opinan?.
Saludos
Subir
toni diaz
#194 por toni diaz el 18/11/2015
Difícilmente tengas sitio y además eso se calienta que da gusto, creó que no es buena idea
Subir
Enri__
#195 por Enri__ el 18/11/2015
Hola, por espacio no creo que tenga problemas, ya que el blackheart es el combo de 15w, lo que tambien ayuda a que el cacharrito, creo yo no se caliente tampoco tanto, si es verdad que estaba calentito pero tambien hay que tener en cuenta que esta dentro de una cajita muy reducida, 10x10 cm aproximadamente, no como los que aqui he visto que la cajita es mayor, la idea seria usar solo la tapa como separador y dejarlo decubierto dentro, apenas si tendria 5 cm de fondo y quedaria cerca de la rejilla de ventilacion que el combo tiene en la parte superior y estaria creo que perfectamente integrado.
Saludos
Subir
jaropda
#196 por jaropda el 18/11/2015
#193
...querrás decir el sonido saturado con tu ampli a tope pero a bajo volumen el atenuador,empleándose al 90%,es decir un sonido crujiente por parte de las válvulas de potencia pero a volúmenes caseros.
si,eso es lo primero que notas, mucha dinámica ya que las válvulas están trabajando abiertamente sin limitaciones....el límite lo pone el atenuador.
a disfrutarlo!!
Subir
josepqr
#197 por josepqr el 19/11/2015
2 preguntas compañeros:



1/ . instalarlo en la tapa trasea del ampli "semi-descubierto" es una buena idea????? o tiene que ir si o si dentro de una caja=== veo por ahi que gente lo ha hecho

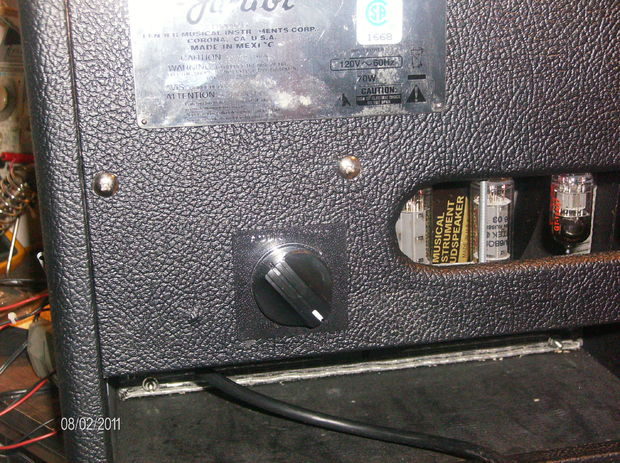

http://cdn.instructables.com/FSF/Q3YC/GQWFK9MH/FSFQ3YCGQWFK9MH.MEDIUM.jpg

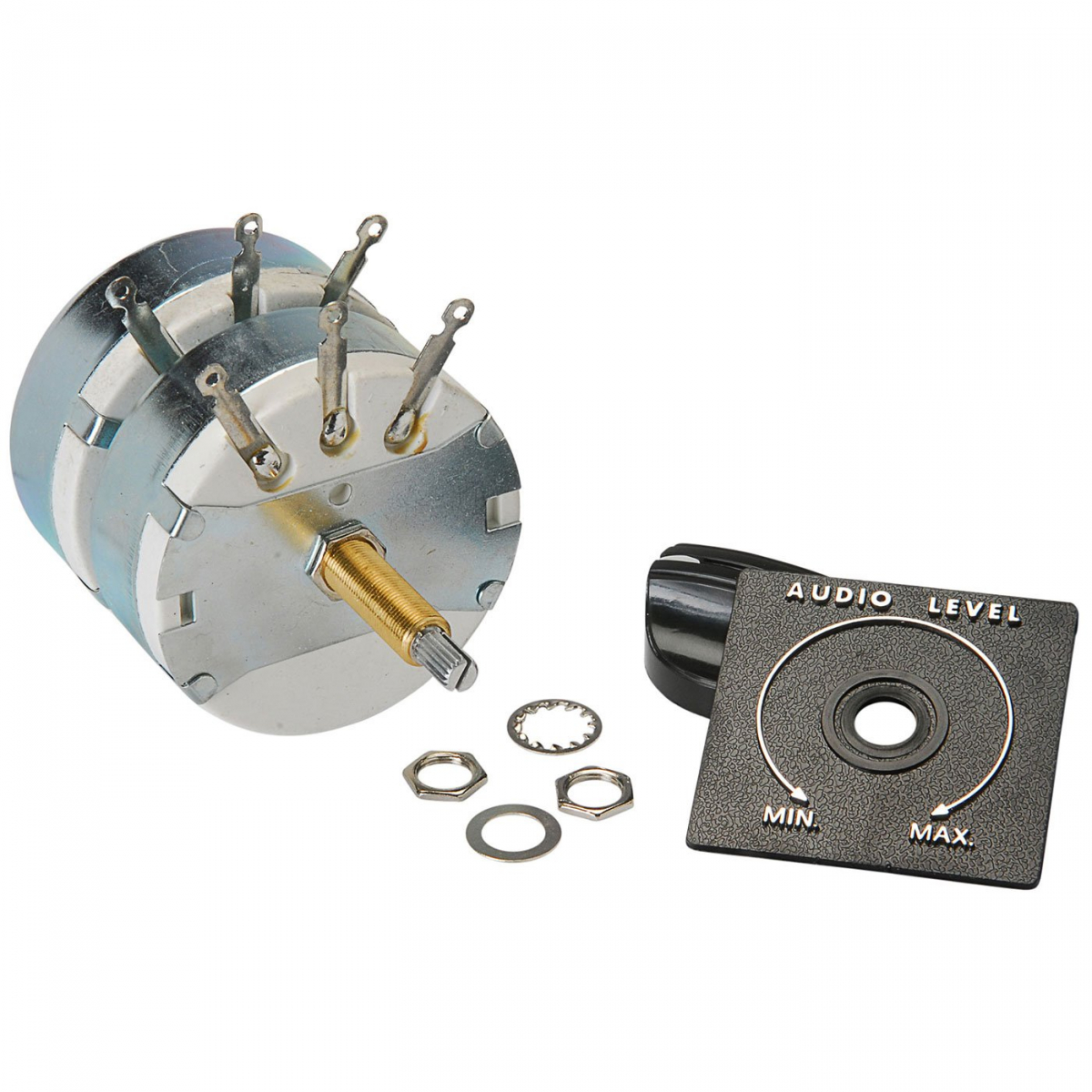

http://www.amazon.com/L-Pad-100W-Stereo-Rated-Shaft/dp/B0002KR0SI

2/ . Poner 2 L-pad de estos , ¿sería el equivalente a poner uno stereo y usar las 6 patillas????


http://ecx.images-amazon.com/images/I/71Z18MhHlML._SL1400_.jpg
Subir
Tokai
#198 por Tokai el 19/11/2015
#197

Por partes

1- puede ir donde quieras siempre que hagas bien las conexiones y no sea una zona donde el sobre calentamiento pueda liarte un Cristo. Da igual si está abierto o no, cuanto más ventilado este mejor, lo mismo que cuanto más lejos de otra fuente de calor.

2- No te sirve de nada poner un Stereo, ya que se aunque sean dos L-Pad los dos van a girar al mismo tiempo por lo que la alta sensibilidad la pierdes además de manera más brusca que incluso con uno solo.
Subir
josepqr
#199 por josepqr el 19/11/2015
Gracias por las respuestas !!

Duda resuelta :deniro:
Subir
Andro
#200 por Andro el 22/11/2015
Buenos dias chicos, tengo una duda.

El selector dpdt que usa Tokai es de 3 pines en linea.. pero tenia por casa un par de ellos y quisiera usarlos, el problema es que es de 6 pines, de este tipo:

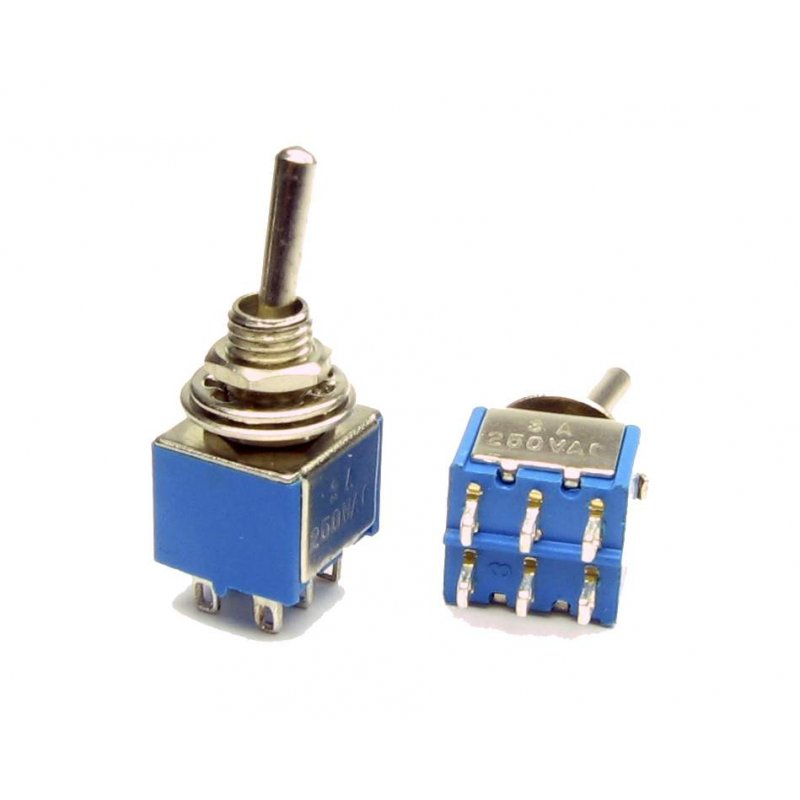

http://www.musikding.de/bilder/produkte/gross/Kippschalter-DPDT-2x-UM.jpg


Sabéis como debo hacer la conexión de los 3 cables (rojo, amarillo y verde), y los dos cables (rojo y negro) que iban a los jacks en formato pcb..?? Debo usar solo una de las filas del dpdt o van de otra forma?

Gracias..
Subir
Andro
#201 por Andro el 22/11/2015

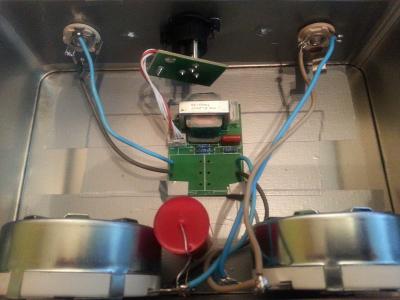

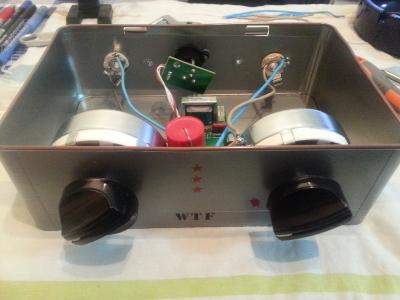

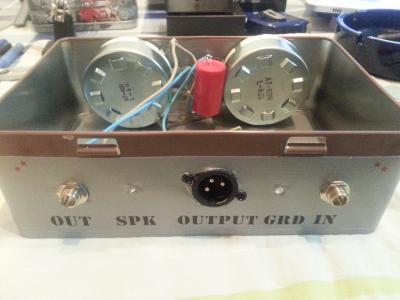

Mientras me aclaro como conectar el dpdt de 6 pines.. aquí unas fotos de como ha quedado al final..
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
Tokai
#202 por Tokai el 22/11/2015
Pinta bien...

No estoy seguro de que puedas utilizar esos dpdt, están pensados para otra función.....
Subir
Andro
#203 por Andro el 22/11/2015
Ok.. tendremos que hacer un pedido entonces..

Gracias por la ayuda. Pense que eran de ese tipo, y al ir a montarlo todo me di cuenta del error.
Subir
Enri__
#204 por Enri__ el 26/11/2015

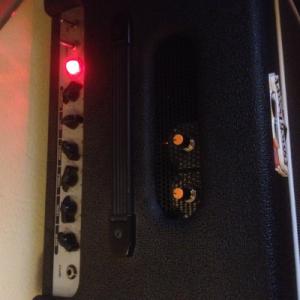

Hola a todos, al final después de múltiples pruebas y ver que funciona a las mil maravillas no he podido resistirme a acoplarlo en el combo como si de una mod más se tratara y así evitar andar con ampli + cajita + cables colgando y dejar una instalación limpia y con buena ventilacion, ya que lo he puesto a un lado de la rejilla superior de refrigeración.
Archivos adjuntos:
BBCode:
Subir
