Ampli valvular stereo para escuchar música via bluetooth

#1 por mistral el 23/11/2015
Bueno pues a esto me dediqué el verano pasado y ya era hora de ponerlo.
Un ampli a válvulas (stereo) para escuchar en casa música con calidad desde el móvil vía bluetooth , o mp3 desde un pendrive. También tiene radio pero bueno...... no soy mucho de radio jajajajaja.

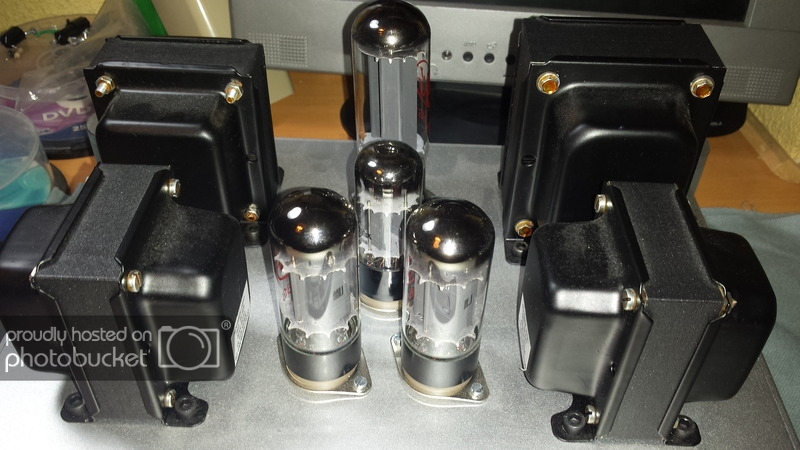

Un proyecto con una inversora 5U4GB, una válvula de previo 6SN7 y dos válvulas de potencia 6V6. Entrega potencia suficiente para escuchar música en casa con unas buenas cajas acústicas y que te digan..... baja eso un poco no? Grrrrrrr..... jajajajaja.
Añadido un módulo bluetooth con usb, radio y todo eso... ahhhh... y con mando a distancia.
Todo ello en una caja de aluminio que por cierto ya puede ser bonita porque me costó una pasta.....

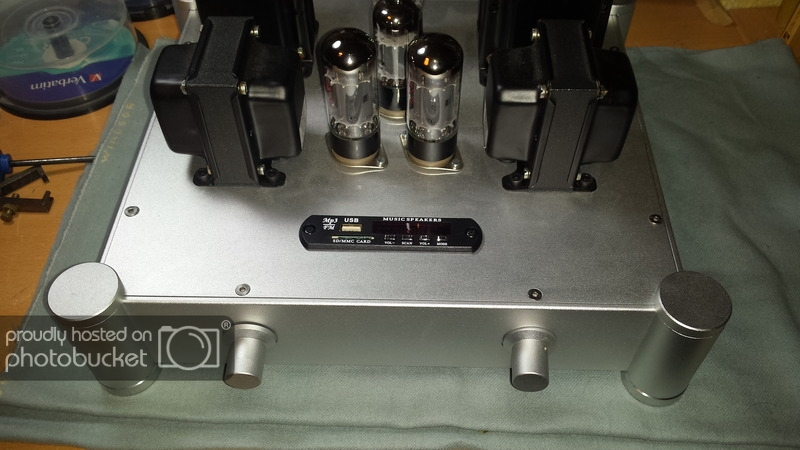

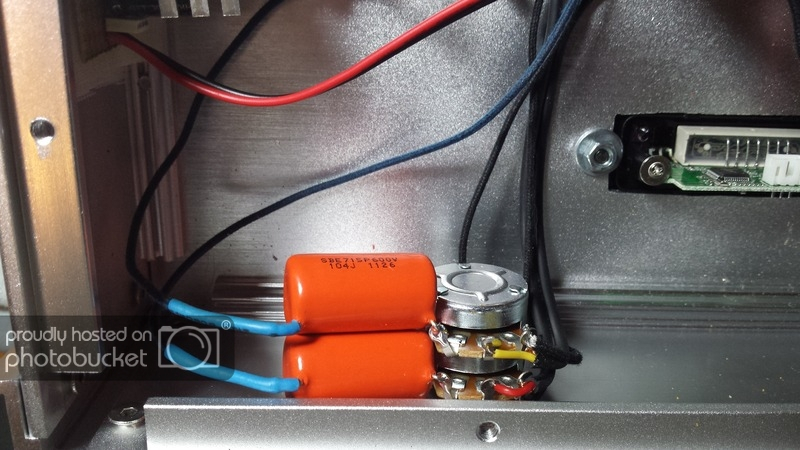

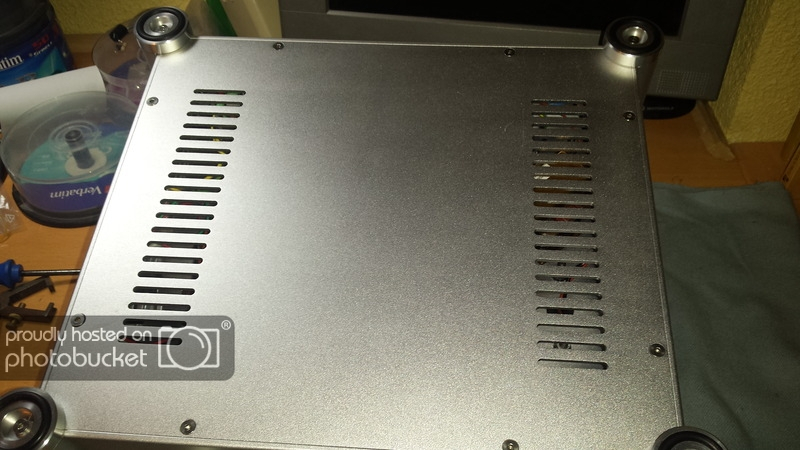

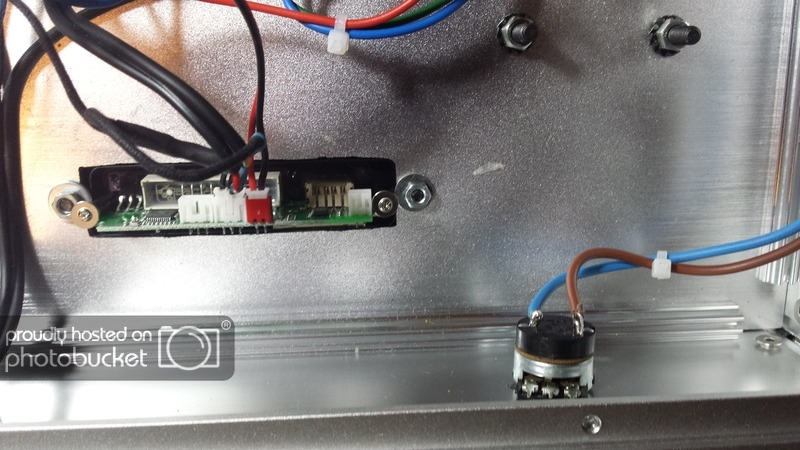

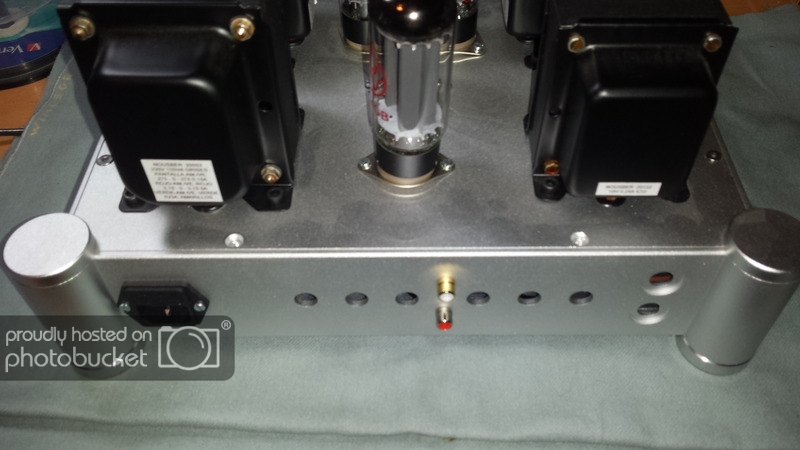

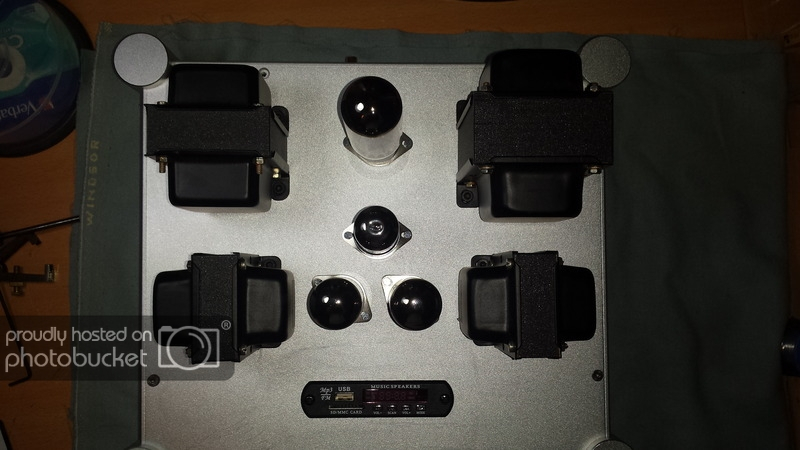

Unas fotos del cacharro y un video. Después al final.... pornpics
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185828_zps4qr6oyhv.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185835_zpshbda5puq.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185844_zpsgqtswuhl.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185912_zpsiewzbl4y.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185753_zpstmo9oiri.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185317_zpsqehvnhjg.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185323_zpsepxwthzy.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185337_zps82rdtdcn.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185343_zpsqkgirg3y.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/20151123_185355_zps0fxuafmb.jpg
http://i212.photobucket.com/albums/cc60/MISTRALU2/HIFI/th_20151123_192944x_zpskhtnqryc.mp4
Subir
#2 por toni diaz el 24/11/2015

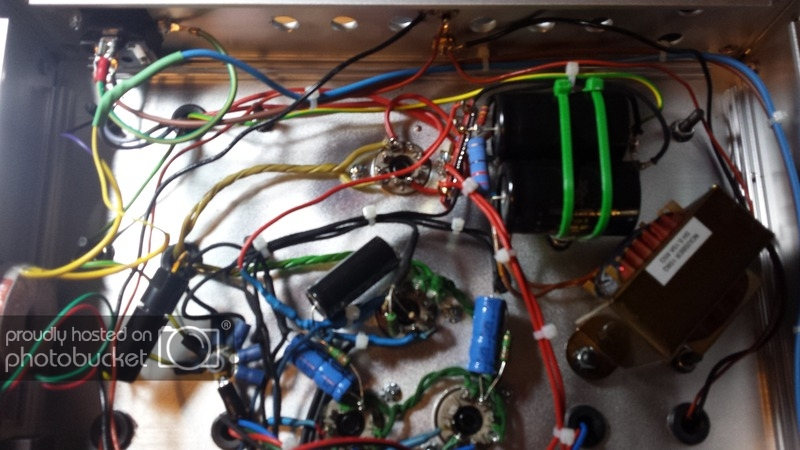

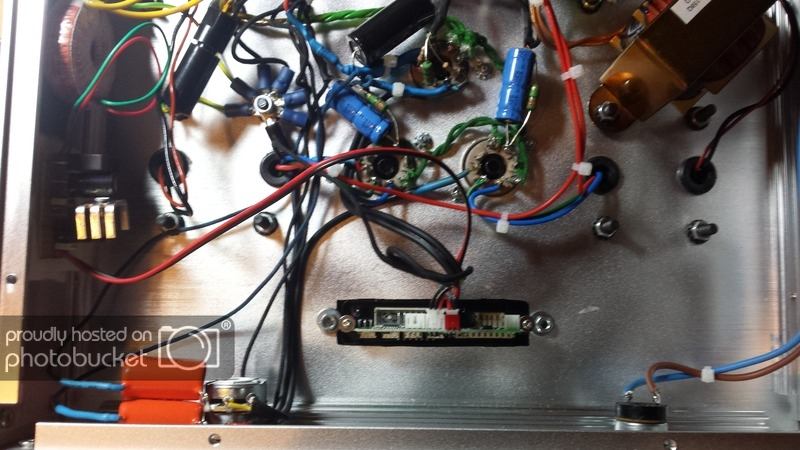

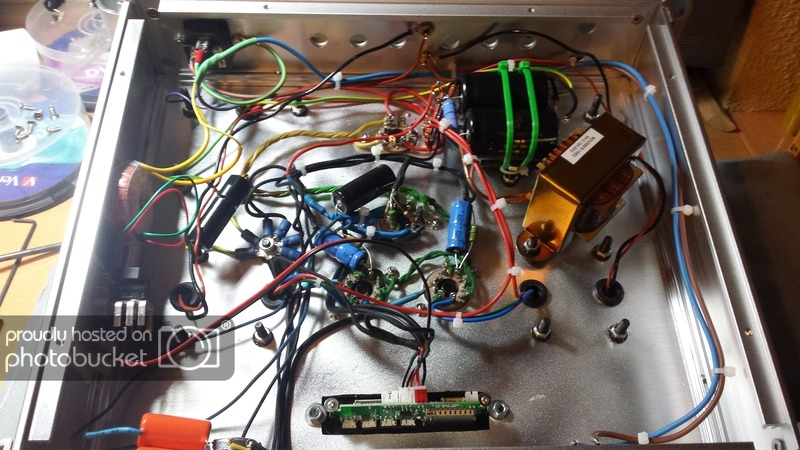

Hostia como tiene que sonar Camela a todo trapo!!! Jeje gran trabajo compañero, buen detalle las masas en estrella. Quizás te ha podido el ansia de terminarlo y el cableado esta un poco enmarañado, una disposición más ordenada teniendo en cuenta separar cables de tensión y caldeo de las válvulas con los de señal de audio ayuda muchísimo en la relación señal\ruido y más si le has añadido material digital sin apantallar
Subir
#3 por caramelos_sugus el 10/12/2015
Buen trabajo, te ha quedado muy bien, supongoque es un clase A con una 6v6 por canal no? Yo tengo montado uno igual pero con EL84 pero no se me ocurrio eso del bluetooth. Se ve que te has gastado mas pasta que yo jejeje sobre todo la caja. El circuito yo lo hice con PCB con dos fuentes de alimentacion instaladas de manera simétrica y ordenada, lo tengo en el salón y lleva una 12au7 de amplificador de tension. Me gustaría montarme uno push-pull para reducir distorsion de frecuencia al 2% que el montaje en clase A da una distorsion cercana al 10%.
No me refiero a la distorsion de un ampli de guitarra sino a la de "deformar" la señal de entrada a partir de una onda de 1khz. Supongo que habras montado trafos de salida de audio porque los de guitarra para esto no cumplen muy bien. Yo lo noté cuando monte uno y vi en el osciloscopio como cambiana la amplitud de señal a medida que variaba la frecuencia en el generador de señales. Con un trafo de audio la amplitud empezaba a variar desde mas o menos los 80 hz para abajo y desde los 18.000 para arriba, cosa que no está nada mal. Ah! Tambien lo adapté para guitarra aunque da un sonido limpio, pero con un overdrive suena de lujo
