Alguien me ayuda con este esquema?

Solucionado
virgi
#1 por virgi hace 3 semanas

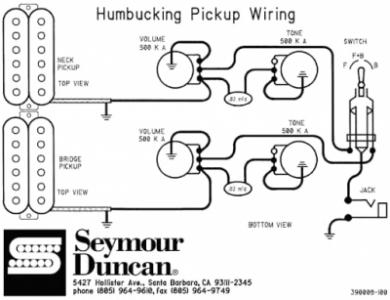

Una pregunta donde van las toma tierras de las pastillas y el puente en este esquema? Muchas graciassss
Archivos adjuntos ( para descargar)
Subir
1
Solución elegida por el creador del hilo (virgi)
Lolablues
#4 por Lolablues hace 3 semanas
En esta foto lo ves claro.
Te marco de dónde sale la toma de tierra del puente y dónde va soldada.
También te marco cómo van soldadas las mallas de tierra de las pastillas a la carcasa. En el caso que tus pastillas tengan cable en vez de malla, lo mismo...
Archivos adjuntos ( para descargar)
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Neon
#2 por Neon hace 3 semanas
Hola. Tienes que conectarlas como el resto de masas a la trasera de los potenciometros. En el esquema están a parte para no embrollarlo demasiado, pero las conectas al mismo sitio.

PD: la de jack de salida también.
Subir
1
Santiago .
#3 por Santiago . hace 3 semanas
Yo lo que hago para no sobrecalentar demasiado el cuerpo del potenciómetro con varias soldaduras, es en los potes de volumen soldar un cable entre el cuerpo del pote y la pata izquierdas, y el resto de masas las sueldo a la pata.
En principio no debería pasar nada soldando a la carcasa, pero en mi caso varios CTS estropeados me han hecho tomar este camino.
Subir
Lolablues
#4 por Lolablues hace 3 semanas
En esta foto lo ves claro.
Te marco de dónde sale la toma de tierra del puente y dónde va soldada.
También te marco cómo van soldadas las mallas de tierra de las pastillas a la carcasa. En el caso que tus pastillas tengan cable en vez de malla, lo mismo...
Archivos adjuntos ( para descargar)
Subir
virgi
#5 por virgi hace 3 semanas
#2 #3 #4 muchas gracias a todosss
