Recuperado: Miser Amp V.3. Montaje + Hacer PCB's.

Gracias n.n Probare de una vez por todas el cacharrito n.n al rato les digo como fue

A ver si te mola este circuito:
[ Imagen externa no disponible ]

Espero te sirva ehh!!!!!

uyy que buena info est,a no la habia tenido en cuenta, voy a guardar esta imagen para plasmarla en algun otro proyecto

Leyendo de aqui para alla.. hay una cosa que tener en cuenta con este montajirijillo.. es que los LM386 son muy sensibles a fallas.. capaz y tu placa este de mil maravillas pero si te dan un CI dañado, y sin saberlo, lo pones y no funciona.. te frustra.. por eso seria bueno comprar unos cuantos para descartar esos obstaculos.. por mi cuenta les digo que compre de tres lugares diferentes.. en el 3er comercio me dieron el que emitio sonido.. es mi aporte jeh!ahora estoy de plano hacer otro miser amp, un ruby amp y el criket para ver que onda.. tambien ya esta preparada la placa del triana tube overdrive esperando por algunos componentes..

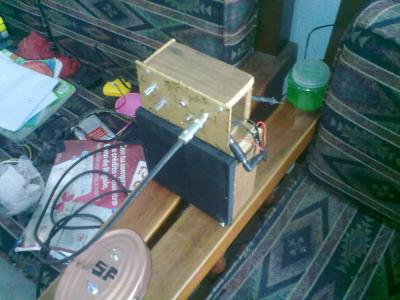

Bueno Aqui estan una foto apenas junto a mi miseramp, un Rangemaster Treble Booster, quedo de perlas, aun le falta diseño XD pero bueno fue lo primero que salio. n.n Saludos y gracias a todos.

squalfenix escribió:

Bueno Aqui estan una foto apenas junto a mi miseramp, un Rangemaster Treble Booster, quedo de perlas, aun le falta diseño XD pero bueno fue lo primero que salio. n.n Saludos y gracias a todos.

Buena ahí veo que has implementado la idea con un toggle switch y un jack para salida de parlantes externos!!! excelente!!!

#402 Si de hecho no era tan dificil, = tu esquema me sirvio para no perderme, en fin ahora me voy a hacer un distribuidor de corriente para los pedales n.n Gracias

video para que lo chequen.



perdon por mis habilidades no soy un buen guitarrista

Bien ahí ojalá sirva para otros que estén haciendoce este increible AMP y tengan la misma idea!!! FELICITACINES suena muy bien!!!

Alguno de los que contestaron aqui podría ayudarme con esto?

https://www.guitarristas.info/foros/necesito-guia-armado-alimentador-para-pedales/187337

Gracias de antemano.

una pregunta... ya q me esta tentando mucho armarme el mio :P .... un altavoz de 8 ohmz y 20 watts , me serviria ???

Sin problema.
