Los condensadores que no indican cual es la patilla positiva, ¿cómo se colocan? da igual como se suelden

En efecto cocolisito , segun tengo entendido con un DPDT puedes hacer True Bypass ya que conmuta dos circuitos, pero si dispones de un 3PDT (esto es, conmuta 3 circuitos) puedes poner un LED (que seria el tercer "circuito" ).

Continuamos en el correspondiente hilo del Bluesbreaker pues :brindis:

bichejote escribió:
Los condensadores que no indican cual es la patilla positiva, ¿cómo se colocan? da igual como se suelden

Los condensadores van el positivo a la pata mas larga y el negativo a la mas corta. Los que no tienen indicada la patilla positiva no tienen polaridad y se pueden colocar en cualquier sentido.

Exacto, los condensadores electroliticos son los unicos que tienen polaridad, y tienen esta forma. Ademas el lado negativo viene pintado con una raya de otro color, en este caso de azul oscuro.
[ Imagen externa no disponible ]
---------------------------------

dark_kloud escribió:
Alguna idea de cómo solucionar lo del pote de 25Ohm ? Me es imposible encontrar algo menor que 100 Ohm.

PD: Mañana tuneare el Miser Amp con dos altavoces en vez de uno. Si la impedancia equivalente del circuito son 4 Ohm, con poner a la salida 2 altavoces de 8 Ohm en paralelo conseguiria una impedancia equivalente de 4, mas o menos consiguiendo una adaptacion de la carga, no ?

Tambien he encontrado esto que es interesante:

http://www.pisotones.com//Potes/Potes.htm

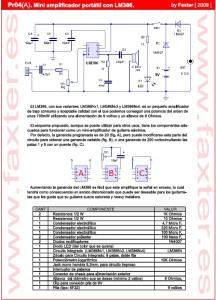

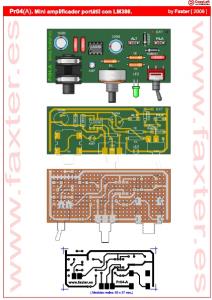

Se que`para muchos este LITTLE GEM es un poco tedioso por lo del pote de 25 ohms que en ciertas localidades es muy pero muy dificil de encontrar, bueno creo que ya tengo la solución espero que con este archivito en PDF (ojalá lo pueda subir) se explique como darle ganancia (sin el pote de 25 ohms) y con su control de volumen!!!!!
Espero lo entiendan, sino consulten nomás!!!! :cool:

GodSaveMetal
Pucha es muy grande a ver si lo capto en imágenes; um um!!! pachencha!!!!! :leyendo:

es de WWW.faxter.es, ahí te dicen que si le pones la mod de ganacia variable distorciona un poco si le subes la ganancia!!! solo es apto para guitarristas metaleros!!!!!!!!!!!!!!! que viva el metal!!!!!!!!!!!!!!!!!!!!!!!!!!!!! :brindis:

Archivos adjuntos ( para descargar)

Muy interesante, voy a investigar mas ese tema . Gracias por el aporte!

Hace un rato he rescatado un altavoz Sony de un equipo de musica de la basura, lo he enchufado al Miser Amp ... y madre mía, eso podia tirar abajo una pared ! Lástima que sea de 6 Ohmios ... creéis que puede llegar a dejar de funcionar al ampli por este motivo ?

Estaba pensando si alguien ha abierto un Vox Unplug para ver que tiene dentro, aunque supongo que no será facil copiar el esquema, estaría bien montarse una cosa asi pequeñaja y conectarle unos cascos.

maestro COCOLISITO a ver si se puede una fotito del circuitillo en referencia!!!!!!! ahhhhhhhhh!!!!!!!!!!!!! tal vez se pueda levantar el PCB y os componentes para hacer un LAYOUT y de all{i sale el esquemilla!!!!!!! :aplausos:

avershhhhhhh!!!!

God lo de maestro me viene muy largo... yo de electronica estoy justito.
Solo he preguntado si alguien ha visto una placa de los Vox Unplug..., estos cacharritos aunque son pequeños seguro que son complicados por dentro, sobre todo por los componentes tan miniaturizados que incorporará.

"cocolisito" escribió:
God lo de maestro me viene muy largo... yo de electronica estoy justito.
Solo he preguntado si alguien ha visto una placa de los Vox Unplug..., estos cacharritos aunque son pequeños seguro que son complicados por dentro, sobre todo por los componentes tan miniaturizados que incorporará.

OK yo de electrónica sí le doy soy profe!!!!! hago mis pininos con alumnos de ciencias en el cole donde enzeño y casualidad les estoy aplicando algunos circuititos de pedalillos, han salido buenos!!!! los dod250, MXR+, blues breaker,, solo simples; aquí en el Perú imposible un FLANGER O CHORUS o algo más complicated; pero se hace lo que se puede, estoy por publicar un 2pdt SWITCT o pedalswitch como se le conoce DIY´er o sea hecho en casa porque en algunos lugares (ej mi país!!!!) es imposible encontrarlos e importarlo cuesta $30.00 c/u !!!!!! sí es un robo!!!!!! hacerlo me cuesta $2,50, como te quedó el ojo, es un proyectito solo para los manitas (los muy asendosos!!!!) ojalá pueda editarlo me faltan las fotos, tengo varias propuestas DIYer de ese switch de pedales!!!!! Bueno entonces a buscar esos "Vox Unplug" o si alguien los tiene que puiblique las fotos y a sacar el PCB por ingeniería inversa, que es muy entretenido!!!! :ok:

Lo he revisado varias veces y no lo hago funcionar, así que adjunto unas fotos por si veis algún fallo.

Gracias de antemano.
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

Como no se ven las fotos, os pongo el link para en flickr, para que lo veais

http://www.flickr.com/photos/juanluismorales/sets/72157623404153633/

bichejote por lo pronto el cable rojo es el out va al jack de salida no a la pila
---------------------------------
perdon, que está bien...
---------------------------------
Repasa con la puntita del soldador todas las soldaduras.... a ver si hay suerte
---------------------------------
El condensador electrolitico de 100uF no se ve bien en las fotos, asegurate de que está bien puesto, la parte negativa va hacia afuera de la placa.

"bichejote" escribió:
Lo he revisado varias veces y no lo hago funcionar, así que adjunto unas fotos por si veis algún fallo.

Gracias de antemano.
http://www.flickr.com/photos/juanluismorales/4396426856/in/set-72157623404153633
http://www.flickr.com/photos/juanluismorales/4396415366/in/set-72157623404153633
http://www.flickr.com/photos/juanluismorales/4396401706/in/set-72157623404153633
http://www.flickr.com/photos/juanluismorales/4396397574/in/set-72157623404153633

Como no se ven las fotos, os pongo el link para en flickr, para que lo veais

http://www.flickr.com/photos/juanluismorales/sets/72157623404153633/
