Quick review Yamaha Revstar RS320

NACHO
#25 por NACHO el 20/05/2019
#24

Gracias compañero.

Estuve documentandome sobre lo de quitar el brillo ese raquítico que se escucha en la mayoría de los split coil. Lindy Fralin explican en un artículo el uso de resistencias para hacer mas creíble la conversión a single.
Probé hasta 6 resistencias distintas hasta que me gusté como quedó.

Es una mod que convierte una guitarra muy maja en una guitarra súper versátil. Quien sea un poco apañado lo hace en un ratillo.

Subir
NACHO
#26 por NACHO el 20/05/2019
La verdad es que las posibilidades son muchas.
Las revstar con P90, usan otro tipo de circuito push pull que en vez de basarse en la división de bobinas, lo que hace es jugar con valores capacitivos, (como un varitone).

Yamaha lo llama Dry switch:



Yo he hecho un split coil de división de bobina. PRS y otros hacen esto mismo introduciendo resistencias para variar la salida de la bobina dividida:



Espero que os haya gustado tanto la guitarra como la mod, y os animéis a hacerla en vuestras guitarras si veis que las humbuckers que lleva son de 3 o 4 hilos. Merece la pena.
Subir
FRANCISCO MARTÍNEZ
#27 por FRANCISCO MARTÍNEZ el 20/05/2019
Te ha quedado muy chula y como suena, ahora disfrutarla.
Varias veces he estado tentado en comprar una Yamaha Revstar me gustan.
Y esa mod me la apunto.
Subir
1
vestalcu
#28 por vestalcu el 20/05/2019
Felicidades por la adquisición Nacho.... el detalle de las rayas negras me gusta mucho.


Tengo que decirte una cosa.... me asombra tu valentía de según adquieres una guitarra...abrirla y meterle mano sin miedos a pérdidas de garantías. Yo, de hacerlo, me esperaría unos meses jejejej realmente me esperaría a que la garantía fuera a caducar...

Que la disfrutes mucho...
Subir
1
NACHO
#29 por NACHO el 20/05/2019
#28
Muchas gracias compañero.

Bueno, no le he hecho ningún cambio que no sea reversible. Las rallas se pueden quitar y la electrónica dejarla como estaba. No hay ningún problema en ese sentido.
Pero es cierto que hace un mes me compré una Gibson que vale 6 veces lo que esta y en esa no lo hubiera hecho (tampoco le hace falta).

Un abrazo.
Subir
NACHO
#30 por NACHO el 20/05/2019

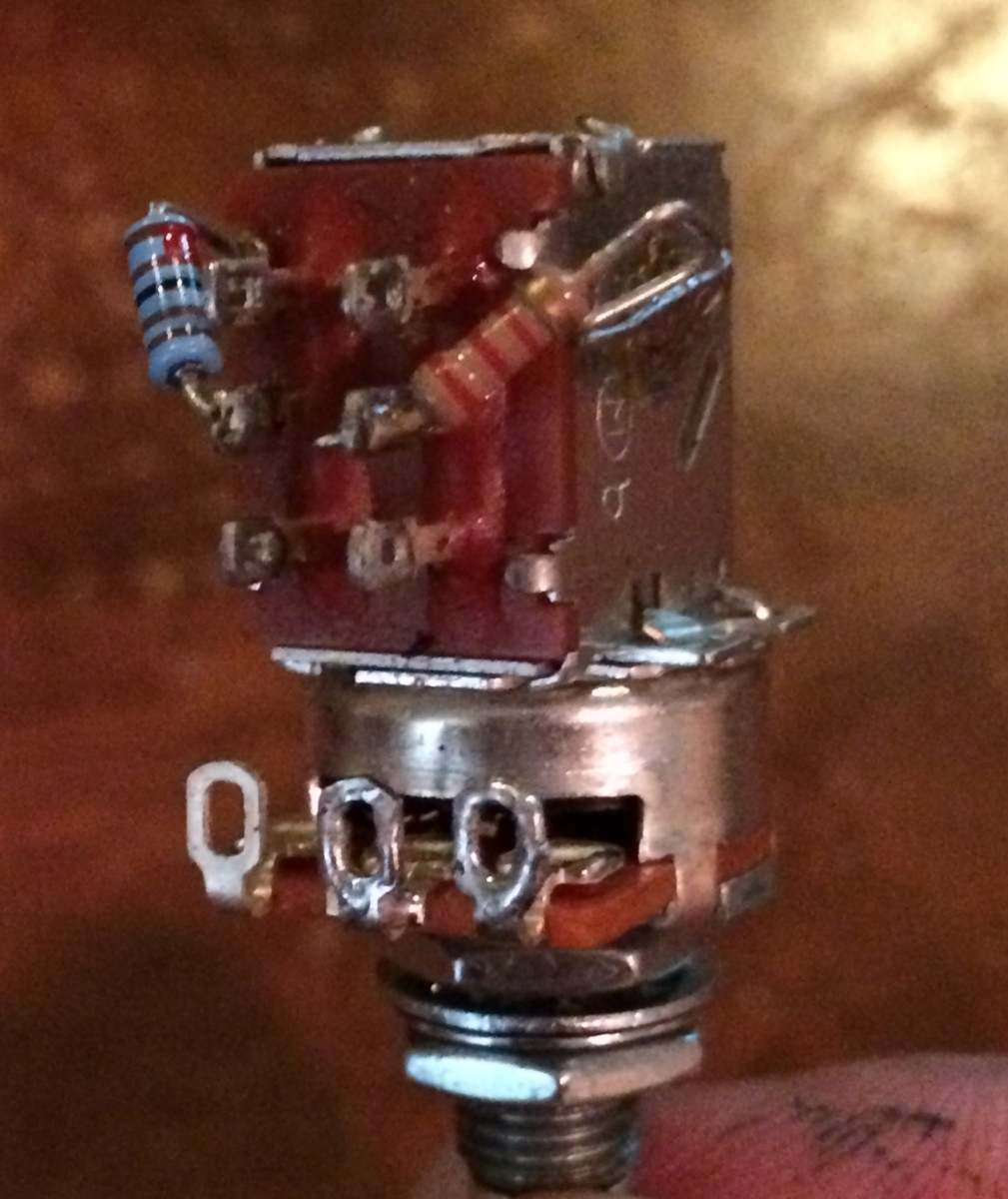

por si ha alguien le interesa he dejado estos valores (kohms) de salida:


MÁSTIL 9,1 (DOBLE) 5,7 (SPLIT) ------------------ Resistencia de 1,8 Kohms

PUENTE 9,3 (DOBLE) 7,2 (SPLIT) ----------------- Resistencia de 6,7 Kohms

Subir
Jureweah
#31 por Jureweah el 20/05/2019
Muy interesante el como te lo has currado.

Gracias por compartirlo.
Subir
NACHO
#32 por NACHO el 20/05/2019
#31

Muchas gracias

Como curiosidad. Os pongo un audio con 3 tomas:

Revstar normal - Gibson Les Paul Classic - Revstar Split Coil

Es curioso como la Revstar se suaviza en split pero con la resistencia no suena débil en absoluto.

(por supuesto los matices que da la Gibson no están, pero las pastillas de serie de la Revstar son muy decentes).
Archivos adjuntos ( para descargar)
Revstar H-Gibson-Revstar S.mp3
Subir
1
Iñigo
#33 por Iñigo el 20/05/2019
Pues suena genial Nacho, buena compra, a disfrutarla :guitarrista:
Subir
1
Lau19
#34 por Lau19 el 21/05/2019
Hay una 420 por 300€ en la red...
Subir
JMGC
#35 por JMGC el 21/05/2019
NACHO escribió:

He estado probando valores resistivos para que el split coil no suene muy delgado como suele ocurrir si no se pone ninguna resistencia. He probado desde 250 ohms hasta 7,5k y sin duda me quedo en 1,8k.

La bobina doble tiene da 9,15 en estado normal y con la resistencia 5,9. Si no tuviera resistencia serían 4,5 y suena demasiado delgado, muy "acústico"

Imagino que en el Split cool se le pondrá una resistencia distinta para cada pastilla al tener distinta salida la del mástil que la del puente?
Subir
NACHO
#36 por NACHO el 21/05/2019
#35
Claro, pongo los valores de cada resistencia un poco mas arriba (post 30), encima de la foto. De todas maneras en una misma pastilla puedes probar valores distintos.
Básicamente la cosa es, si no pones resistencia la bobina marcará la mitad aprox. Hasta 10 kohms puedes obtener distintas salidas.
Ni poner 1K que es casi lo mismo que no poner resistencia o poner 10k que es como no variar la salida.

Por casualidad he visto un anuncio tuyo de un altavoz y creo que somos los dos de Móstoles.
Subir
1
