Proyecto: Danelectro DC59 (a mi manera)

nain_111
#1 por nain_111 el 09/02/2011
Buenas!! Pues como ya no aguantaba más, os voy a presentar mi proyecto...

Esta es la primera guitarra que hago y mas bien es un experimento... :D toda critica sera aceptada gustosamente

Siempre me gusto la DC59 pero no me acababa de convencer. y cuando me entere que estaba echa de "contrachapado" me plantee empezar por algo así... pero como ya digo en el titulo, a mi manera

Pues bien, empiezo con un mastil de un kit de SG, una tapa ármonica de pino abeto aleman (para acustica) fondo de caoba y cuerpo tipo thinline de contrachapado encolado fenolico (también conocido como tablero marino... :ok: )

Bueno, la idea era tener la silueta de la DC 59, el mástil y acceso a trastes altos de la SG, y que fuera completamente hueca... o casi... y con F holes :yahoo:

Ahora vienen las fotos, ya os digo que no es un seguimiento paso a paso,

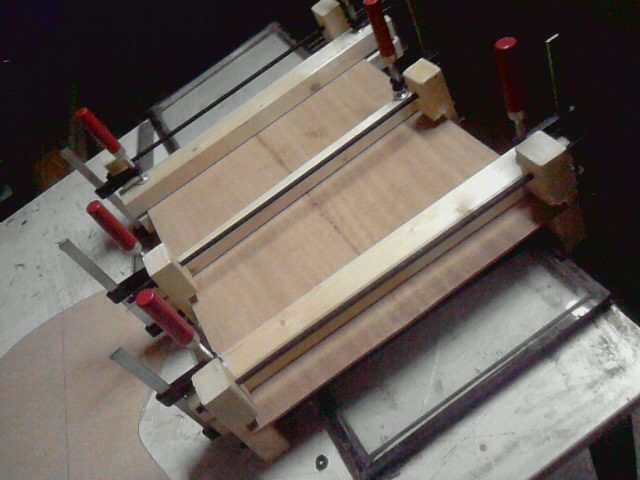

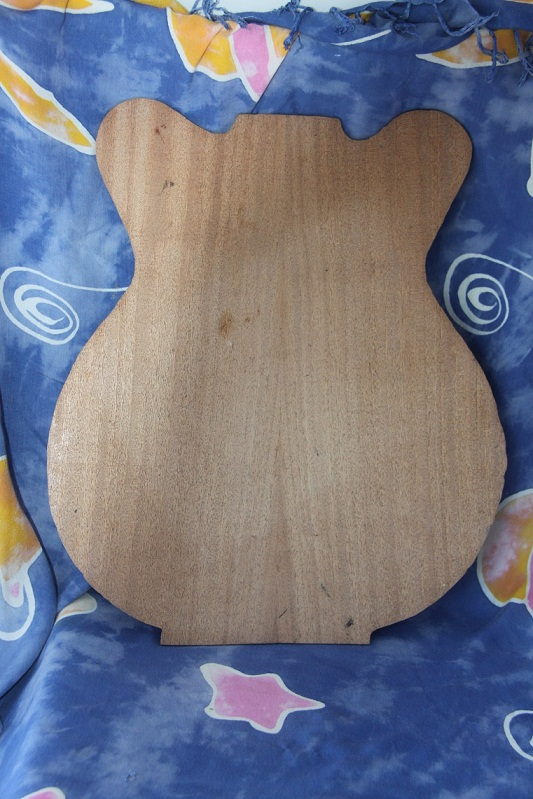

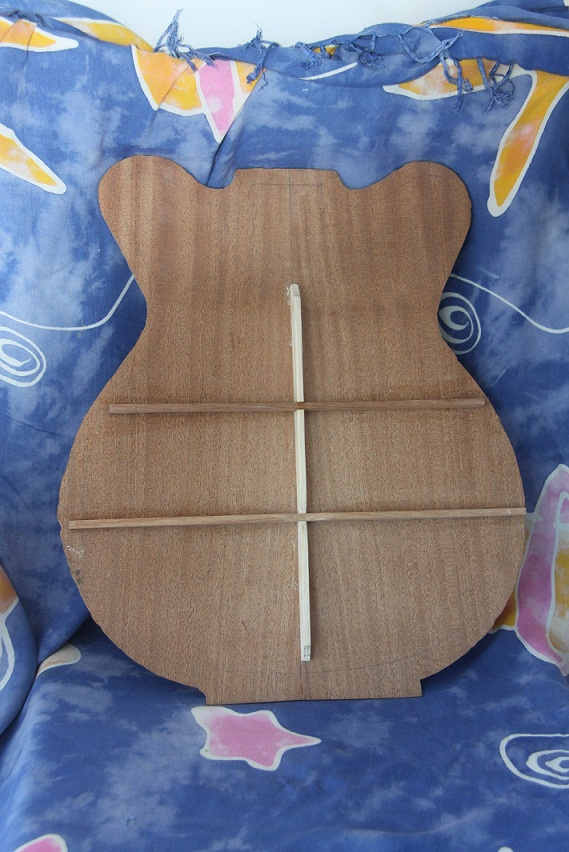

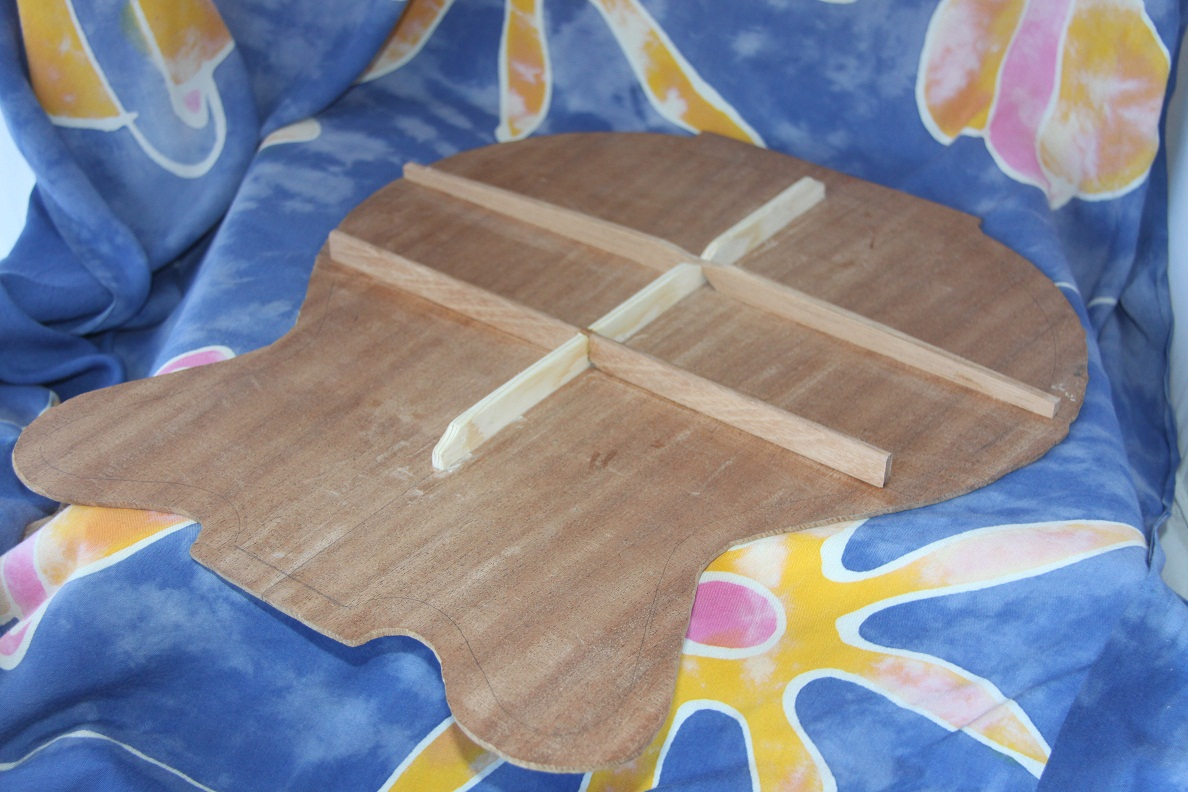

El fondo:

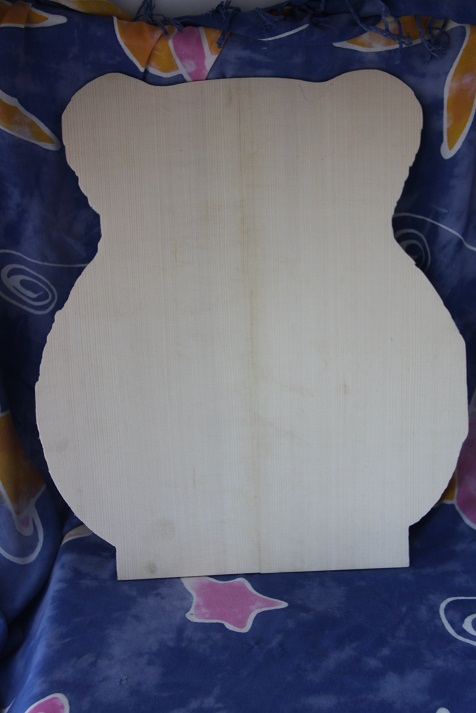

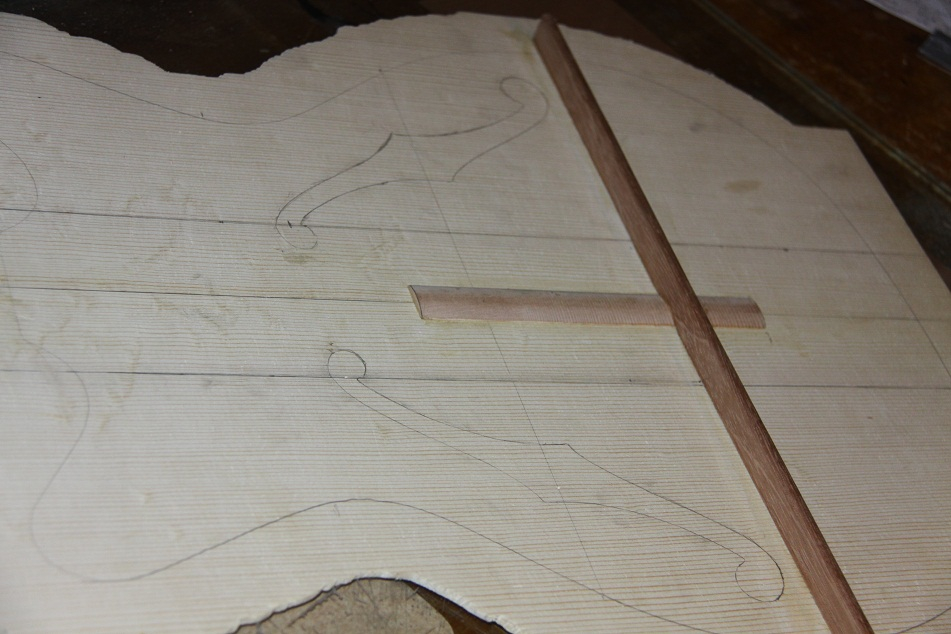

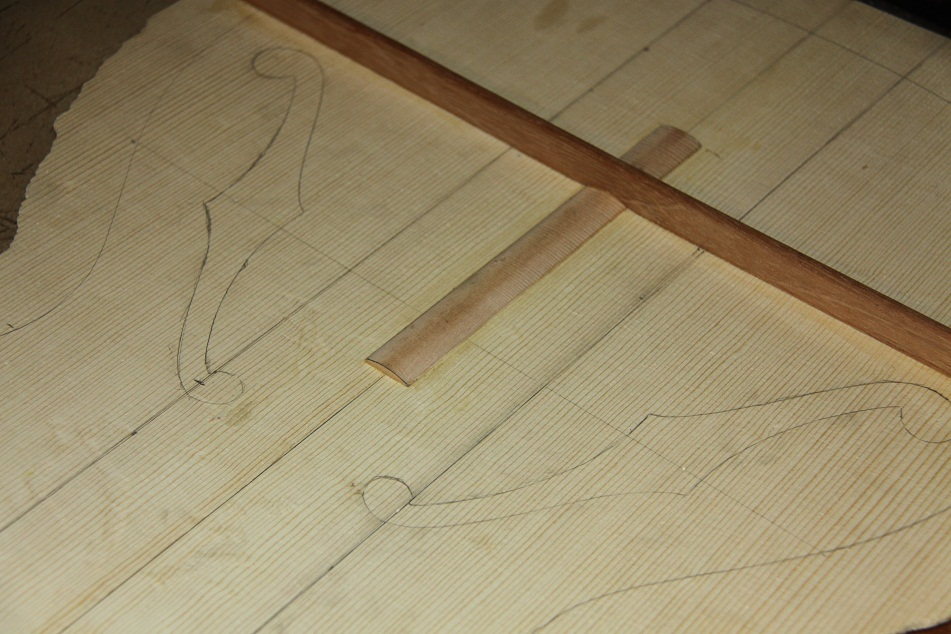

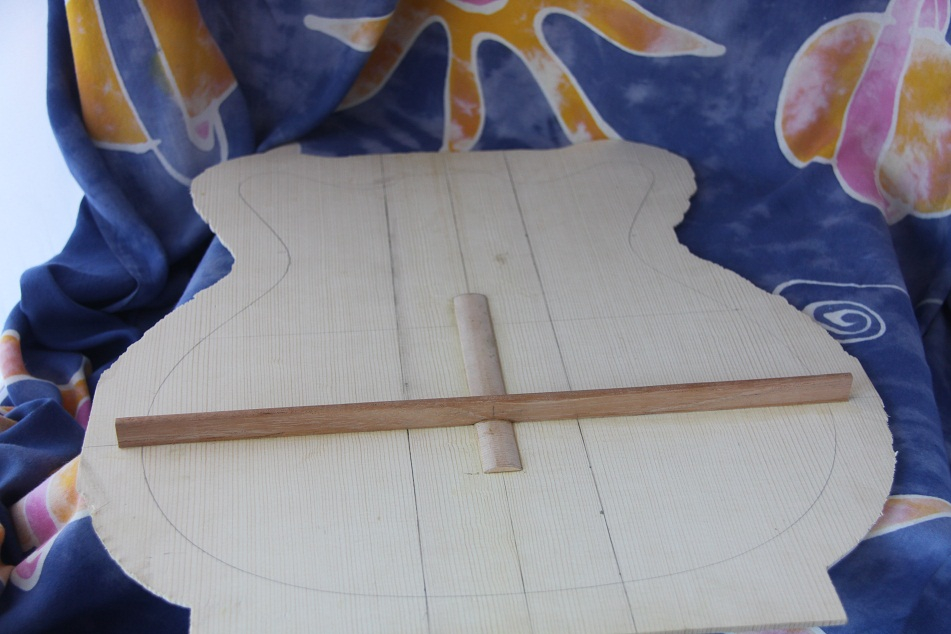

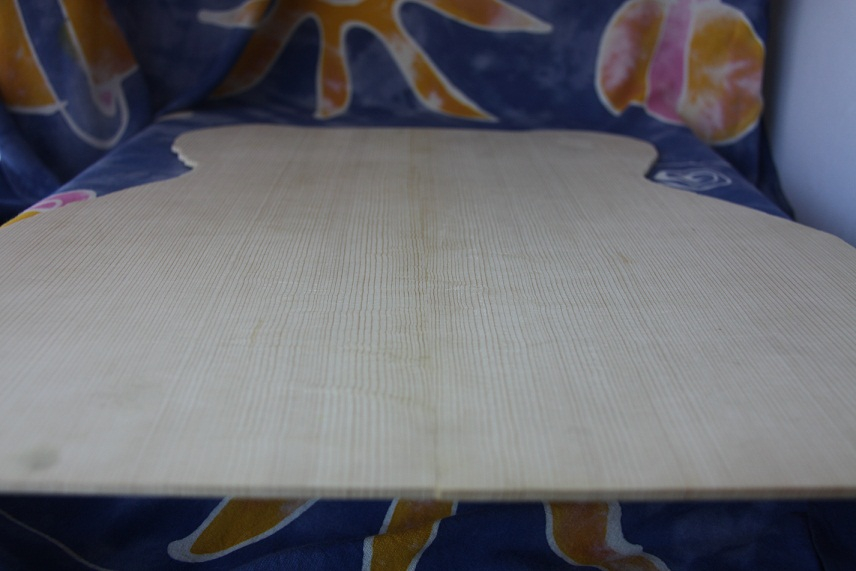

La tapa:

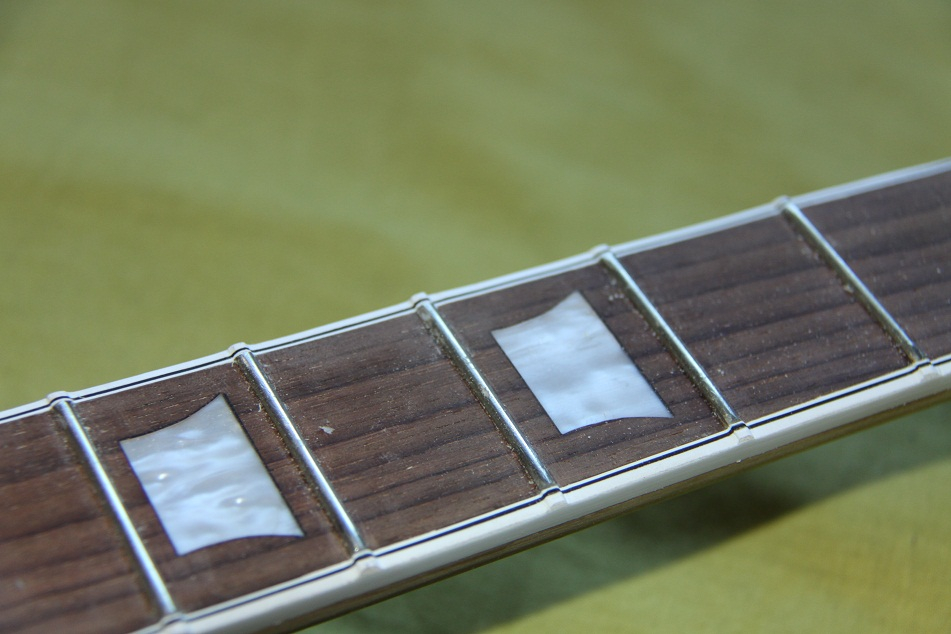

Detalle del binding del mástil:

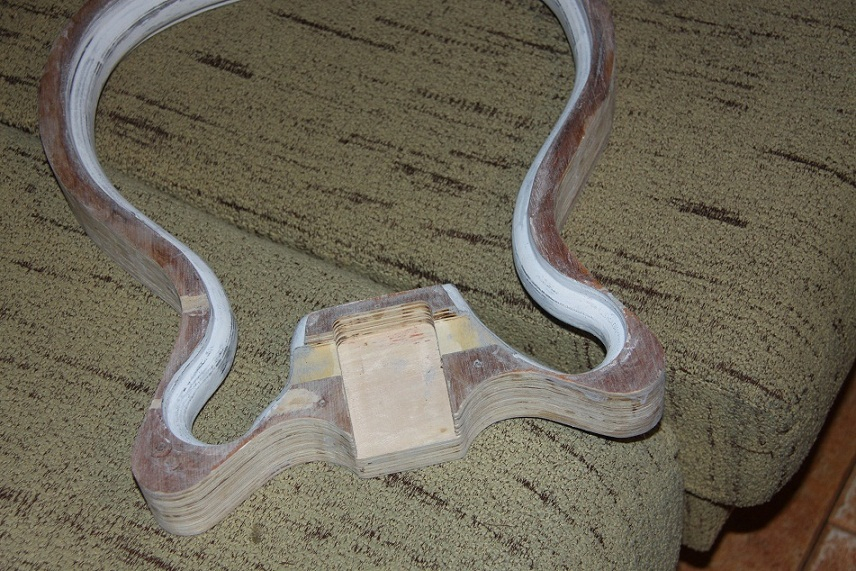

Cuerpo de contrachapao del weno :D ya con su forma y el hueco para el mastil:

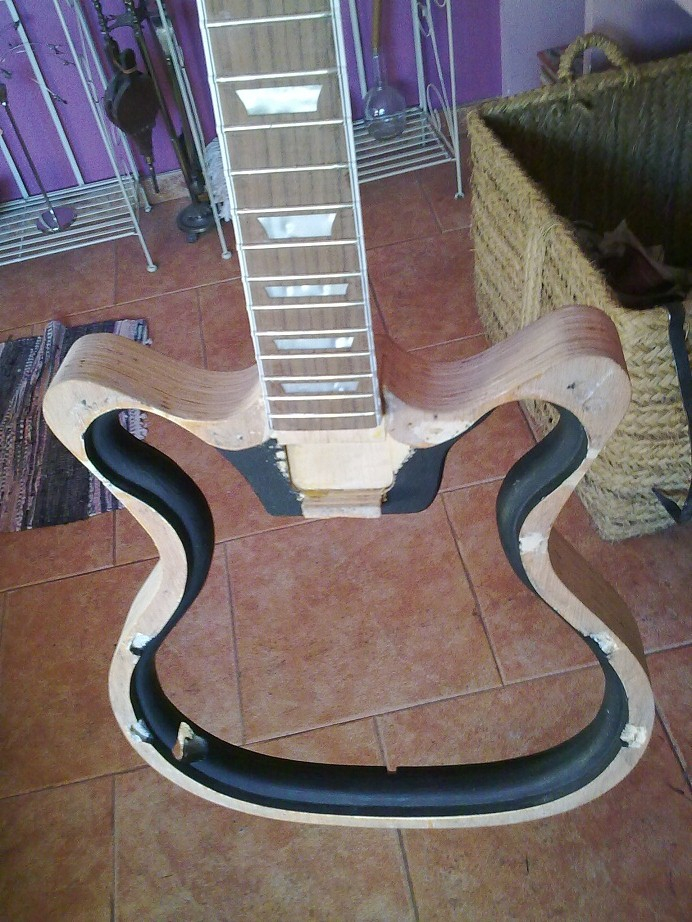

Cuerpo y mastil encolados:

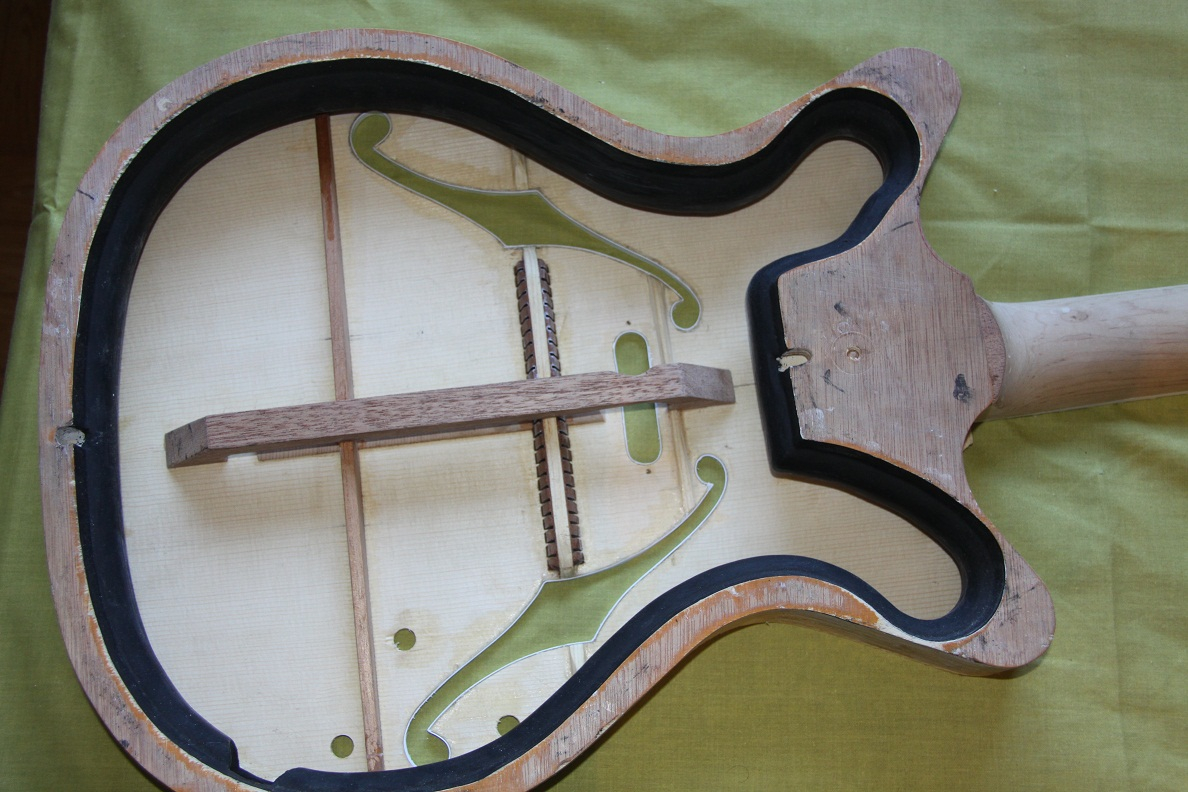

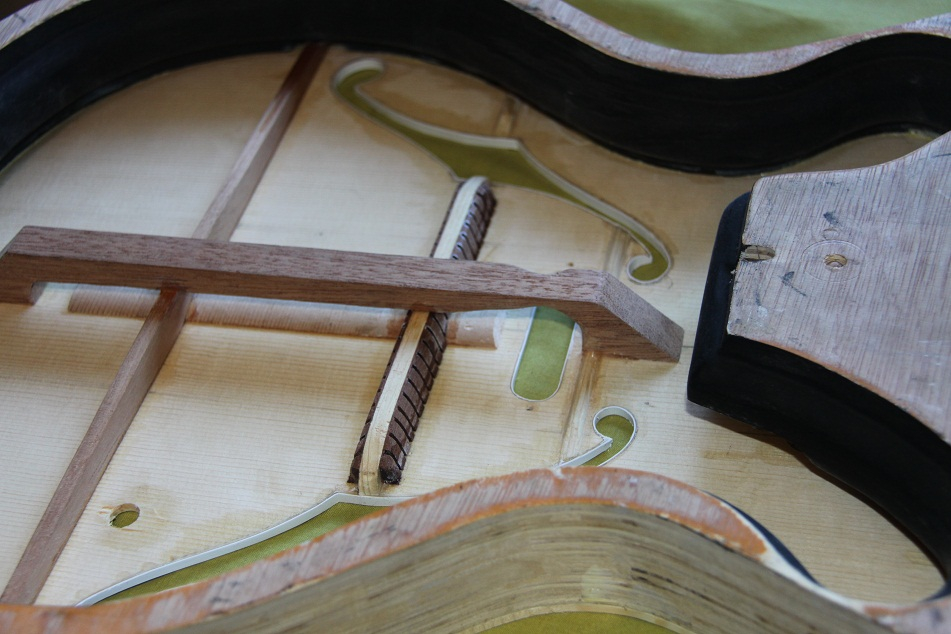

El interior con el mástil y la tapa encolados:

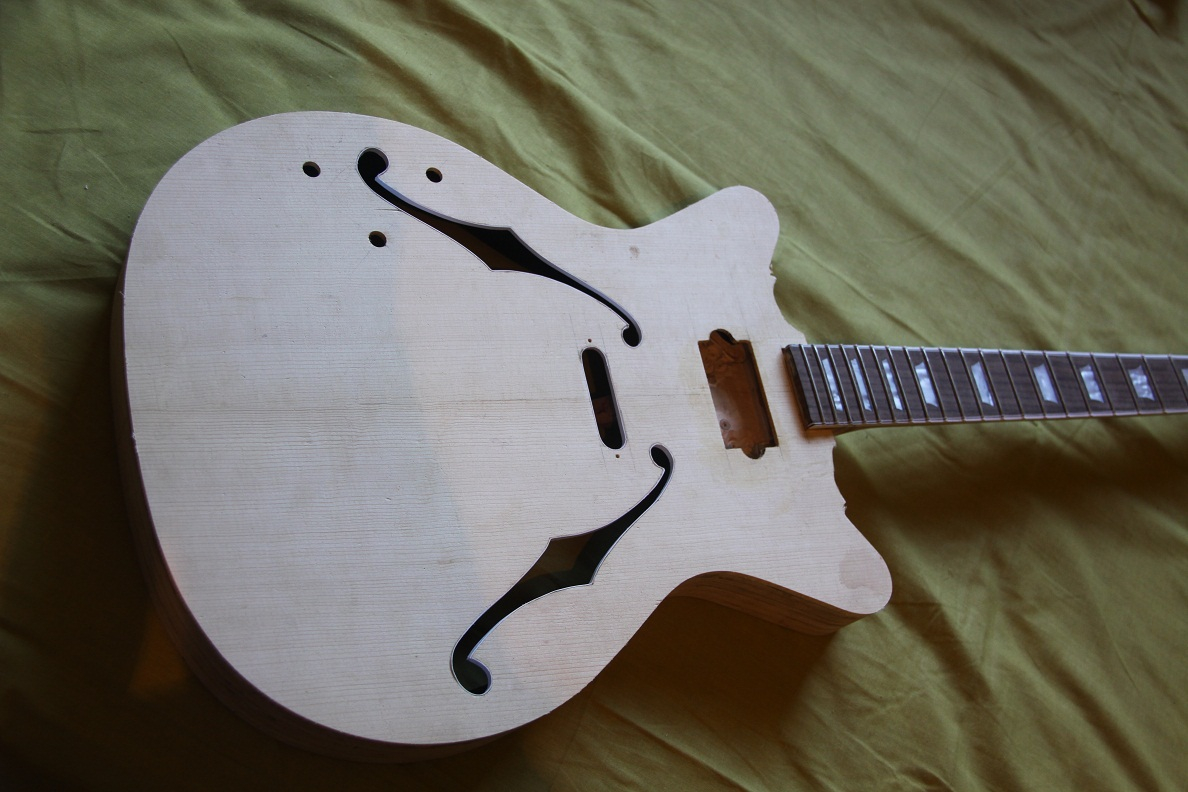

Parte delantera:


Trasera:


Y montaje de prueba antes del acabado:



Ahora la tengo parada desde hace un par de dias porque estamos de obras en casa esa semana...

Cuando avance ya os contaré.

Espero que os guste!
Un saludo :saludo:
Subir
2
stak_a
#2 por stak_a el 09/02/2011
jeje ta chula, me quedo para ver como termina.
Subir
nain_111
#3 por nain_111 el 10/02/2011
Bueno pues a espera de poder retomar el trabajo y de que me llegue la goma laca para el acabado, os cuento el circuito que le pondré:

Humbucker para el mástil.
Single coil tipo telecaster para el puente
Discos piezoelectricos conectados en paralelo bajo el puente
Selector 3 posiciones tipo Les paul
Mini switch para seleccionar entre la single el piezo o ambos
Volumen 500k log para el mástil
Volumen 250k log para el puente
Tono general 500k lineal.

Un saludo
Subir
cdlvch
#4 por cdlvch el 11/02/2011
Compañero, cuando lei lo de las partes me esperaba una verdadera chapuza, pero vaya, es una genialidad verla ya medio ensamblada, se ve muy bella :ok:, ya me imagino lo bien que te quedara, me quedo para seguirte.
---------------------------------
Y olvide, encima a romperla, humbucker en el mástil y single en el puente, tengo que oír eso.
Subir
nain_111
#5 por nain_111 el 11/02/2011
jajajaja, hombre , tengo que decir que el mástil del kit de sg fue una mala inversión... hubiera sido mejor encargarlo a warmoth, ya que este tuve hasta que retrastearlo, pero una vez gastado el dinero, solo quedaba tirar pa delante...
Esta tarde me llego la goma laca :yahoo: !!!! a ver si mañana puedo retomar el trabajo y para el sábado os cuelgo alguna fotillo más.

Cuando la monte para probar que no reventase al encordarla estuve un par de días toqueteandola y ya me quede alucinado con la resonancia que saca la jodida( casi tanto volumen como my electroacustica Fender CD100CE y eso que el puente estaba demasiado alto y la cejuela era la de plástico que traía mi Epiphone les paul...(aun no le hice la de hueso)

Si tenéis alguna pregunta, adelante, que sepa contestarla es otra historia... :D

Saludos!
Subir
cdlvch
#6 por cdlvch el 11/02/2011
Pero igual me parece que aunque lo compres donde lo compres es una lotería que los mástiles salgan medio decentes, jajaja, lo del retrasteo solo hace que la guitarra sea más tuya.
Subir
nain_111
#7 por nain_111 el 11/02/2011
jajajaj, No lo del retrasteo, solo hace que la guitarra se pueda tocar... deverias ver como venian,, 3 los sace tirando con la uña.... y el resto poco mas dificil me fue...

y por lo del mastil hecho... hombre, de momento me fio mas de warmoth que de mi... :oops:

Paso de gastarme un paston en maderas y materiales para el mastil y que luego lo tenga que tirar pal fuego.
(de momento... :D )
Subir
nain_111
#8 por nain_111 el 24/02/2011
Bueno, seguimos... avanzo lento pero es lo que hay... :D

Aqui con un par de capas de goma laca para tapar el poro antes de pintar los " aros" , la parte trasera del mástil y la pala.


Y aqui con un par de manos de color azul claro,tipo daphne blue de fender pero mas claro...


tengo que sacarle fotos con la cámara que las del móvil dejan mucho que desear...

Saludos :saludo:
---------------------------------
Bueno y de momento también empece con el golpeador y la tapa del alma. ambos en palosanto de la india de 4 mm de espesor. (la tapa del alma la dejare alrededor de 1,5mm)

Subir
nain_111
#9 por nain_111 el 07/03/2011
Buenas. pues esto me esta llevando mas tiempo del esperado. el cuerpo de contrachapado se bebe la pintura capa tras capa y se notan las rayitas de laminado... y eso despues de darle 2 de tapaporos.

Pienso que con dos manos mas quede perfectamente liso y podre empezar con la goma laca.

Aver si esta noche subo alguna foto de como va la cosa...

Aun estoy pensando si hacerle la tailpiece tambien en palosanto, pero tendria que buscar o hacer algun tipo de fijación como esta:


De momento tengo la que sale en la foto del montaje de prueba, pero no me convence y me parece un poco corta...

Salu2 :saludo:
---------------------------------
Dejo unafot en la que se aprecia un poco mejor el color aunque aun asi... quedo un poco raro en la foto. tendre que sacarselas al sol, aunque ultimamente por donde vivo lo miro mas bien poco... :mad:

Lo que si se aprecia es el extraño figurado del veteado de la tapa de abeto engelmann. parecen gusanos!!! :sonrojado:
es lo que pasa por utilizar una tapa de 3ª... la vetas hacen pequeñas curvas que dan ese efecto.


Continuará... :D

saludos
Subir
nain_111
#10 por nain_111 el 03/04/2011
buenas, pues despues de un tiempo pintando, lijando y volviendo a pintar y lajar... pues la deje con un acabado un poco "vintaje" medio gastao, porque antes de volverme loco buscando el acabado perfecto quiero asegurarme de que la guitarra aguantara la tension de las cuerdas pasados unos meses... esta noche la monte a medias... tengo que acabar de ajustar la altura de la cejuela y la del puente.

y acabar el cableado que ayer acabe aburrido de pelearme con ella...


esta mañana la probe un ratillo con el valve junior y no tiene mala pinta a pesar de la accion bastante alta que aun tiene.
el piezo acopla un poco pero solo lo suficiente como para enguarrar un poco el sonido... y eso a volumen vastante alto

aver que tal se porta.

Saludos. :saludo:

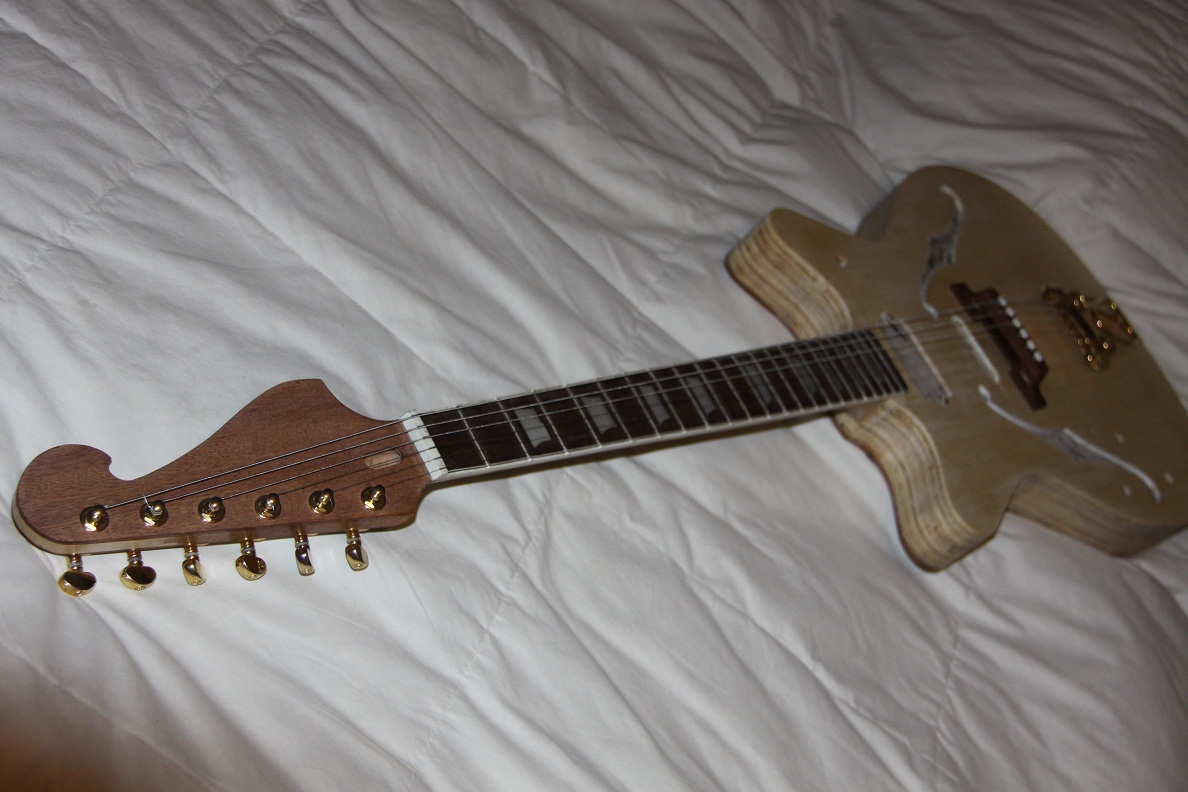

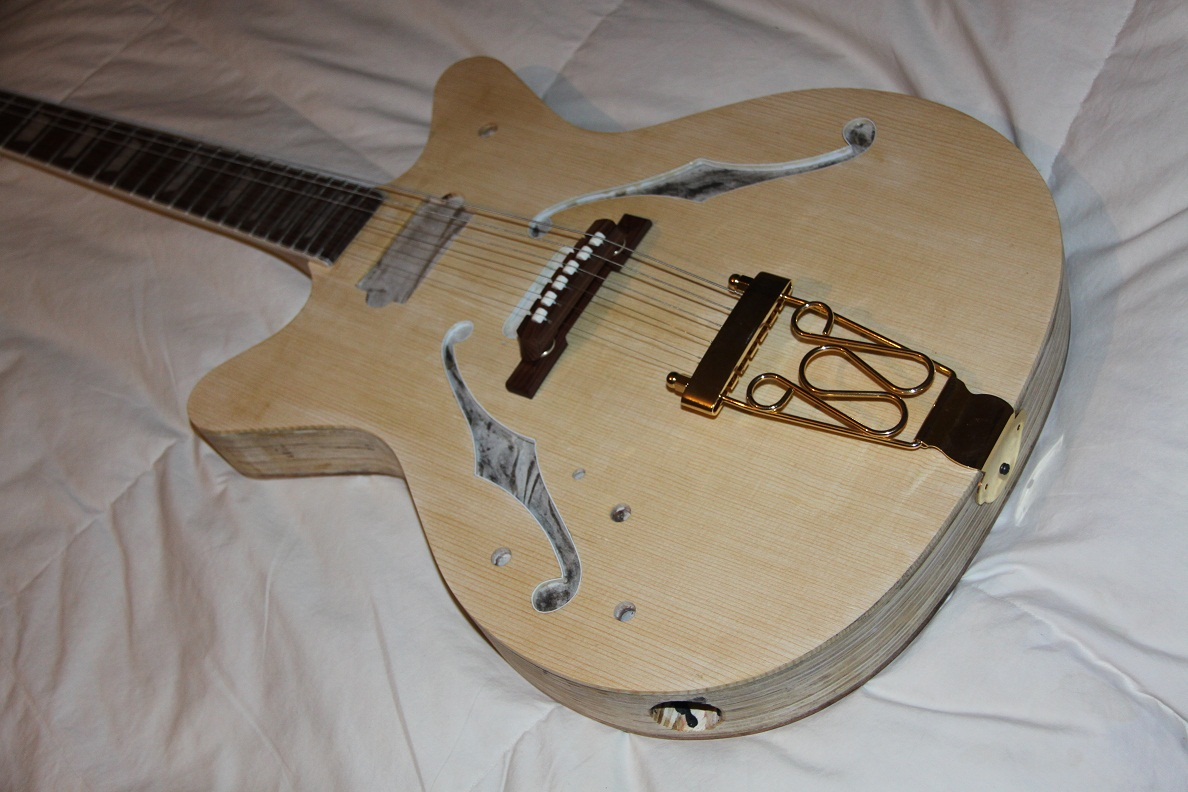

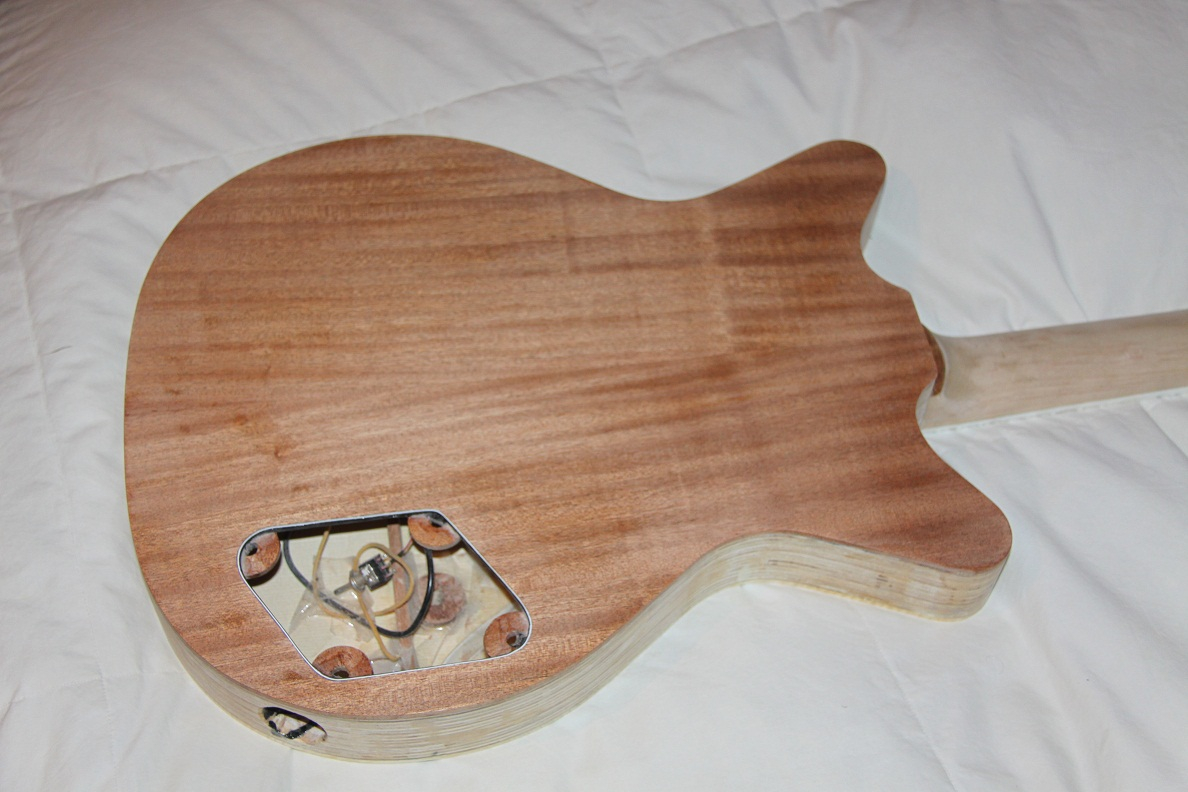

Ahí van fotos nuevas de mejor calidad... que las del movil desmerecen mucho mi trabajo ;) :D



saludos!!
Subir
nain_111
#11 por nain_111 el 06/04/2011
Un par de ellas mas. :p



:saludo:
Subir
garcii
#12 por garcii el 06/04/2011
muy bueno tío!:ok:
qué materiales has empleado?
$$$?
