Mi primer amplificador diseñado desde 0

Arias Electronix
#1 por Arias Electronix el 11/04/2021
Hace mucho tiempo que barajaba hacer este proyecto, un amplificador de alta ganancia hecho para solo tocar hard rock y heavy metal. Es algo que he ido dejando para largo, mi conocimiento sobre válvulas era bastante limitado. Así que llegó el momento y me puse a estudiar, me he comprado bastantes libros (en inglés la mayoría) y aún sigo leyendo. También especial agradecimiento a En clave de retro, que sin él no hubiese podido empezar.

Me puse manos a la obra diseñando absolutamente todo, desde el previo, hasta la fuente y la etapa de potencia. Y salió lo que yo esperaba, una máquina de distorsión imparable, con dos 12ax7 y una el84.

Ahora mismo lo tengo en el chasis, a falta del mueble y un nombre, aunque creo que lo llamaré Arias Electronix Mouscat.

Dejo por aquí los audios y vídeos que subí a mis redes sociales para que me digáis que os parece
Archivos adjuntos ( para descargar)
VID_47200521_193316_785.mp4
VID_47200725_153327_043.mp4
VID_47200928_111752_718.mp4
VID_47210523_040730_210.mp4
mouscat.mp3
Subir
1
Juan
#2 por Juan el 11/04/2021
Muy buen proyecto. Felicitaciones. De cuantos watts? Canales? Stack de tono? Feedback? Sube alguna foto, esquematico o algo. Saludos!
Subir
toni diaz
#3 por toni diaz el 11/04/2021
Suena muy bien compi, estaría bien pusieras el esquema, fotos de las tripas etc
Subir
1
Arias Electronix
#4 por Arias Electronix el 11/04/2021
#2 al tener una el84 es de unos 5 w, el esquema no lo tengo lo hice de cabeza, tengo el de la fuente con los valores teóricos, luego en la práctica me tocó cambiar unos cuantos
Subir
Arias Electronix
#5 por Arias Electronix el 11/04/2021
Respecto a los controles tiene ganancia, master, graves, medios y agudos. Y esta conectada a una pantalla 2×12 con un greenback y Jensen p12r
Subir
toni diaz
#6 por toni diaz el 11/04/2021
#4 vaya una pena que no tengas el esquema, yo no sé trabajar sin el.
A ver si te animas y lo dibujas cuando tengas un rato, estaría bien
Subir
1
Arias Electronix
#7 por Arias Electronix el 12/04/2021
#6 podemos decir que son tres etapas en cátodo común con condensador de bypass, y una última en seguidor de cátodo para meter el tonestack. Tenía metido la tercera etapa con cold Clipper pero aunque el sonido me gustaba pero a base de probar me quedé con esta configuración. A ver si a base de leer aprendo a hacer un ampli con dos canales
Subir
Tonyguitar
#8 por Tonyguitar el 12/04/2021
Arias Electronix escribió:
especial agradecimiento a En clave de retro, que sin él no hubiese podido empezar.


Muy buen proyecto.

Una curiosidad, ¿que tal sale de precio clave de retro para aprender?
Muchas gracias.
Subir
Arias Electronix
#9 por Arias Electronix el 12/04/2021
#8 tienes atención personalizada que ayuda mucho
Subir
Arias Electronix
#10 por Arias Electronix el 12/04/2021

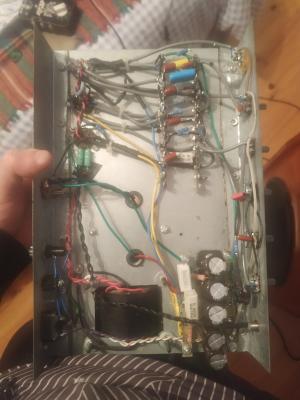

Una foto de las tripas
Archivos adjuntos ( para descargar)
Subir
Arias Electronix
#11 por Arias Electronix hace 3 semanas

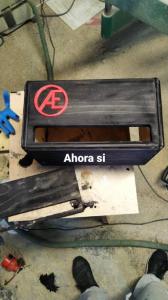

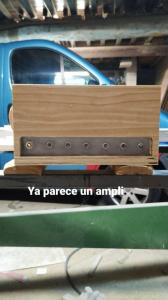

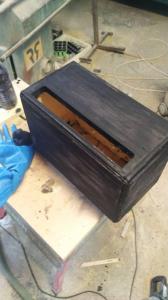

El otro día empecé ya con el mueble aprovechando unas tablas que había sueltas por el taller, os dejo unas fotillos. Con un disco fino hice un canal adelante y atrás que es justo donde encaja el chasis del ampli, así queda enganchado ahí y no tambalea.

Con los cantos quise hacer algo distinto en vez del borde redondo, así que busqué una fresa distinta con una forma que no sabría describir, la pasé por ambos sentidos y me gustó la forma que quedó aunque con el tinte negro no se aprecia del todo

Aquí una fotillos del proceso
Archivos adjuntos ( para descargar)
Subir
