Previo para humbuker EMG 81, convierte tu pasiva en activa

#1 por Dr.Maligno Tech el 25/08/2011
Muy buenas noches a todos.
Este es un interesante proyecto que puede ayudar a muchos a no gastarse bastantes euros en pick ups activas. Consiste en el preamp que trae integrado la pastilla EMG81 en su interior.
Esta basado en el LM4250, un IC programable que cambia el caracter sonoro dependiendo de una resistencia.
El problema tiene origen en una guitarra que, por desgracia no monta buenas pastillas, pero el cuerpo y demas es de bastante calidad.

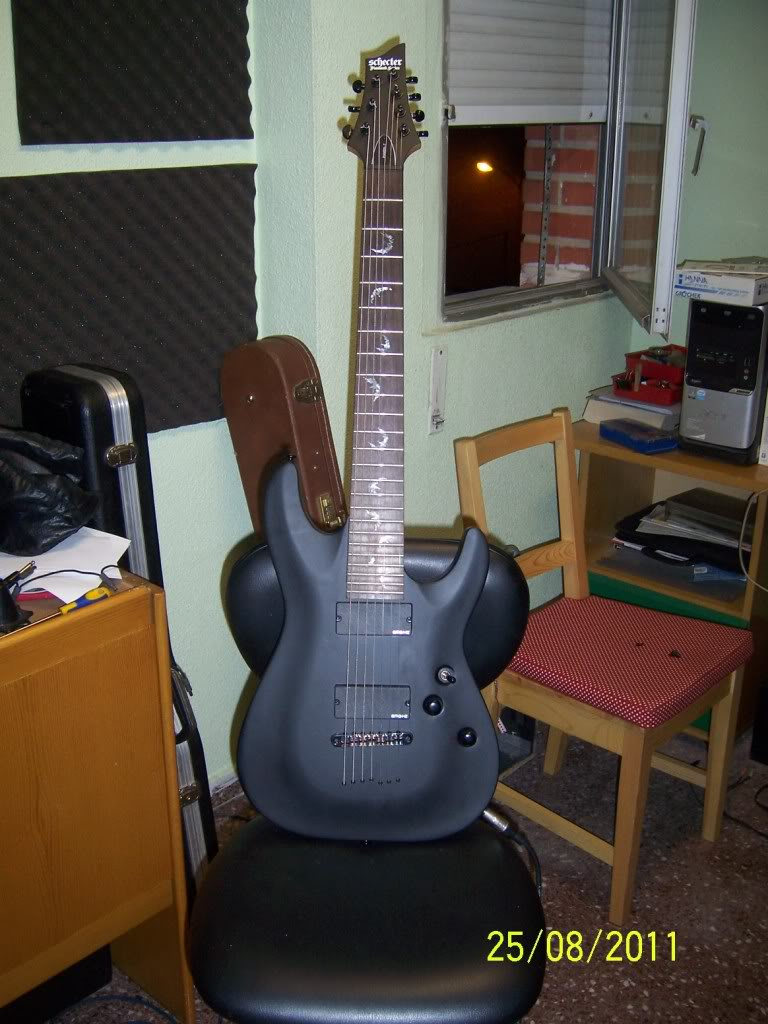

Se trata de una Schekter Damien 7, que monta pasivas EMGHZ, pero que no suena ni por asomo como debiera.
http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2085.jpg

De ahi, de las pasivas EMG parte la idea de hacerlas pasivas, de hecho el fabricante alardea de que es la misma 81 sin preamp activo, que no es mas que algo similar al input de los mics de una mesa de mezclas.

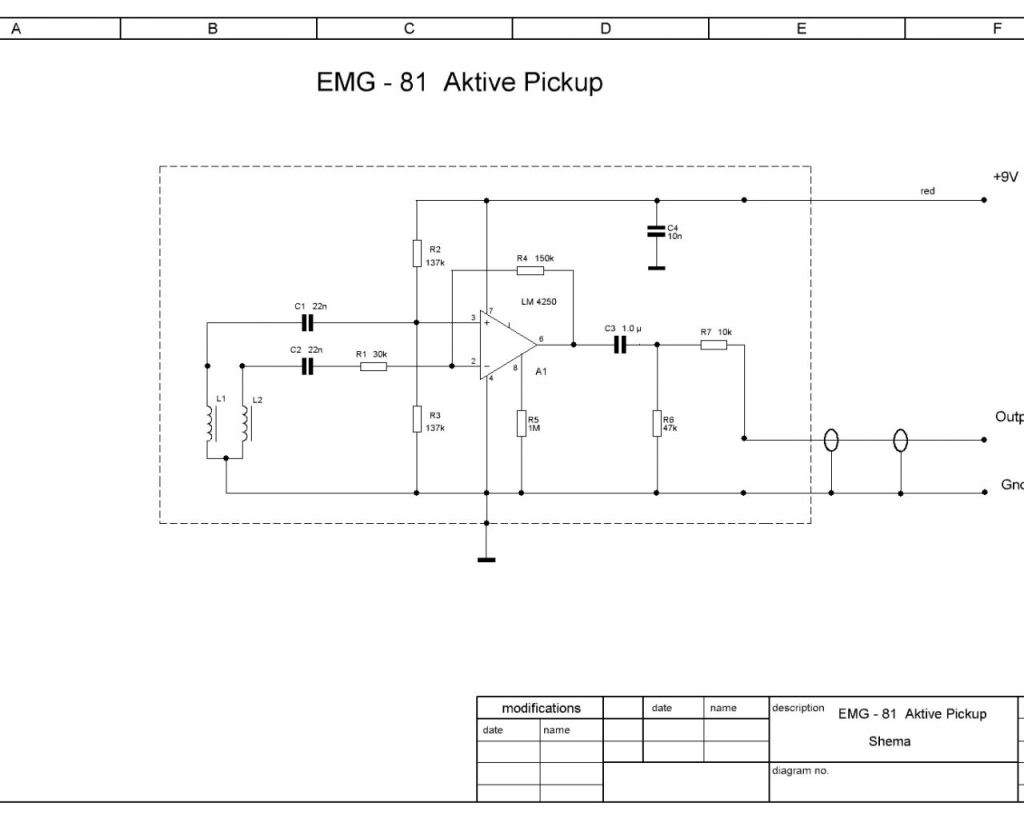

Esto es lo que encontre dando un voltio.

http://i783.photobucket.com/albums/yy114/DrMalignoTech/115788_577.jpg

http://i783.photobucket.com/albums/yy114/DrMalignoTech/EMG81schematic.jpg

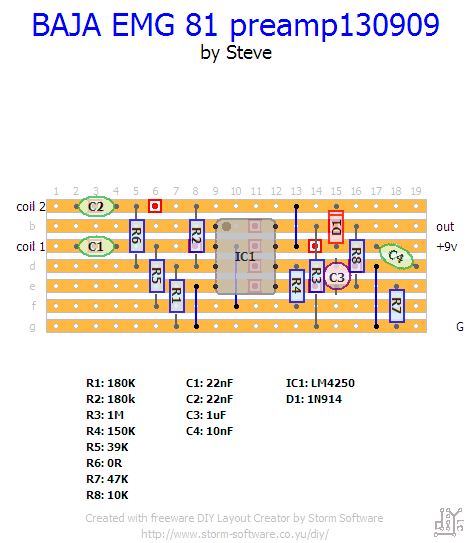

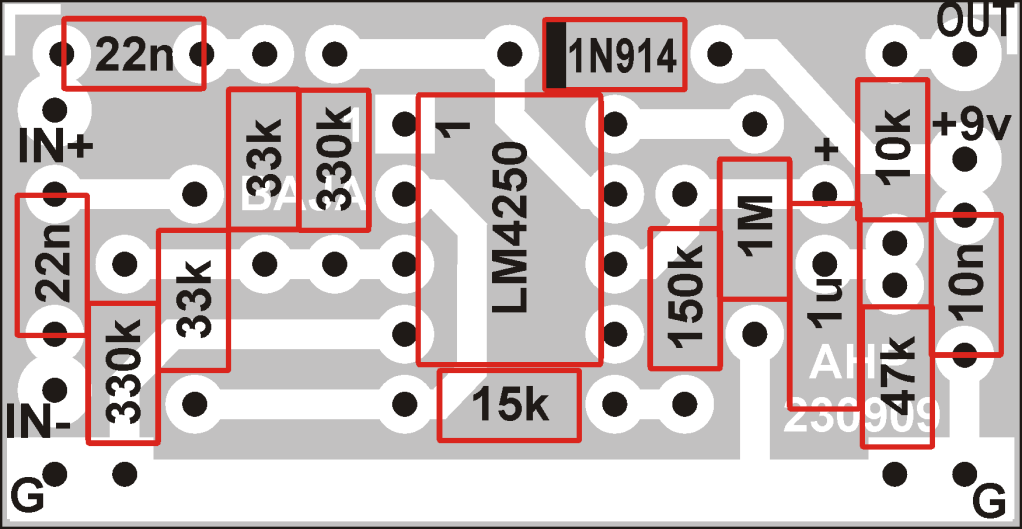

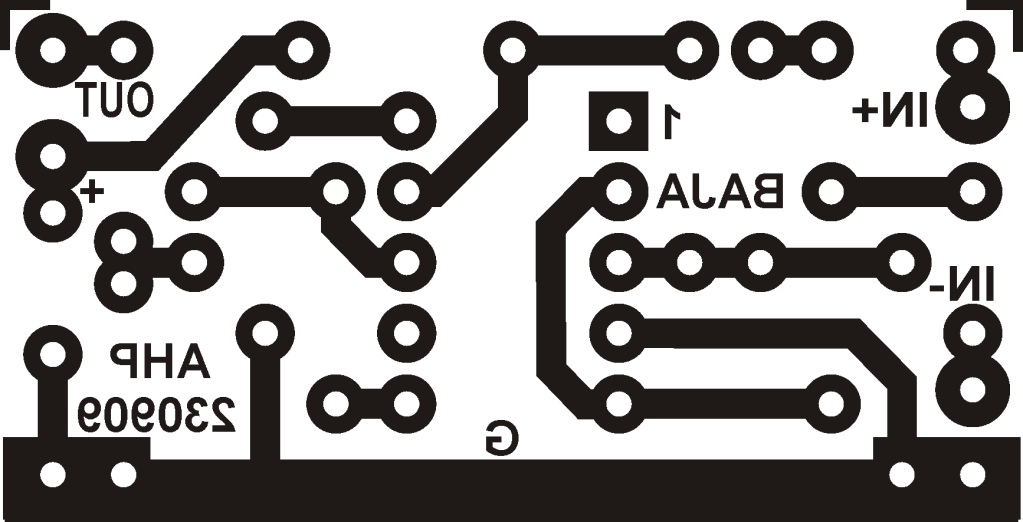

y algun que otro layout, yo lo he hecho con placa de tiras.

http://i783.photobucket.com/albums/yy114/DrMalignoTech/Baja20Active20Humbucking20Preamp2023090920overlay.png

http://i783.photobucket.com/albums/yy114/DrMalignoTech/Baja20Active20Humbucking20Preamp2023090920PCB.png

http://i783.photobucket.com/albums/yy114/DrMalignoTech/Baja20EMG208120preamp20130909.gif


http://i783.photobucket.com/albums/yy114/DrMalignoTech/Baja20EMG208120preamp2013090920PCB.gif

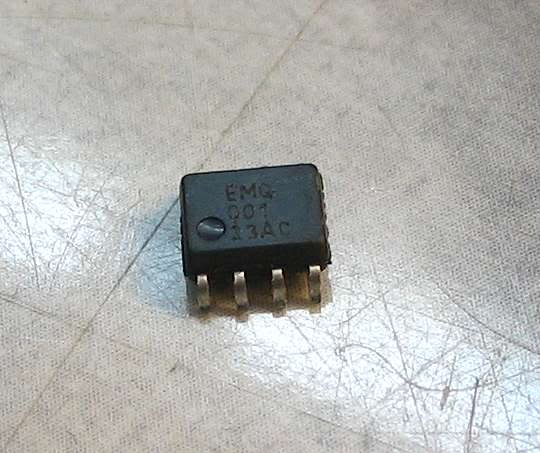

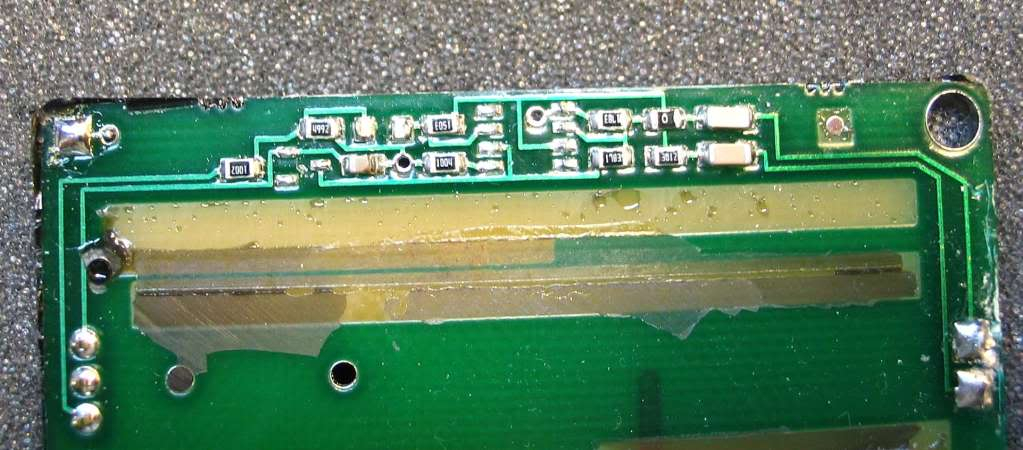

Y foticos de una EMG81 destripadica la pobre

http://i783.photobucket.com/albums/yy114/DrMalignoTech/EMG_81_014.jpg

http://i783.photobucket.com/albums/yy114/DrMalignoTech/EMG_81_013.jpg

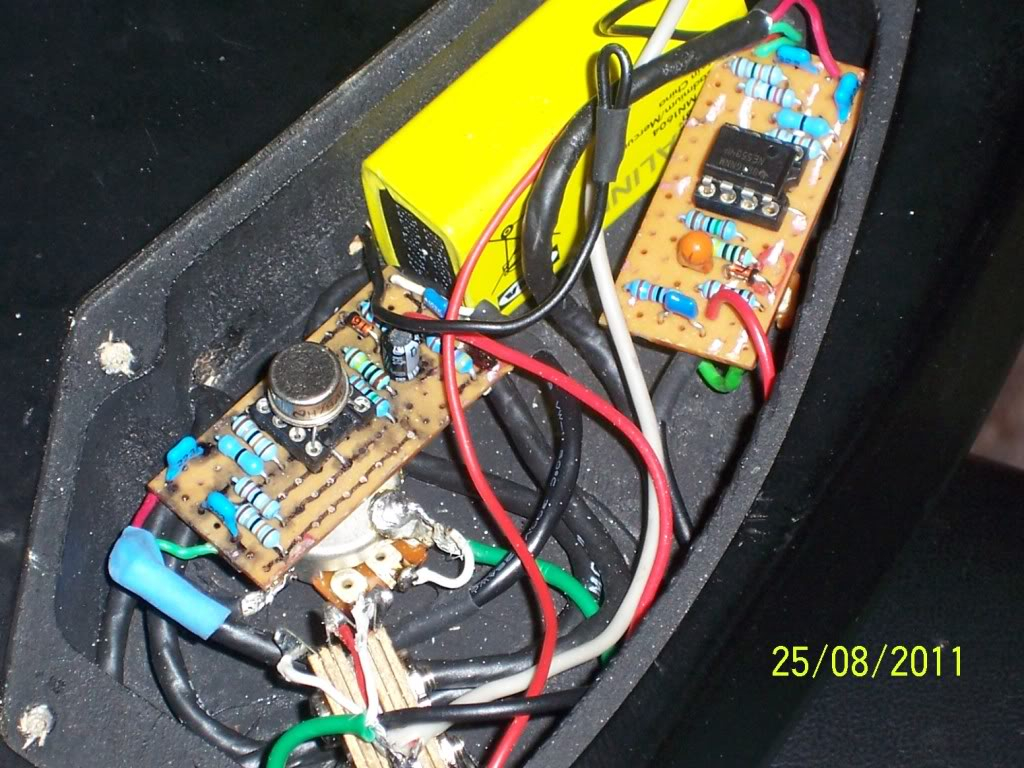

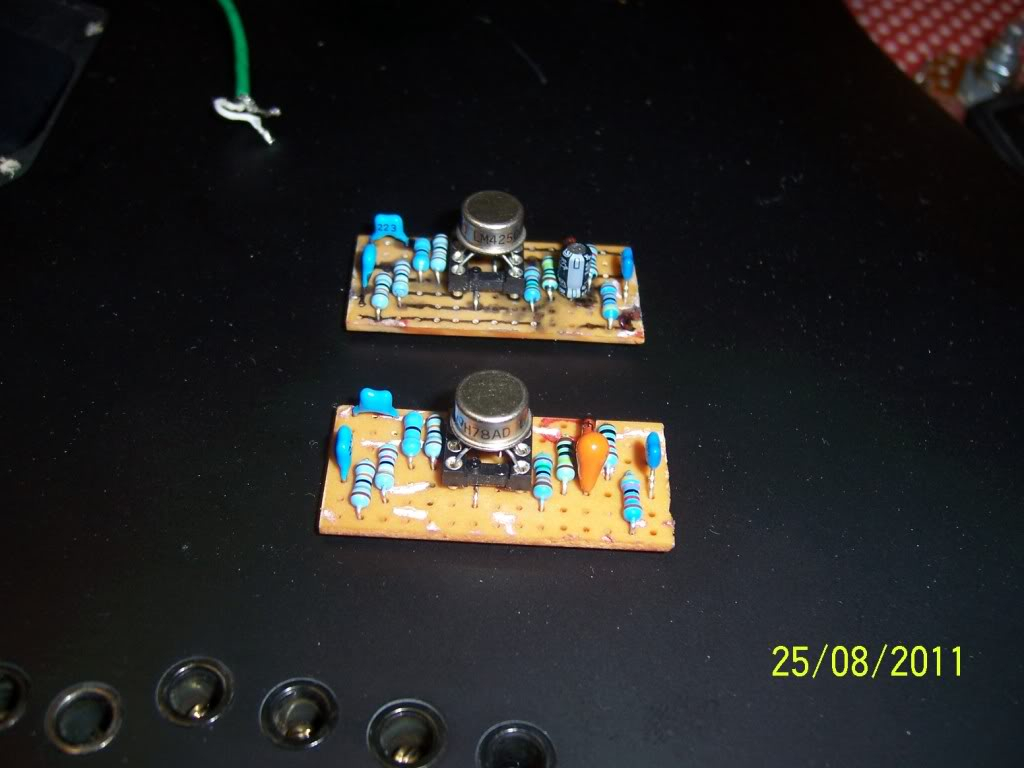

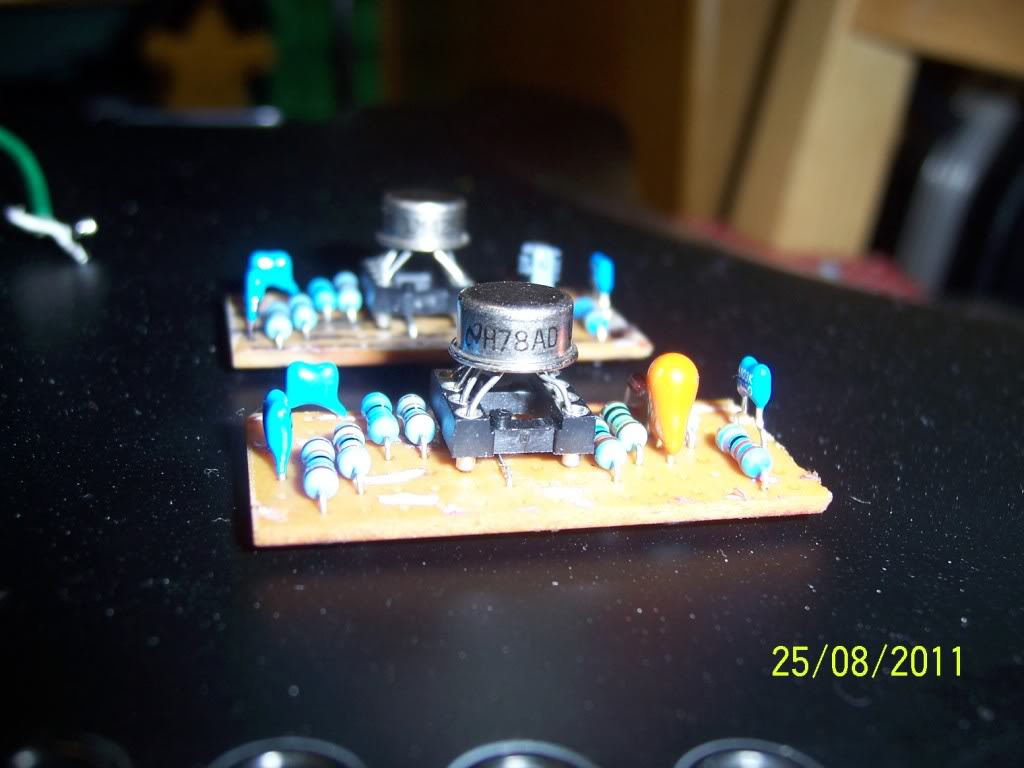

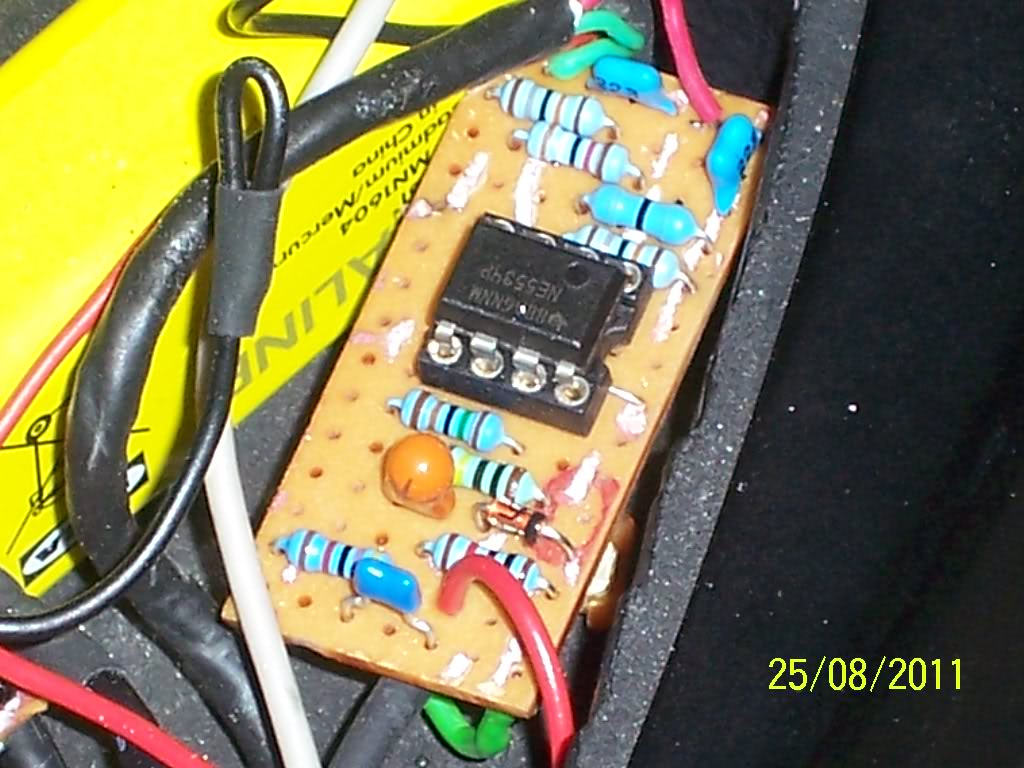

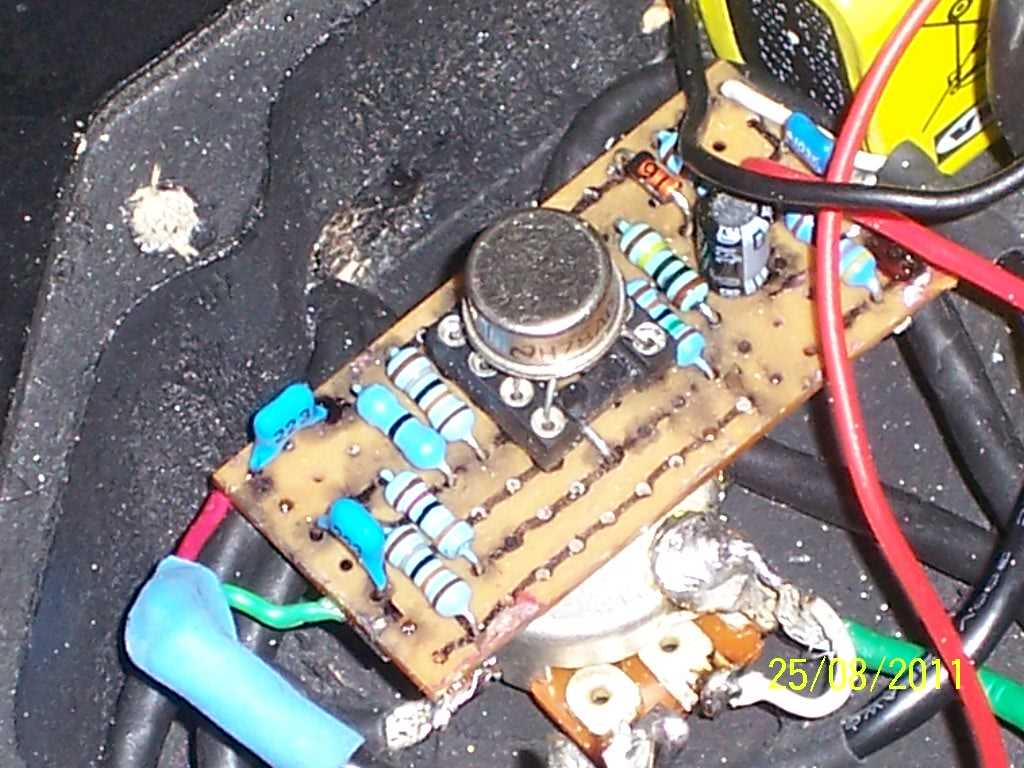

Y unas fotos del montaje, que ha sido algo complicado, quizas las pcb´s primeras sean mas pequeñas.

http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2077.jpg


http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2079.jpg

http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2081.jpg

http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2082.jpg

http://i783.photobucket.com/albums/yy114/DrMalignoTech/104_2083.jpg


La verdad es que ha mejorado en mucho el trño de sonido que tenia, a ver como se porta en el ensayo.

Mañana si puede ser subire algunas muestras de audio en condiciones.
Que aproveche señores
Subir
1
mod
#2 por Esteban Piera el 26/08/2011
Ha mejorado la definición?. Si es asi no veas la pasta que te has ahorrado. Que le has metido un ne5534... y el otro?
Subir
#3 por Dr.Maligno Tech el 26/08/2011
es un LM4250HC, es una reliquia de las que encuentras en las tiendas locales, como decia jose el alicantino. Estoy probando, ya te cuento por skype la mejora mañana, me he tirao to er dia de montaje, y ensayo.He terminado el tema cuando he llegao.
Subir
#4 por David el 26/08/2011
Tiene buena pinta, sí señor. Ya era hora de que se sacase este circuito :D

Al final te acabaste pillando una de 7 cuerdas. Como debe ser :si:

Un saludo a los dos, que hacía tiempo que no os veía. :brindis:
Subir
#5 por Dr.Maligno Tech el 26/08/2011
No pude dormir bien durante meses después de probar la tuya en la quedada. Ahora estoy to er día dándole a la siete.
Subir
#6 por arcanum96 el 26/08/2011
joder.......eso quiero oirlo yo!!!
No paras tio, que bueno!!!!
Saludos
Subir
#7 por David el 26/08/2011
#5 No hay mal que por bien no venga, jeje :D
Subir
#8 por Dr.Maligno Tech el 26/08/2011
Y digo yo. Que si las HZ-7, son Alnico V. Entonces he montado unas 707 caseras no?
Arrrrr ja me maten payo loko!!!!!
Estoy en lo cierto, también es de 10k de impedancia, mas bien 12k.
Subir
#9 por Metillico el 26/08/2011
Eres tremendo, macho. :okis:

Solo por tener la idea de intentarlo ya te mereces un aplauso. :aplausos:

Ojala salga bien la criatura. :locomotora: :super_icono:

:bien:
Subir
mod
#10 por Esteban Piera el 26/08/2011
David escribió:
Un saludo a los dos, que hacía tiempo que no os veía. :brindis:

Lo mismo digo :brindis:
La verdad es que la tuya david era un lujazo oirla, y lo cómoda que era aunque fuera de 7. Esta que se ha pillado Ivan es un buen comienzo pero hay que meterle mano.

Dr.Maligno Tech escribió:
No pude dormir bien durante meses después de probar la tuya en la quedada. Ahora estoy to er día dándole a la siete.

Pues no me dió el coñazo el tio hasta que se la pilló...
Subir
#11 por Dr.Maligno Tech el 26/08/2011
De momento tiene la misma señal que las blackouts y no es broma
Subir
#12 por chaosinprogress el 26/08/2011
exelente aporte!!! :) ahora mismo lo monto en mi guitarra ibanez grg xD
