Pre jcm 800

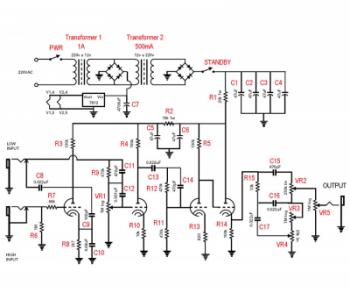

pues me gustaria hacerlo para el esquema que te adjunto en la foto, si me haces un esquema me harias un gran favor, en la foto veras 2 trafos enfrentados 220v/12, yo uso un trafo 220v/220v y, para los filamentos un trafo de 220v 12v pequeño con un 7812 a parte,
me gustaria que me confirmases si puedo suprimir todos los condensadores de 47 uf del circuito, hay en total 6 creo o en su defecto ponerlos de 470uf que son los que me salen baratos, es un lote de 10 y me sale por unos 2 o 3 euros en aliexpress mira;
http://www.aliexpress.com/item/10pcs-470uF-250V-105-Radial-Electrolytic-Capacitor-22-36-18-47MM/984520783.html

en el esquema que te adjunto veras que el circuito funciona a 220v, pues lo guay seria que hicieras un esquemilla sencillo para esos 220v con los que se alimenta el circuito, muchas gracias de nuevo!!

con el transistor ese rectificador que me dijiste IRF840 sale baratisimo, eso ya como tu lo veas mejor, el http://www.ebay.com/itm/IRF840-POWER-MOSFET-N-channel-8A-500V-/260814945492?pt=LH_DefaultDomain_0&hash=item3cb9c83cd4 es barato, si con los condensadores es mas facil pues tambien es buena cosa, lo dejo a tu eleccion, lo que es caro de cojones es el zener, eso si podemos suprimirlo mejor hay que alimentar el circuito con 220v continua pura, sin flustuaciones

no se yo si tu sabras la cantidad de gente que se ha montado este circuito en el mundo y todo el mundo con el problema del humm, piden ayuda en foros y los entendidos de valvulas siempre dicen lo mismo, que se apantalle bien el circuito y esa no es la solucion, estuve yo 1 mes haciendo mil pruebas con este montaje y nada de nada, yo siempre he insistido que el problema esta en la alimentacion de 220v que esta mal rectificada.

Si el circuito tiene que tener 220 v en continua me temo que si hay que poner el zener porque 220 v que da el trafo en alterna al rectificarlo y filtrarlo sería 220 x 1,41= 310 voltios en continua, que en la practica sería unos 300 v reales, que en ese circuito tampoco creo que haya ningún problema, incluso creo que seria mejor un poco mas de tensión.
De todas formas te hago los dos y dentro de un ratito te los pongo y tu decides.

si, es eso, si te fijas bien en el esquema original que te he puesto del preamp del jcm800 en el secundario del 2 transformador tenemos 220v en alterna, eso al pasarlo por el puente de diodos y luego meterle los condensadores se te va tranquilamente a 270 voltios o 300v ¿ya en el esquema original es esa la tension que recibe el circuito verdad? aunque al meterle la carga del circuito seguro que baja la tension, viendolo de ese modo los condensadores de 250v ya no me sirven y tendria que buscar otros,

bueno, pues haz el esquema como tu veas y ya busco yo los condensadores que tu me pongas y que soporten por lo menos 350voltios para arriba, si me los pones todos de la misma capacidad puedo pedir un lote por ebay de 10 y me salen por un euro cada uno mas o menos,
¿que me hara falta los condensadores de 350voltios y el transistor ese que me dijiste no?

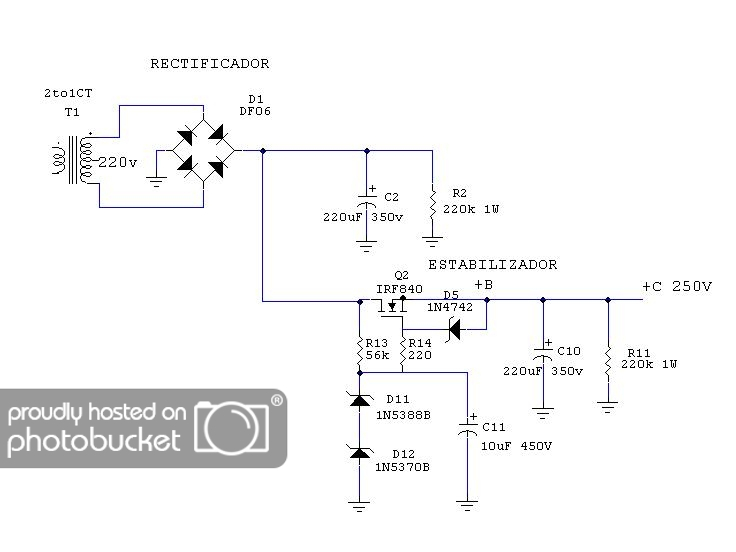

Bueno aquí lo tienes con los componentes para 250 voltios y si quieres otro voltaje pues cambiar los diodos zener D11 y D12 por los del valor que desees y si no quieres la tensión estabilizada se cambian los zener por una resistencia de entre 500 k 1W y 1 M 1w.
Lista de materiales.

2 220uF 350v C2,C10
1 10uF 450V C11
1 DF06 D1
1 1N4742 D5 ZENER 12V 1W
1 1N5388B D11 ZENER 200V 1W
1 1N5370B D12 ZENER 56V 1W
1 IRF840 Q2
2 220k 1W R2,R11
1 56k R13
1 220 R14
Nota- todos los diodos Zener pueden ser de 500mW

el puente de diodos podria valer algun puente de esos que ya vienen hechos que soporte mas de 300voltios?
es que tengo de esos, por eso te digo, otra cosa, si los zener no los pongo y pongo resistencias tal y como tu me dices¿entre 500k y un mega con un watio? ¿seguira siendo un buen circuito rectificador mejor que el del esquema que te he puesto antes del pre jcm800?ya lleva su transistor imagino que eso sera una gran mejora, te digo esto por que los dos zener esos me cuestan un paston, como 25 euros por lo menos, fijate que los componentes para hacerme el circuito los tengo casi todos y creo que no me van a llegar ni a 20 euros, seria un palo gastarme 35 euros en 2 diodos zener.

una pregunta tonta, ¿si pongo condensadores de 470 uf en serie de 250v?, obtengo una tension de perforacion de 500 voltios y una capacidad aproximada de unos 235uf, hasta ahi todo correcto, pero, una cosilla:

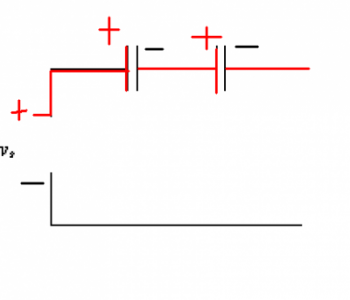

¿la forma de conectarlos seria esta verdad?, mira la foto, me refiero a que el primer condensador conecto el positivo al positivo de la alimentacion, luego al negativo del primer condensador conecto el positivo del segundo condensador y el negativo del segundo condensador a masa, es una pregunta tonta, pero tenia que asegurarme, ¿verdad que es asi?

----

otra dudilla, ¿cuando dices de reamplazar los zener por resistencias, tambien te refieres al zener de 12v? ¿que funcion cumple ese zener de 12 voltios en la rectificacion de los 220v?


y la ultima pregunta, ¿este circuito esta hecho para rectificar 220v o 250v?
por que con 220v me podria servir poner solo este:
http://www.ebay.com/itm/BZT03C220-Diode-x-1-pieces-/160937440615?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item25789e7567

Hola, te comento que los zener de 1,3 watios valen 0,14€ en Banzai y por ese precio ahí andan en cualquier tienda de electrónica, es imposible que te cuesten 20€, incluso los zener de 5 vatios cuestan 0,30€ , yo lo haría con los zener.
El puente de diodos cualquiera que tenga de 300v 1A para arriba sirve.
La forma de conectar los condensadores es tal y como lo has puesto.
El zener de 12v es para proteger el Fet, y no se pude sustituir, es decir el zener de 12v es necesario para asegurar que el voltaje máximo de GS del Mosfet nunca se supere.
El diodo que has puesto si te puede servir pero lo veo muy caro mira en este link lo que cuestan los zener y es de 5w http://www.banzaimusic.com/search.php?mode=search&page=1 y en este otro los de 12v cuestan 20 diodos 1,37€ http://www.ebay.es/itm/20-x-1N4742A-1N4742-Zener-Diode-12V-1W-Free-Shipping-/140694303427?pt=LH_DefaultDomain_0&hash=item20c208b2c3 y en este link tienes 10 diodos de 120 v (que poniendo 2 tendrias una tension de 240v), por 2,45€ .

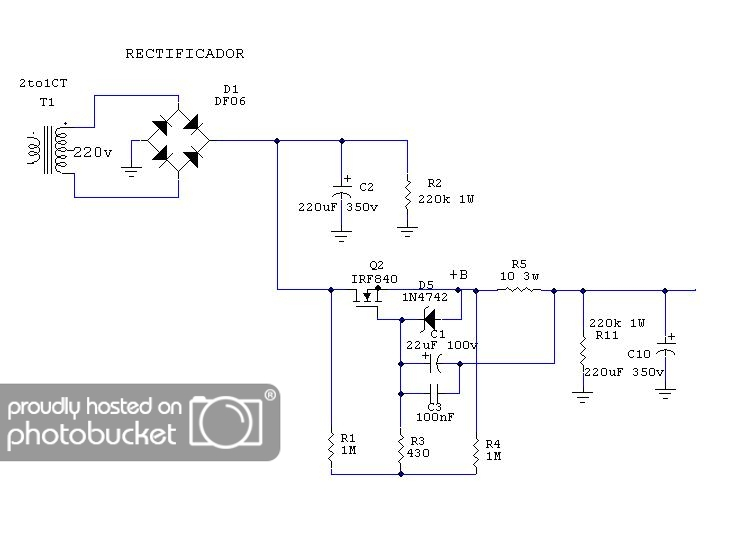

De todas formas te calculo otro circuito sin los zener.


Saludos

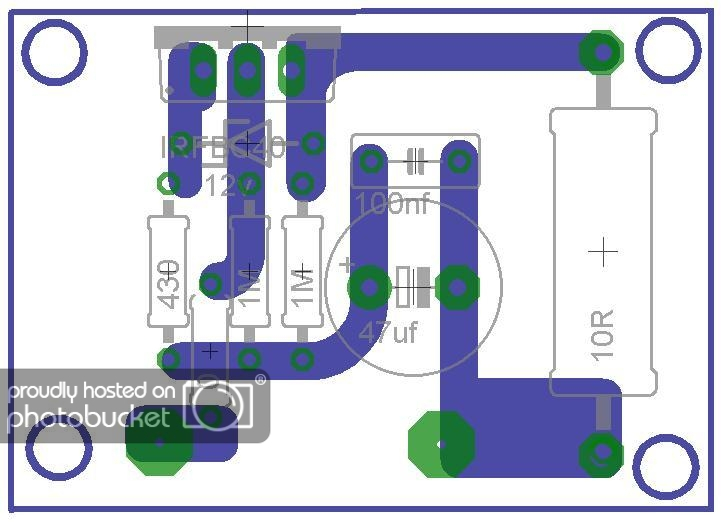

Te pongo tambien el dibujo del pcb y en formato del eagle por si deseas utilizarlo para otros proyectos.


Te comento que este circuito equivale a un choke de mas de 100 henrios de hecho es un choke sintetico.

muchas gracias, pues en ebay los zener me salian carisimos, acabo de ver este ahora y no parece tan caro pero con el envio se va a 5 euros por lo menos:
http://www.ebay.com/itm/1N5388B-Manu-ON-Encapsulation-DO-201-5W-SILICON-ZENER-DIODES-/370729733325?pt=LH_DefaultDomain_0&hash=item565136cccd

pero el otro si:
http://www.ebay.com/sch/i.html?_trksid=p2047675.m570.l1313.TR0.TRC0.X1N5370B&_nkw=1N5370B&_sacat=0&_from=R40
¿dices tu que en una tienda de elctronica esto vale solo 15 centimos?
pues entonces cuando vaya a ibiza ire a preguntar a la unia tienda que hay en la isla, por que en banzay supongo que los gastos de envio son caros, nunca compre alli y seguro que te cobran 5 euros de gastos por pedir una resistencia.

¿el archivo rar con estension brd con que programa se abre?

Pero el del segundo enlace son 200 diodos 33,74$.
Los archivos .brd se abren con EAGLE 6.2.0

¿el segundo esquema en pcb es distinto a los demas que me pusiste verdad?

Es el mismo, que el segundo esquema es decir sin estabilizar con zener, solo cambia una conexión, pero no afecta al funcionamiento. Y tambien cambia el valor del condensador en lugar 22uf lo he puesto de 47 uf, pero se puede poner hasta de 100uf.
