Pedales dos en uno,alimentación compartida

  • 1
victron 2112
#1 por victron 2112 el 04/03/2018
Hola, llevo ya algún kit hecho de musikding,algún rehouse de una petaca maxon etc y quería montar un pedal doble y alimentar los dos circuitos con una sola toma, los efectos son un range máster con tres opciones de boost y una petaca maxon dist/booster q ya meti en carcasa de pedal,los dos consumen pocos Ma, es necesario tener algo en cuenta o sacando dos cables negros y dos rojos de la toma de corriente bastaría para alimentarlos...saludos...
Subir
victron 2112
#2 por victron 2112 el 04/03/2018
Pd.. Las tomas.ins y outs las dejaría separadas para cada pedal para poder cambiar el orden sin complicarme en hacerlo vía switch q modifique el orden de la entrada...
Subir
toni diaz
#3 por toni diaz el 04/03/2018
El rangemaster es un efecto de masa positiva, por lo que no puede compartir alimentación con un pedal de masa negativa. Sería un cortocircuito al unir dichas masas.
No está todo perdido. http://tagboardeffects.blogspot.com.es/2013/02/ne555-voltage-inverter.html?m=0 este es un pequeño inversor de fase para aislar la toma de tensión de efectos de masa positiva como fuzzes , rangemaster y demás pedales con transistores de germanio normalmente PNP
Subir
1
victron 2112
#4 por victron 2112 el 04/03/2018
El caso es q aun siendo de germanio es el kit de misikding q se alimenta con centro negativo como cualquier boss etc ..sera npn..entonces siendo así podría hacerlo como decía arriba...saludos y gracias por responder..
Subir
toni diaz
#5 por toni diaz el 04/03/2018
No conozco el kit en cuestión, podría ser, pero el original es como te digo. Si pones el esquema o layout se podría chequear
Subir
victron 2112
#6 por victron 2112 el 04/03/2018
Si es alimentación estándar tipo mxr boas debe poder hacerse no??? Es que seguro q lo es y el otro también..
Subir
toni diaz
#7 por toni diaz el 04/03/2018
Si claro
Subir
victron 2112
#8 por victron 2112 el 04/03/2018
Pues a probar...gracias toni..y ya contare como va..saludos..
Subir
toni diaz
#9 por toni diaz el 04/03/2018
He logrado encontrar el kit, y efectivamente lleva una bomba de carga, por lo que no tendrás problema, por cierto que transistor le vas a poner??
Subir
victron 2112
#10 por victron 2112 el 04/03/2018

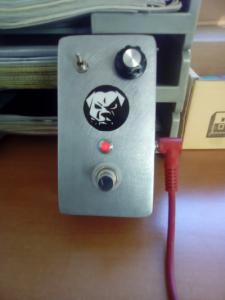

Mira es este q ya esta montado y el maxon igual pero tengo una caja grande y ya llevaba tiempo pensando en unificarlos manteniendo como decía las entradas y salidas de cada uno para así de modo cutrillo poder jugar con el orden de conexión...el maxon es una de esas petacas q se acoplaba al jack de la guitarra..el.modelo distorsión booster q fue mi primer artilugio enguarrador q tuve..
Archivos adjuntos ( para descargar)
Subir
victron 2112
#11 por victron 2112 el 04/03/2018
De transistor creo q aceptaba dos y según disponibilidad te envían uno u otro creo q el q .e llego era un oc122, y el switch de tres posiciones esta guapo..te da en el centro el típico del range máster original..osea subidon de agudos..arriba sube los medios y abajo engorda con grabes. .están guapos por q según la guitarra p ampli..lo.mueves..a uno u otro y así trabaja bien connhumbuckers q con singles y con amplia oscuros o mas chillones..
Subir
toni diaz
#12 por toni diaz el 04/03/2018
Si señor muy buena pinta
Subir
