Por qué mi pedal diy no funciona?

Samuel Martinez
por el 26/09/2018
Hola buenas.

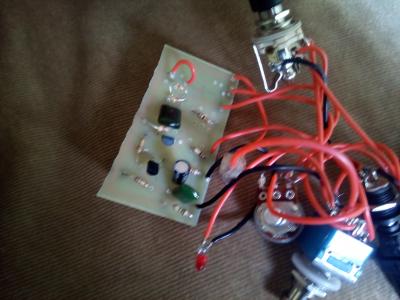

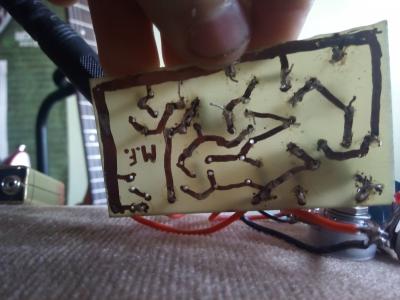

Me he intentado hacer un muff fuzz de generalguitargadgets y no se por qué no funciona. Cuando le enchufo todo hace bien el bypass pero cuando le doy no suena. Cuando toco la pcb suena la radio xd. Adjunto foto.


Nada se está tocando de manera involuntaria.

Que puede ser??
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -14%
    Harley Benton AirBorne 2.4Ghz Instrument
    59 €
    Ver oferta
  • -14%
    Harley Benton SC-Custom III Silver Sparkle
    299 €
    Ver oferta
  • -13%
    Epiphone 1963 Firebird V Vibrola PW
    1.399 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Bogner wessex
    120 €
    Ver
  • MARSHALL JCM 800 vintage
    2 €
    Ver
  • Boss BE-5B multiefectos bajo analógico
    140 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
toni diaz
por el 26/09/2018
Es imposible saberlo desde aquí, has una cosa, olvida pulsador, led y prueba la placa directamente. Si funciona ya sabes que tienes que revisar el cableado
Samuel Martinez
por el 26/09/2018
Ok grax
dazz
por el 26/09/2018
Si después de hacer lo que te comenta Toni descubres que lo que está fallando es el circuito, mide el voltaje en los colectores de los transistores. El primero creo que debería andar sobre 2V y el segundo sobre los 5V, para una alimentación a 9V
Tonyguitar
por el 26/09/2018
Revisa con el ohmimetro pistas de cobre, continuidad
