El zumbido... Es extraño.En teoria cuando mueves el potenciometro deberia hacer un ruido como si estuvieras lijando algo(crackle okay se llama originalmente el pote...imaginate)
A mi con lo del pote me pasaba algo similar.Al final era que el pote estaba roto, le habia entrado estaño por dentro

SugarRay escribió:

Quizás se me habrán jodido el bs 170? he comprado dos, y ninguno chuta...
Y la putada es que no tengo tester para comprobar como va el pulsador...

Los BS170 no se compran por unidades,minimo hay que comprarlos por decenas,aunque mejor por kilos

Ahora en serio estos mosfet son muy pero que muy puñeteros y se joden solos con la estatica,la mayoria de las veces ya te los venden mal.

Si no se enciende el led puede ser que lo hayas puesto alreves o este roto,si lo has cableado bien en el 3pdt.

Que el pote no funcione puede ser que no hallas cortado las conexiones 4 y 5 de la placa como se indica,que se te hayan unido las patillas del mismo al soldar o que este averiado,compara el nivel de chicha que tiene con las muestras que hay por aqui y sabiendo si tiene mas o menos se puede saber por donde van los tiros.

Pues creo que soy el unico afortunado al que de 4 bs170 que compro en su dia, le han funcionado todos y cada uno.Y manipulandolos con el dedo, y tocando las patillas, y...en fin, todo lo que no se deberia hacer.

kabum escribió:
Pues creo que soy el unico afortunado al que de 4 bs170 que compro en su dia, le han funcionado todos y cada uno.Y manipulandolos con el dedo, y tocando las patillas, y...en fin, todo lo que no se deberia hacer.

No si es que mientras los manipulas no pasa nada,el problema viene cuando se meten en bolsitas de plastico o demas contenedores que se pueden cargar de estatica.

Buenoooo... por fin!!!

lo he vuelto a montar, esta vez en una baquelita mucha más pequeña, lo he conectado con el conmutador 3PTD y no me ha ido, he revisado las conexiones mil veces, me se el esquema casi de memoria...
al final lo he montado con el switch y ya me ha funcionado!!! :yahoo:

No hay zumbido ni ruido extraño, cuando lo activo sube el volumen bastante. A estas horas sólo lo he probado con los auriculares, per si puedo mañana lo enchufo al metal zone y al marshall que tengo en el local a ver como chuta. :guitarrista:

La verdad es que me ha costado un montón, y me jode no haberlo podido conectar con el conmutador pero al menos ya he hecho un primer paso y funciona.
Lo siguiente sera meterlo en la guitarra.

Una cosa. Al mover el potenciómetro con el pedal activado casi ni se nota diferencia, a vosotros os pasa?

creo que me pillaré un trimmer y lo enchufaré con trimmer a la guitarra.

Saludos y gracias compañeros!!!

Creo que nos veremos por el diy a menudo.

Un indicativo de que te funciona 100% bien es que cuando le mueves el potenciometro se escuche un ruido como 'cracracra' no se como explicarlo XDD

He vuelto a poner el 3ptd.Pues al mover el pote no hace ningun ruido. Lo he montado con el footswitch y el led no se enciende, lo unico q hace es que el volumen baja/sube al activar o desactivar el pedal, pero el pote nada.
Si conecto la guitarra sin pasar por el pedal suena por ejemplo a volumen 5, pues si conecto el pedal, cuando peta mas se oye a 5. Que pasa?
Me estoy frustrando...

Otra cosa, en el led, el positivo es el conector más largo no? Yo conecto el más largo a la resistencia y el corto al 3ptd. ¿es correcto?

Yo utilizo otro diagrama de cableado

espero que te sirva

El tema del led, la pata larga suele ser el +, es decir la que se conecta a la resistencia que está en los 9V. La pata corta suele ser - masa, se conecta al 3PDT.

Cuando la pata negartiva se conecta a masa (al pulsar el switch ese pin se conecta a masa) debería encenderse el led.

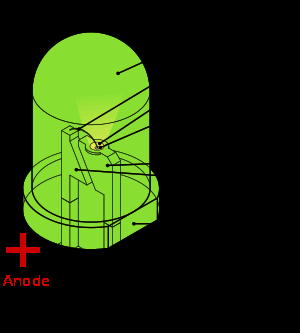

Fijaos en como es por dentro, y eso determina cual es el positivo y cual es el negativo.

"kabum" escribió:
Yo utilizo otro diagrama de cableado https://files2.soniccdn.com/old/1360354cd136c0e052b.jpg
espero que te sirva

Gracias!!! :brindis:

Ahora lo voy a probar, una cosa, el in y el out, a que puntos se corresponden en la placa?
Mi jack stereo tiene 4 pins, y esto me hace dudar sobre como conectarlo.
Si no es mucha molestia kabum, ¿puedes hacerle una foto a tu pedal por favor?

Gracias!! :ok:

Yo esque uso otra placa, pero en el caso de esa, el pad verde con cable amarillo es el in, y el azul con cable azul es el out. En cuanto al jack, si pones una foto mejor, pero en cualquier caso fijate en una cosa. Los contactos con el conector, si los sigues, acaban llevando a uno de los anillos donde soldar el cable. Bueno pues, la masa(ground) sera la misma, el hot(el que lleva la señal de la guitarra) es el mas alto. El segundo canal, parecido al de antes pero mas corto es donde va el negativo de la pila. El otro contacto sera una plaquita metalica en contacto con uno de los canales. De ese olvidate
