¡JCM800 preamp sin ruido por 15€!

Bob
#949 por Bob hace 4 semanas
No me lo perderé
Subir
TonyGT-Ibiza
#950 por TonyGT-Ibiza hace 4 semanas
Ni yo!!! Mola lespaul, eso fue un fallo, no separar toda la alimentacion.
Subir
Lespaulhc
#951 por Lespaulhc hace 4 semanas
Tambien hare el mesa a 3 rusas y opcion a etapa.y el tubescreamer ibanez clone.y ya con eso seran bastante s proyectos.aunque me gustaria hacerme un soldano slo o algo por el estilo o una etapa a 18w macheadas.con el previo que mejor suene.
Subir
2
Lespaulhc
#952 por Lespaulhc hace 4 semanas
Lo suyo es separarla y trenzar cables y te la llevas donde quieras la filtración.Bueno es cuestion de ponerme.
Subir
1
Bob
#953 por Bob hace 4 semanas
Pues te lo agradeceré enormemente pero como todo paso a paso.

Que estás con las placas esas que te llegaron y que tiene un pintón ese proyecto
Subir
1
TonyGT-Ibiza
#954 por TonyGT-Ibiza hace 4 semanas
El lespaul esta que se sale, es un buen guerrero del diy.
Yo quiero probar eso mañana, y si sale bien, haremos la pcb del 800 en dos piezas
Subir
2
Quino
#955 por Quino hace 4 semanas
Postea resultados cuando lo hagas Tony, ahora que aún no le he metido mano a este proyecto, si en dos placas eliminamos siseo, mejor que mejor.
Subir
TonyGT-Ibiza
#956 por TonyGT-Ibiza hace 4 semanas
Ya lo hice quino, la mejora no fue grande, veras, el pre asi tal cual esta perfecto, el problema viene que con la mod de mas gain del segundo triodo mete ruidillo, pero tal cual con el high y el low, va de lujo.

Lo de hacerlo en dos placas hay que mirarlo mas a fondo, yo voy hablar con un colega para que me haga este pre en dos piezas, incluso poner un 7812 para los filamentos, seria sacar el divisor de tension y toda la alimentacion, los 47 uf y los diodos, todo eso, en una placa a parte, separado.

El problema son las rejas, pata 2 y 7, absorven todos los ruidos, tambien el tonestack, cuidar donde conectar la masa del out y el master, tonestack etc.
Subir
Lespaulhc
#957 por Lespaulhc hace 2 semanas
Hoy me lio con la pcb del jcm800 diseño alguna sugerencia o Modificación avisar.
Subir
1
TonyGT-Ibiza
#958 por TonyGT-Ibiza hace 2 semanas
Si, si es el pre de valvulas, yo haria una pcb a parte para los condensadores de 47uf (pon 4 y no 5 ni 6) y el puente de diodos, todo separado mejor, y las pistas de masa hay que estudiarlas para mejorar.
Subir
Lespaulhc
#959 por Lespaulhc hace 2 semanas
Gracias tonygt ya que te gusto el amp 5w Pcb diseño.
Pues este lo vas a flipar me ha costao unas horas varias.

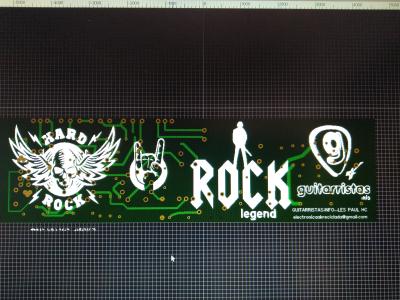

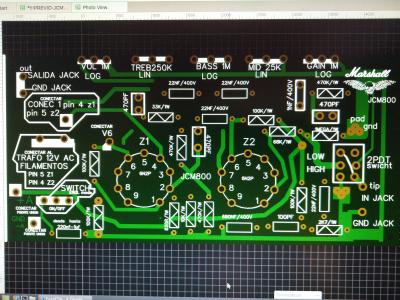

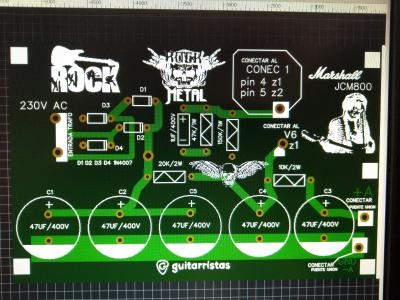

Os presento al Legendario Jcm 800 en pcb diseño easyeda con separación de filtrado .Hay dos opciones la recortas o la dejas tal cual.Eso a gusto del consumidor.En la pcb explica todo los puentes y componentes.Esta adaptado el engl mode y el swicht del input .aparte hay varios pad para el cable apantallado de masa .Otro currazo es el de los potenciometros que quedan al principio de placa .y no se si me dejo algo mas.aqui os adjunto todo.
Archivos adjuntos ( para descargar)
Gerber_!!!PREVIO-JCM800!!!_20180731190516.zip
Subir
3
Lespaulhc
#960 por Lespaulhc hace 2 semanas
Si teneis alguna sugerencia se puede modificar la pcb.
