La patilla 9 no hay que conectarla a ningún sitio.

#3684 , Tony, gracias pero estoy usando el diagrama del 12AX7 y la patilla 9 va conectada con 12 volts AC... me confirmas el plano adjunto.

Hola Luis. En las 12ax7 la alimentación de filamentos es de 12,6 volts (+-10%), que pueden ser de ca o cc y se conecta entre las patas 4 y 5.
La válvula también permite conectarla a 6,3v de filamentos utilizando la patilla número 9 de la misma, ya que los calentadores están conectados en serie con un tap central en la patilla 9.

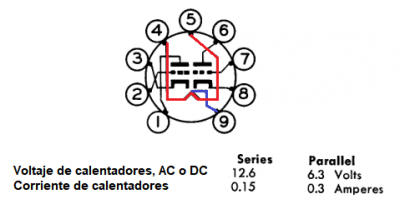

Te adjunto un gráfico.

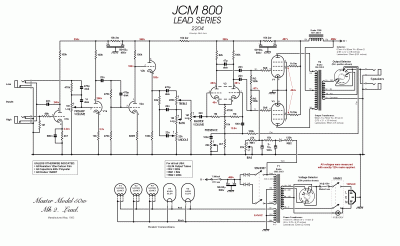

#3687 , Gracias estimado, estoy por ensamblar el JCM800 con los tubos 12AX7, mi consulta va porque en mi país no es caro que me preparen un trafo con las especificaciones del requerido por el preamp (20 euros aprox.), el primario es de 220-0 volt y el secundario con 2 bobinados con tap central de 120-0-120 (con los extremos tengo 220 volts AC) y otro de 6-0-6 (extremos 12 volts AC) de 3 amperios, ver diagrama, he tomado como base el diagrama del JCM800-2204 y el pcb del diagrama con 12AX7 con fuente separada, si añado la etapa de salida con el EL84 pido un trafo con primario 220-0 volts y secundario con 9, 6 - 0 para 8 o 4 ohms, agradeceré sus comentarios.

Si, esta bien, puedes enfrentar 230v a 6v y 6v a 230v sin problema.
Y coger 6v para filamentos, 4 y 5 juntas para un polo y para 9 el otro polo.
Tb puedes tener un trafo hecho a medida, un secundario de 200vAC y otro de 6v o 12v es lo que necesitas, con cualquiera de esas dos tensiones alimentas los filamentos sin problema.

He leido las instrucciones y creo que no sería capaz de terminar el proyecto. ¿Hay algún sitio donde conseguir algo similar? Me valdría también un kit completo para montar. También me valdría un cacharro de segunda mano de alguien que ya no lo use.
Gracias

"Luis Vera Chacon" escribió:

si añado la etapa de salida con el EL84 pido un trafo con primario 220-0 volts y secundario con 9, 6 - 0 para 8 o 4 ohms

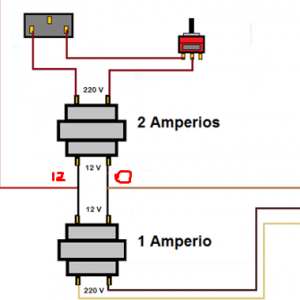

Hola Luis, tener la posibilidad de mandar a bobinar los transformadores tiene varias ventajas. La principal es que te ahorras un transformador, ya que en este proyecto se usan dos transformadores comerciales enfrentados para obtener los voltajes de alimentación requeridos.
Lo que si te recomiendo es que investigues sobre el transformador de salida, ya que el usar un transformador de línea o de voltaje como se muestra en este post funciona, pero no es lo ideal.
Para que entiendas a que me refiero pensá que el trabajo de un transformador de línea o voltaje está calculado para determinada frecuencia (50 o 60hz dependiendo donde vivas), mientras que en los transformadores de audio su principal función es adaptar impedancias, desde las altas impedancias de las válvulas de salida (4, 5, 6, 8 kilo ohms) a la baja impedancia que tiene un transductor o parlante (4, 8, 16 ohms). Estos trabajan en frecuencias audibles, no solo en 50 o 60 hz, por lo tanto al variar la frecuencia de trabajo, varía su impedancia, lo que se traduce en una pérdida de agudos por cómo están diseñados. Los transformadores de salida se bobinan en capas intercaladas, mientras que los de línea se bobinan directamente en dos carretes distintos (generalmente).

#3690

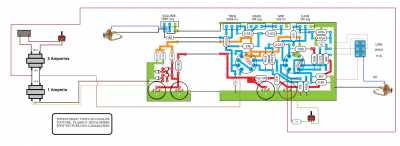

Kit no se donde puedes conseguir, esto de aquí es un pcb que te lo haces fácil y compras los componentes en cualquier tienda.

La pcb puedes buscar info en:
Como hacer una pcb de baquelita método plancha y ácido.

fueradetono escribió:

funciona, pero no es lo idea

Mi experiencia es una pérdida de graves en devanados arroyados uno sobre el otro.



Y perdida de agudos y graves en carretes primario/secundario separados.
Se escuchan mucho los medios.


Los trafos de lamparas halogenas dan muy buen resultado.

"Tonyguitar" escribió:

fueradetono escribió:
funciona, pero no es lo idea
Mi experiencia es una pérdida de graves en devanados arroyados uno sobre el otro.
Y perdida de agudos y graves en carretes primario/secundario separados.
Se escuchan mucho los medios.

Estimados muchas gracias por su ayuda, continuaré con el proyecto, para el trafo de salida consultaré en mi ciudad (Lima, Perú) para escoger la mejor opción, la frecuencia en mi país es de 60Hz.

Para trafo de audio si usas uno de red, para 8 ohm 220v a 9v, para 4 ohm usa de 220v a 6v y para 16ohm usa 220v a 12v.




Si en tu ciudad hay trafos de 125v a 12v, esos valen tb para estas cosas.

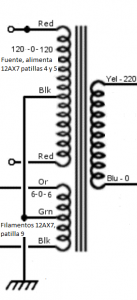

Estimados una consulta, para la conección del trafo con 2 salidas una de 120-0-120 y 6-0-6 se puede realizar como lo indico?, me confirman, gracias.
