#2974
Kenworth, dos cosas, por favor.
Entiendo entonces que la pata 9 queda al aire en las 6n2p. Es decir, sin conectar a nada...

Por otro lado, con válvula 12AX7 metemos 12 vACsin referenciar.
Pero con un trafo de salida de 6v AC puedo usar igualmente una 6n2p, pero en este caso sí que hay que referenciar.
Voy a ver si consigo una 12AX7 y probar ambas opciones.

#2976 si ya he hecho varios jcm, pero esa placa es distinta y me gustaría probar

Referenciar a masa, lo haces desde el trafo a tierra. 2 Resistencias de 1K de 1/2 watt. O 1 w como mucho.
Voy a revisar unas imágenes.

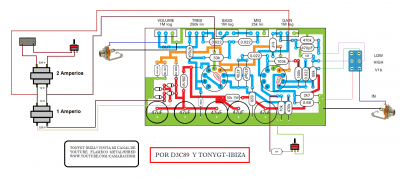

Ahí ves que la 9 no se conecta a nada cuando se utiliza 6n2p.
Pin 4 negativo y 5 positivo o, cada pin un ramal de alterna. 6,3 voltios siempre.
Aquí van en serie los Heather's.

Archivos adjuntos ( para descargar)

Y con la 12AX7 no tienes que montar el elevador de tensión.

Con la 6n2p poner la 9 a masa no hace nada, y es el punto de masa de la válvula.

Las de 1k de 1/4 de watio sobra.

Jesús Arias escribió:

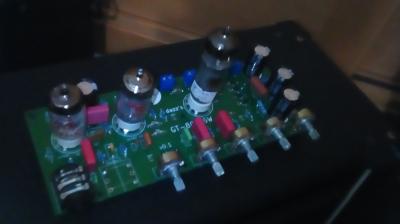

#2965 interesaría una placa de esas

esta?

Archivos adjuntos ( para descargar)

Alejandro Bakich escribió:
2974 en el jcm800 referenciando a masa los filamentos xon 2 resistencias de 1k y alimentando con 12 ac las 12ax7 no hace nada de ruido[/quote

Cero ruido filamentos, el que ha montado el j800 lo sabe bien que los ruidos vienen por otros sitios.

Referenciando los filamentos no hay ruido.
Eso está claro, se ve perfecto en tu video de YouTube. Que recomiendo a tod@s.

Los filamentos no forman parte del circuito, son resistencias que calientan el cátodo para que emita electrones.

Pero no pueden estar flotando por que meten un molesto siseo, no siempre, en el ampli de pcl86 no hizo falta.

Hay quien las pone de 100R, a mi me dijo negrito 1k y va de coña y menos consumo.

La masa virtual se eleva en el j800 con 6n2p por el seguidor de cátodo.

El pre fender twin no hace falta, no lleva seguidor de cátodo.

Ah, vale, gracias Kenworth y Tony.
Entonces está todo aclarado. Por eso la placa para el Fender Twin no lleva lo de la referencia para el caldeo👍.
Muchas gracias.
