JCM800 2204 Info, archivos, tutoriales...

Tonyguitar
#61 por Tonyguitar el 14/07/2020
Ese es el problema, amplis de 50w son muy caros los trafos, yo he hecho varios single ended y algun push pull de 2x el84 de unos 15w mas de eso ya es gastar mucha pasta.
Subir
RENATO ARCE
#62 por RENATO ARCE el 25/04/2021

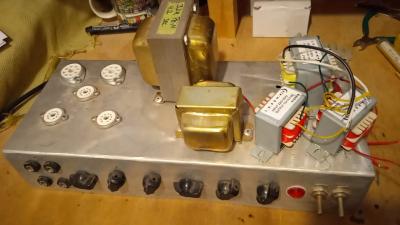

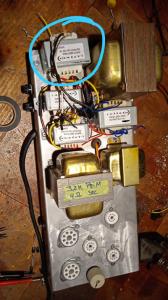

hola, chicos yo me hice uno pero me faltaba el transformador de voltaje y puse 3 transformadores en serie para alcanzar los 660volts, primero puse uno de 220 a 12volts y desde ese me conecte de los secundarios de 12volts a los otros 3 transformadores todos en paralelo 12 con 12 y los primarios de 220v los uni en serie para los 220+220+220=660volts y funciono sin problema, le puse primero 2 trafos para dar 440v y un rectificador de onda completa pero se calentaban mucholos transformadores y era por el cambio de potencia al bajar el voltaje subia la corriente y se calentaban los trafos, estuve varias semanas en eso hasta cambie los trafos por unos de mas corriente pero se calentaban igual. al final deje los 3 trafos de 1 amper y uno de 3 amper para el que da el inicio y funciono,
tiene 2 canales uno hi y uno low
el low la guitarra suena super cristalina pero con bajo volumen como la mitad y el hi suena muy distorshon y con gran volumen
lo uso para el bajo y suena pesadito
la guitarra depende de las capsulas simples o dobles
tiene un sumbido tipico de ampli a tubo pero con capsulas malas se incrementa, con campulas buenas nose siente bulla de tierra
, me costo bajarle el sonido de tierra y aun trato de bajarlo esta semana grabare un videopara que vean como suena y me opinen

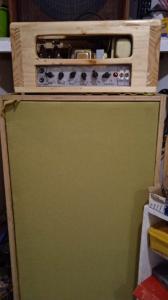

ayi subi fotos de como lo fuy armando saludos
Subir
Carba
#63 por Carba el 25/04/2021
#62 Renato con el tema de las tierras, le hiciste el "bus de tierras"? en el mío le hice el bus soldado a todas las carcazas de los potenciómetros y fuí uniendo ahí todas las tierras y ese "bus" que lo hice con un alambre de cobre de los coaxiales que usan para la televisión, lo conectas a la tierra del tomacorriente si mal no recuerdo (que alguien me corrija si estoy errado). Igualmente al subirle al GAIN sube un poco el ruido y es verdad que si no tenés la bendita jabalina a tierra en tu red electrica es medio al pedo jajajajajajaja, pero el mio lo hice así y suena de maravilla.

Saludos !
Subir
lji0041
#64 por lji0041 el 25/04/2021
Si los potes están en un chasis metálico no es necesario hacerles un bus.
Subir
RENATO ARCE
#65 por RENATO ARCE el 26/04/2021
si uni todas las tierras en un bus y a el chasis y a la patita del centro del enchufe (aqui en chile es la de al centro la tierra ) y tengo una barra coperwel que es la que ateriza la tierra de toda la casa pero tengo otra lista para instalarla en la misma sala de ensayo , hoy meti bulla un rato y siento que el zumbido de tierra baja cuando estas tocando y cuando dejas de tocar sube como de apoco y me da la impresion que se recargaran los condensadores porque pega como un pencazo al volver a tocar y despues baja el volumen a normal me di cuenta hoy, el canal limpio suena mas limpio con guitarra de humbuker tipo 335 , con una estrato (squier que tengo) suena menos limpio , supongo que es la diferncia de ganancias en las capsulas, y el ruidos y hum bajanconsiderablemente, las capsulas de la esquier es mas basica asi que tb incide en el sonido final

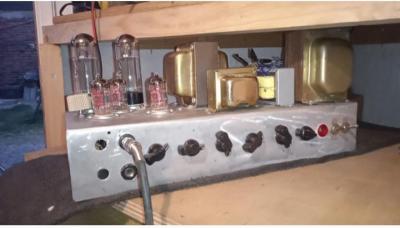

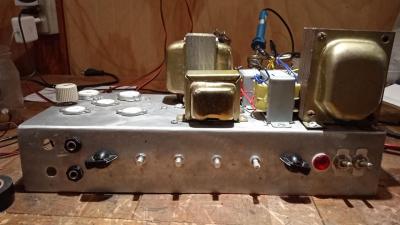

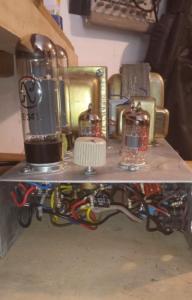

adjunto otras fotos que encontre, no le hice placa lo conecte punto a punto
Subir
acamm
#66 por acamm el 28/04/2021
Hola Renato, felicidades por el ampli.
RENATO ARCE escribió:
uno de 220 a 12volts y desde ese me conecte de los secundarios de 12volts a los otros 3 transformadores todos en paralelo 12 con 12 y los primarios de 220v los uni en serie para los 220+220+220=660volts y funciono sin problema

Creo que no lo he entendido bien¿Utilizas 660V para en un ampli como el del esquema?...si encima rectificas creo que es mucha diferencia de tensión.
Subir
1
RENATO ARCE
#67 por RENATO ARCE el 23/08/2021

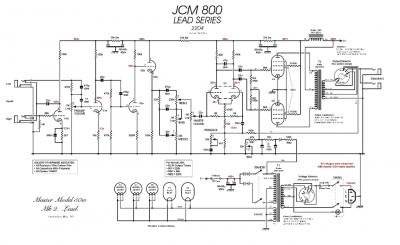

si segun el plano

https://mhuss.com/MyJCM/JCM800_2204.gif

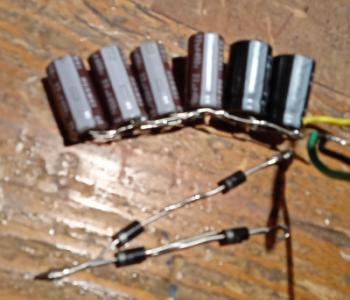

660 volts de corriete alterna salen del transformador , al pasar por los diodos rectificadores y se juntan los cuatros en series de 2 en dos, el voltaje baja un poco y despues del rectificado pasa a los condensadores de 50+50 y 500v quedan en 468 o 470 volts de corriente continua que es el voltaje con el que empieza a trabajar en esa primera etapa e ampli despues los condensadores y resuistencias que vienen a continuacion bajan a 390v, 340v hasta 334v c.c. se observan la rama de arriba del circuito, ese es el divisor de voltajes para cada etapa del ampli, la que utiliza mas voltaje es la delos tubos grandes.

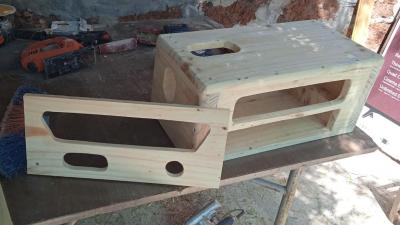

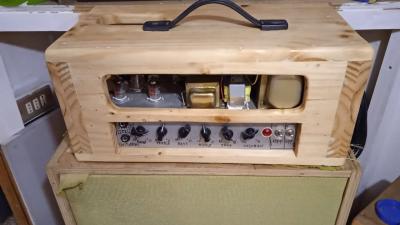

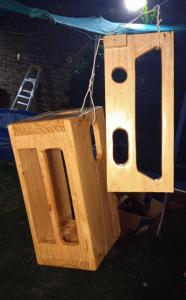

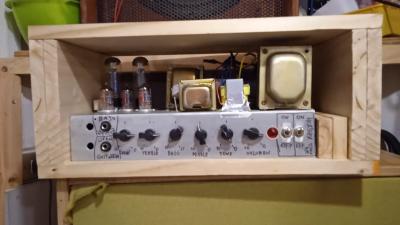

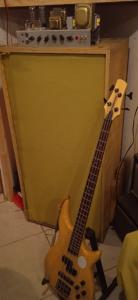

aun no pongo la barra o jabalina de cobre en mi estudio pero estas semanas hice dos amplis tipo fender mattina de un diagrama que encontre con rever, no hice la rever pero este tenia un control de agudos y uno de bajo , que modifique y copie el mismo del jcm 800 y quedaron bastante buenos le hice la cajita y los voy a barnizar esta semana y poner la tela les dejo unas fotos de ellos, uno lo tenia hecho de hace un tiempo pero no e gustaba como sonaba y lo desarme entero y lo hice de nuevo lo singular de todo es que use transformadores de voltaje para adaptar las impedancias del tubo de potencia al amplificador, puse un trafo de 12+12 v /220v y otro de 6+6v / 220v y suenan distintos el primero suena mejor con un parlante o configuracion de parlantes en 16ohms y el segundo en 8 ohms, les dejo fotos ESTAN COMPRIMIDAS

ESTE ES EL ESQUEMA QUE UTILICE PARA LOS 2 AMPLIS CHAMP MATINNA

https://www.offsetguitars.com/personal/sookwinder/cr3/CR3%20schematic.jpg
Subir
RENATO ARCE
#68 por RENATO ARCE el 23/08/2021
LES DEJO LINKS DE MI INSTAGRAM Y YOUTUBE DONDE SUBI COMO LO HACIA Y PRUEBAS DE CADA AMPLI

https://www.instagram.com/tv/CSnxfXxHaXK/?utm_source=ig_web_copy_link

https://www.instagram.com/p/CSk4E-vjo93/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSZ80WTnvp8/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSYPCA0nTDw/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSS4JosHdC2/?utm_source=ig_web_copy_link

https://youtu.be/8MMW8f5uIbI

https://youtu.be/O9LdtxMX1Qw

HOY CONECTE UNA GUITARRA A UNO DE OS AMPLIS Y LA OTRA ENTRADA LA CONECTE AL SEGUNDO AMPLI Y SE COPIARON LAS SEÑALES Y SONABAN AMBOS CON UNA GUITARRA Y SE NOTABA LA DIFERENCIA DE SONIDO DE UNO Y DE OTRO UNO QUEDO MAS BRILLANTE Y EL OTRO MAS OPACO DEBE SER POR EL TRANSFORMADOR DE SALIDA
SALUDINES DESDE SANTIAGO DE CHILE Y SE NOS VIENEN LAS FIESTAS PATRIAS LAS MEJORES FIESTAS
TIKITIKITI
