Los del foro nos vamos a currar un clon del jcm800 a 18w

Christian Ariel Cano
por el 16/09/2019
Hola, yo fabrico transformadores, lastima que soy de Argentina si no les haría de la tensión y corriente justa que quisieran. No tengo experiencia con los trafos de salida, pero cuando haga este ampli voy a probar diferentes vueltas, diámetros de alambres y núcleos para pasar luego las conclusiones.
No tengo mucha experiencia en válvulas, si en electrónica "sólida" pero yo no alimentaria los filamentos en serie. Es más, para hacerla más fácil y seguro, independiente del trafo y tensión del filamento, usaría un 78xx por válvula que son baratos y, al poner uno por válvula no van a tener mucho problema de corriente por tanto de disipación. Espero sirva mi idea, saludos y muchas gracias por el trabajo (o laburo como decimos acá) que están haciendo!
Subir
OFERTAS Ver todas
  • -59%
    Hughes & Kettner Spirit AmpMan Classic
    145 €
    Ver oferta
  • -20%
    tc electronic Hall of Fame 2
    111 €
    Ver oferta
  • -15%
    Hughes&Kettner TubeMeister Deluxe 40
    679 €
    Ver oferta
Lespaulhc
por el 16/09/2019
Pues colega Argentino gracias por el consejo pero yo antes de poner disipador y 78xx prefiero en serie en paralelo o como sea menos poner un 78xx...que ya he puesto varios .
Subir
Tonyguitar
por el 16/09/2019
Ami no me gustan los 78xx, Dan muchos problemas cuando hay más de 0.5A de consumo, se calientan mucho y a veces se vienen abajo hasta con disipador.


Lo mejor es AC.
Subir
Lespaulhc
por el 16/09/2019
Lo mejor es Ac Dc
Subir
1
Christian Ariel Cano
por el 16/09/2019
No mete ruido AC?
Subir
Tonyguitar
por el 16/09/2019
No, se trenza el cable ac y luego se referencia a, masa con dos resistencias de 1k, a mi nunca me dio ruido así.
Subir
Christian Ariel Cano
por el 16/09/2019
Perfecto
Subir
Lespaulhc
por el 16/09/2019

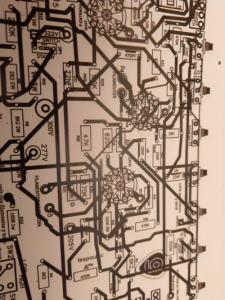

Vais a flipar de lo que me encontrao en la pcb testear u19 r30 u17 y el pin 2 de la valvula del medio la s.catodo...
Flipante...os voy a poner una inagen haber si alguno acierta el error.yo ya lo vi.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
por el 16/09/2019
No monteis la pcb hasta que yo la haga funcionar please.
Subir
princi
por el 16/09/2019
Puff hay un "lio" de pistas ahí, que es imposible seguir,,, viendo el esquema eléctrico e intuyendo el de montage que has subido,,, del pin 2 sale al U19 por un lado y a las dos resistencias por otro,,, y luego de la R30 y del U19 al U17 según el esquema seria correcto,,, pero no lo veo claro, la pista de la R30 hubiera sido mejor llevarla al U19 y de ahi al pin 2 aunque solo sea para quitar pistas de debajo del zocalo de la válvula,,, pero no se, no puedo testear nada ahora.
Subir
princi
por el 16/09/2019

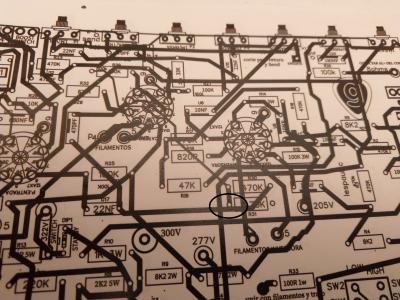

Ese punto es sospechoso,,,
Archivos adjuntos ( para descargar)
15686663769086789055092771349668 copia.jpg
Subir
princi
por el 16/09/2019
Puede estar ese pin de la resistencia en corto con la pista,,, mañana lo veo con el polimetro,,,
Subir
