mañana, antes de soldar nada, volveré a darle un repaso a esto que comentas.
la unica cosa "rara" que he tenido que hacer es hacer un agujero en una de las pistas porque el condensador de 100nF que tengo es de pata corta y muy largo, el agujero original no me daba ... jeje (lo he marcado en la foto anterior)
Si, esas cosas pasan, verifica que no hay cortos en la pcb y que no haya pistas cortadas.
Se que no afecta, además los valores están bien, pero no sé, soy de esos que le gusta hacer las cosas bien jeje
No sé que haré, lo mismo les monto estos para poder seguir avanzando y ya cuando tenga que hacer un pedido los cambio...
Hay muchos amplis de instrumento que usaban potes lineales para volumen. Al principio incrementan más volumen (para el oído) y al final menos (para el oído). También en algunas guitarras.
Un pote logarítmico da la sensación de ser más progresivo. Pero hace lo mismo.
2
Tiraré palante entonces!!

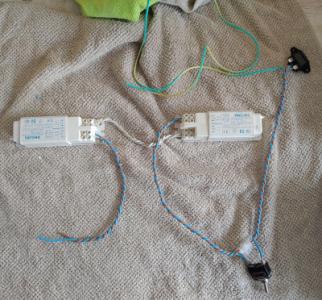

¿Me podéis confirmar que esto estaría correcto?
¿Da igual de que trafo saquemos los 12v para los filamentos? ¿Valdría cable normal AWG22 o también mejor con cable de "luz"?
El cable de tierra, ¿al tornillo del primer trafo?
En principio lo he enchufado así en vacio y me da 200v/11,56v en el primero y 11,56v/193v en el segundo. El switch funciona OK.
Archivos adjuntos (
loguéate para descargar)
Yo pongo a tierra todas las carcasas de los trafos.
12 v los sacas de cualquiera de los dos trafos. Da igual
OK! La tierra no hay que conectarla a la pcb ¿verdad?
Me acabo de dar cuenta de una cosa, el condensador de 120pF, si no se va a poner el switch de "Bright" no es necesario ¿no? Ya os he leído de que ese switch no hace gran cosa.... Así que quitaré el condensador...
Sí. El plano de masa de la PCB a tierra también, si no recuerdo mal.
Creo que lo mejor era poner todas las masas a un punto. Como si fuera una estrella. También el chasis, el frontal, etc...
Que me confirmen los jefes.
El condensador ese si no recuerdo mal es opcional, pero yo sí noto efecto, es como un crunch muy guapo.
