Conversión Fame Tube 5 Special a JCM800.

#49 por chapuzator el 24/08/2015
#46 estoy súper gaseado con el plexi, pero me gustaría hacer otro, que esté funciona tan bien que me da cosa tocarlo más.

#47 pregúntame lo que quieras, yo también tuve dudas sobre el VR pero hay un video en Youtube que lo explica y yo te digo fondee se conecta exactamente.

#48 el frontal es un formato a4 de pegatina color crema imprimido en la impresora y el diseño hecho con autocad, encima puse papel transparente de forrar libros adhesivo, pero con un frontal a medida de metacrilato o aluminio flipas.

El mueble he intentado mantener la estética del fame porque sí no al final no parece ni fame ni marshall , lo suyo para clavar el marshall es pillar un MG de segunda mano y usar el mueble creo yo.
Subir
2
#50 por TonyGT-Ibiza el 26/05/2017
chapuzator escribió:
TonyGT-Ibiza escribió:
¿Y comprando los trafos tu sabrias armar eso desde cero en un mg??
Es que esa opcion me mola mas, luego aprovecho el altavoz, mueble y chasis y lo otro iria a la basura.

no se si sera legal citarte de un hilo a otro, bueno, si esta mal que me castigue un moderador :D


Fuera de bromas y volviendo al temilla, ¿entonces me estas diciendo que tu del fame lo unico que aprovechabas eran los transformadores, los zocalos de las valvulas y poco mas? osea, ¿que cuando compras la placa esa para hacerte el jcm800 ya te viene la informacion de como hacerlo con los trafos y todo lo montas sobre esa placa desce cero sin utilizar para nada la otra? voy a revisar un poco mejor el hilo que he pasado asi de puntillas y no lo he visto bien, siempre me pasa lo mismo, hablo antes de revisar la info bien.
Pues si es asi entonces me busco un combo pequeño de segundamano que me guste y lo destripo para hacermelo todo ahi dentro, en ese caso incluso me puede servir un combo con un mueble grande con altavoz de 1x12".

----
edito, no me habia fijado que desarmas el ampli por completo para sacar los transformadores enteritos y tirabas la placa original del fame a la basura :risa:
¿pues entonces que necesitaria, un ampli de mueble, dos transformadores, zocalos de valvulas y ya el resto condensadores potenciometros etc?
¿no sabras el modelo de trafos que hay que usar para buscarlos por internet y asi ir mirando un poco el tema?
Subir
#51 por chapuzator el 26/05/2017
#50 Exacto, solo usas los trafos (aparte del mueble, altavoz, chasis y tal) en la página de la placa (y por tanto en este post) viene una lista con todo lo necesario en cuanto a componentes, lo ideal seria pillar un mueble marshall con cono de 12" eso seria lo mejor, tipo mg, valvestate, park etc y usar el mueble, altavoz y chasis.

Aparte de lo que viene en la pagina de la placa necesitarias las 3 valvulas, los dos trafos y los zocalos, las rubí no son caras y van bien, las JJ también.
Subir
#52 por TonyGT-Ibiza el 27/05/2017
Si, he mirado el pdf, lo unico que no veo es donde dice que modelos de transfadores se pueden usar.
Subir
#53 por TonyGT-Ibiza el 27/05/2017
mira, este transformador como transformador de salida podria valer creo:

https://es.aliexpress.com/store/product/Single-ended-6p3p-el84-el34-tube-amp-output-audio-transformers-import-Z11-output-of-0-4/514210_32812443182.html?spm=2114.04010208.3.2.k0mrvI&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_10068_5010017_10136_10137_10157_10060_10138_10155_10062_10156_437_10154_10056_10055_10054_10059_303_100031_10099_10103_10102_100026_10096_10147_10109_10052_10053_10107_10050_10142_10051_5020017_10084_10083_10080_10082_10081_10110_519_10111_10176_10112_10113_10114_10182_10185_10184_10032_10078_10079_10077_10073_10123_142,searchweb201603_16,ppcSwitch_5&btsid=bc1ec38e-d4fa-4a90-b8df-b6c017317045&algo_expid=9a3535ed-29c3-4be4-b9f1-349ebfe36e65-0&algo_pvid=9a3535ed-29c3-4be4-b9f1-349ebfe36e65


pone que es para la EL84 que si no me equivoco son 5w como es este caso, ahora me falta saber cual es el otro transformador, creo que necesitaria saber como son los secundarios, por que al primario le aplicas 220v y en el secundario obtendria la tension deseada para alimentar el circuito, ¿estoy en lo cierto?

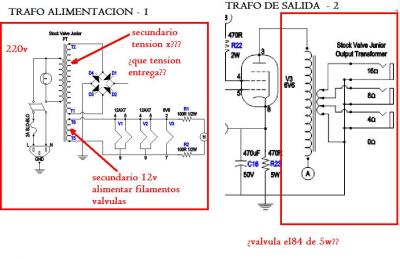

corrigeme si me equivoco, si es correcta la foto que te he puesto, solo me falta averiguar la tension que tiene que entregar el secundario del primer transformador, lleva 2 secundarios, el de arriba que alimenta el puente rectificador el trafo de salida parece ser que puede servir cualquiera, no hace falta que sea muy potente:
Archivos adjuntos:
Nueva imagen de mapa de bits.JPG
BBCode:
Subir
#54 por chapuzator el 27/05/2017
Tío, si te digo la verdad estoy pegadisimo en el tema de transformadores, menos mal que los tenia ya en el ampli, pero para saber exactamente cuales necesitas, el usuario jaropda lo sabe ya que el también montó el proyecto y pilota mas que yo.

Lo que si te puedo decir es la página donde yo lo pedi todo, alli los venden y creo que son de mas calidad que los que puedes encontrar en aliexpres:

http://www.banzaimusic.com/Transformers/

Aunque puede ser que los de alí te valgan.
Subir
#55 por acamm el 27/05/2017
Hola a todos,

No he montado nunca este ampli.
Tony, en el transformador de alimentación, el secundario de los filamentos de las válvulas es de 6,3V, 1,5A.
El secundario de alta tensión no lo sé. Si el compañero Chapuzator y cia., en un inmenso acto de generosidad, pudieran medir la tensión dc en la salida del rectificador (con y sin standby encendido) y en el punto que aparece en el esquema como A ( salida de R4 ) podríamos afinar bastante más, pero creo que este te podría servir:
https://www.tube-town.net/ttstore/Transformer/Power-Transformer/Toroidal/Toroidal-30VA::2192.html
Para el trafo de salida de una 6v6, se puede usar el Hammond 125CSE que se encuentra en muchas güebs.
Ánimo que seguro que lo disfrutarás..
Subir
#56 por Tokai el 27/05/2017
Ese transformador del Fame entrega en el secundario de alta 275 VAC. Tras rectificación dependerá de la eficiencia de la misma, pero no va a bajar de los 360 VDC siendo unos 375VDC si vamos con rectificación a diodos por lo que no creo que ese toroidal sirva.

El que encajaría en toroidal sería este:

https://www.tube-town.net/ttstore/Transformer/Power-Transformer/Toroidal/Toroidal-80VA::6369.html

O si no un Hammond, sería este si la rectificación es con una 5Y6, si no es demasiada tensión:

https://www.tube-town.net/ttstore/Transformer/Power-Transformer/Fender/Hammond-290AEX-Fender-Power-125P1B-022772::3976.html

Y el trafo de salida para una 6V6 sería este:

https://www.tube-town.net/ttstore/Transformer/Outputtransformer/Fender/Hammond-1750C-Fender-Output-125A35A-022905-Champ::2200.html

O este si queremos otras impedancias de salida:

https://www.tube-town.net/ttstore/Transformer/Outputtransformer/Fender/Hammond-1760C-Fender-OT-125A35A-022905-UPGRADE-Champ::3970.html
Subir
#57 por Tokai el 27/05/2017
TonyGT-Ibiza escribió:
por que al primario le aplicas 220v y en el secundario obtendria la tension deseada para alimentar el circuito, ¿estoy en lo cierto?


A día de hoy no debería llegar a un domicilio menos de 230V, y suele ser más si tu y tus vecinos no lo tenéis todo en marcha. Si hacéis cálculos hacedlos sobre 230V
Subir
#58 por TonyGT-Ibiza el 27/05/2017
gracias por la aclaracion a todos, si tienes razon, es 230v, siempre me confundo con eso.
Ya hace mucho que no me monto ningun previo de valvulas, hice 2 hace ya mucho tiempo y me creia que los filamentos se alimentaban con 12v y resulta que era con 6v, por que me acuerdo que el circuito tenia un 7812 y claro, alomejor al ser dos valvulas iva la alimentacion de los filamentos en serie seguramente y de ahi mi confusion con los 12 v :D
¿entonces el transformador que alimenta este circuito tiene que ser aproximadamente un primario 230v y un secundario de 275vac que, al la salida del puente de diodos se me sube a mas de 300vDC?? ¿y un segundo secundario con 6v?
¿por que salen tan caros los transformadores estos? ¿que misterio tienen? ¿habria algun problema en usar alguno mas barato o hay que tener en cuenta el amperaje que soporta el trafo por tema de consumo de este circuito?
y para el trafo de salida ademas de los que has puesto ¿podria valer uno de esos cutres que venden en aliexpres? supongo que el dato importante es la impedancia de salida y los watios que soporta, ese es un amplificador de 5w, por eso digo que podria valer cualquiera por pequeñajo se quea, disculpadme si hago preguntas tontas, pero asi voy aclarandome un poco sobre el tema, muchas gracias.
Subir
#59 por Tokai el 27/05/2017
#58

Con la rectificación a diodos sube más, hasta los 375VDC, ya que es mucho más óptimo que una rectificación a válvulas donde hay resistencia.

Lo de los transformadores caros, tienen que ver con el cobre que llevan y por la cantidad de hierro en lo que sería su estructura. Además tienes que asegurar precisión en la corriente que suministra para alimentar las válvulas sin problemas y el circuito, que sean estables, y no vibren metiendo ruido en el ampli.

No te recomiendo los de Aliexpress, los trafos si no son buenos duran un suspiro, meten un ruido del carajo, y además los de salida son cruciales para el sonido. Son caros pero mejor que sean buenos o como digo es tirar el dinero.
Subir
#60 por TonyGT-Ibiza el 27/05/2017

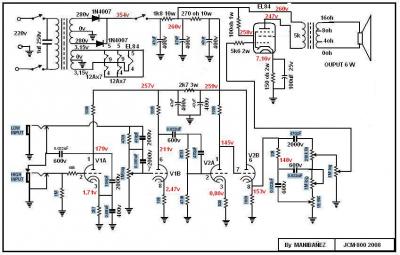

Pongo una fotillo del que se monto manibañez, fue un jcm800 iugal que este pero casero y con la ayuda de phakkito, es con segundario a 280v el que puso, mas o menos como el toroidal que puste tokai.

el trafo de salida lo he estado buscando y aqui es donde mas barato sale, lo digo por ver si me sale al final mas rentable comprar el fame, por que ademas como dice tokai estos no son fiables:
http://www.ebay.com/itm/Output-Transformer-OT-EL84-Tube-Valve-Amp-DIY-fender-marshall-Push-Pull-15W-/191978930538?hash=item2cb2d6016a:g:YjQAAOSwgmJXzT2L

y el de alimentacion he mirado y salen carisimos, todos los veo por los 50€ o asi.





y el trafo de alimentacion he estado mirando y no bajan de 50 euros, mas luego las valvulas, los zocalos y buscate un ampli averiado para meterlo dentro, entiendo con razon que lo mas rentable es comprar el fame y hacerlo con ese. y, seguro que tambien es facil hacerlo con este:
https://www.thomann.de/es/laney_cub8.htm?ref=search_rslt_laney+tube_235737_5


tienes toda la razon tokai, haciendo cuentas lo mas rentable es pillar el ampli y destriparlo, ademas, el laney este me mola mogollon, tirar 70 u 80 euros en trafos malos (por que tirando por lo bajo se me va ese dinero) y que sean una castaña, ya te digo yo que cae el laney este, luego le pongo una salida para altavoz y este bicho enchufao a un celestion de 12" tiene que ser la ostia y no sale nada caro, esto con 200 euros casi que lo tienes hecho.
Archivos adjuntos:
BBCode:
Subir
