#1 por Carlos B el 31/01/2019
Nuevo proyecto que será algo diferente. Rollo telecaster thinline pero...eso...diferente..

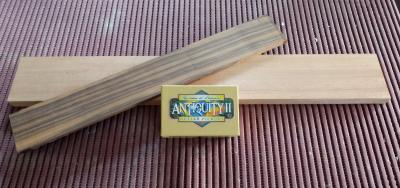

Cuerpo de black korina, tapa de arce flameado carbonizado, mástil de khaya y diapasón de palo de hierro. La madera del cuerpo estoy pendiente de recibirla, lo del mástil lo tengo todo y ya está en marcha. Por otro lado, tengo para hacer una semi-hollow, que no se si lo pondré en este hilo o en otro nuevo. Pero a lo que importa, la radiocaster. En el puente utilizaré una pastilla que compré tirada de precio en una tienda que liquidaban productos, concretamente una Seymour D. Antiquity II para jazzmaster y en el mástil una Seymour D. STR-1 vintage. El resto ya lo ireis viendo.
El mástil ya lo tengo empezado, no detallaré demasiado los pasos porque son los de siempre.

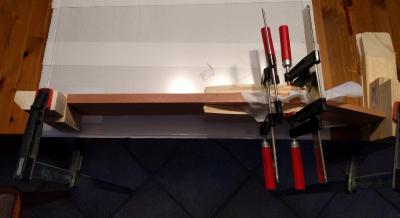

Pala con ángulo, me gustan más que las planas...la pala la he rebajado a 12mm, más adelante le pondré una tapa.

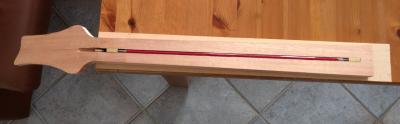

Canal del alma hecho y forma de la pala también.

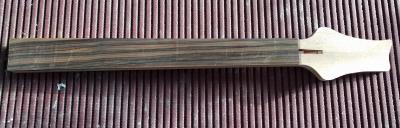

Y el diapasón pegado. Una vez pegado lo he rebajado de 8mm a 6mm con la fresadora, cuando lo radie a 12" quedará ligeramente por debajo de los 6mm. En la foto no se aprecia bien, pero el diapasón tiene un ligero tono rojizo.

Archivos adjuntos ( para descargar)
Subir
1
Atemsartatem
#2 por Atemsartatem el 31/01/2019
Otra vez enganchado aquí!!!! A ver si me animo y pillo un poco de ritmo yo también jajaja. Un saludo Carlos!!
Subir
Jesús
#3 por Jesús el 31/01/2019
Pillando sitio, pinta interesante el proyecto :bien:
Subir
Saruman
#4 por Saruman el 31/01/2019
Me quedo para ver el resultado :okis:
Subir
Carlos B
#5 por Carlos B el 06/02/2019
#2 Bienvenido de nuevo! Tranquilo con lo tuyo, es mejor despacio y con tiempo que corriendo y mal...

#3 Bienvenido, a ver como queda al final..jaja

#4 Espero que guste, bienvenido
Subir
Carlos B
#6 por Carlos B el 06/02/2019
He estado liado con otras cosas y no he podido hacer demasiado, unas fotillos, de como va.

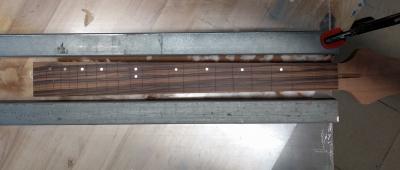

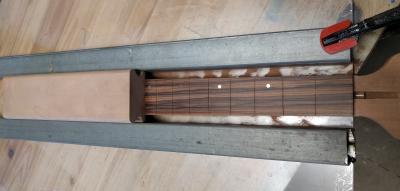

He ranurado el diapasón, puesto inlays (en este caso puntos con barilla de latón) y estoy a medias del radiado. Ya tiene la forma pero me falta lijar, lijar y más lijar...si me da tiempo hoy lo termino y empiezo a poner trastes.


Archivos adjuntos ( para descargar)
Subir
1
Carlos B
#7 por Carlos B el 12/02/2019
Ya tengo el radio hecho, trastes puestos, en este caso jumbo y biselados, falta nivelarlos que lo haré más adelante.

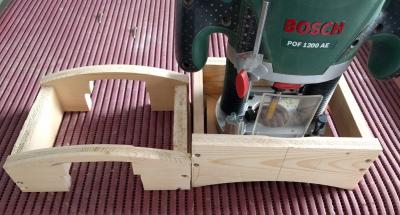

Para el radiado, antes de lijar he utilizado este cacharro que me fabriqué, para dar la forma principal. Existe algo parecido que venden, pero es caro así que si lo puedes hacer pues mejor! Después de dar la forma principal del radio, pues lijar y lijar, como puse en las fotos del post anteriores. Lijado hasta 2500.

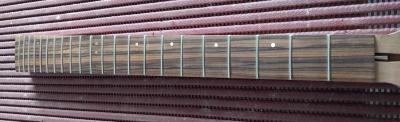

Una foto de los trastes puestos, nada especial. También he puesto los puntos laterales, pero no tengo foto, a parte de que falta lijar para que se vea bien. Ya la pondré más adelante. Los he hecho con barilla de latón vacía por dentro de 2mm.

Archivos adjuntos ( para descargar)
Subir
1
Andro
#8 por Andro el 12/02/2019
Ese jig para el radiado mola mucho.. me quedo con la idea para el futuro :okis:
Subir
Carlos B
#9 por Carlos B el 14/02/2019
#8 Me alegra que te guste, lo malo que tienes que hacer 1 por cada diámetro de radio que utilices... pero no cuesta tanto...En la foto no se aprecia, pero has de poner unos topes en la parte donde va la fresadora para que acople con la pieza de abajo y no se salga. Si no lo entiendes, te pongo una foto para que lo veas!
Saludos
Subir
Andro
#10 por Andro el 14/02/2019
Si, creo que se a lo que te refieres.. aún así me queda bastante para terminar el taller. Pero cuando me ponga, si no me aclaro te aviso.. :okis:
Subir
Carlos B
#11 por Carlos B el 14/02/2019

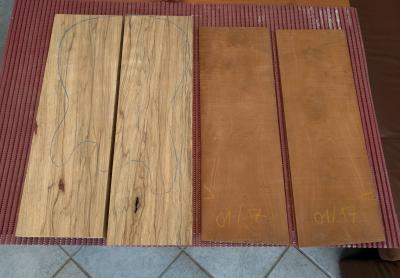

Ya tengo la madera del cuerpo, black korina y la de la tapa, arce termotratado..

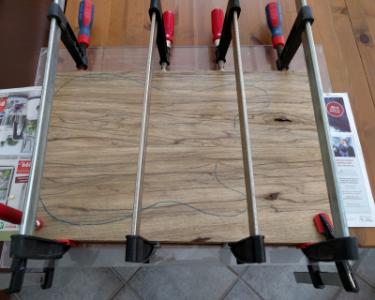

Los tablones del cuerpo ya los he preparado y pegado. Con el cepillo de mano le he dado a los laterales para que estén perfectamente planos y nivelados para poder pegar. La tapa aún no la he pegado, si puedo la pego hoy. Ya pondré como hago los cantos sin necesidad de maquinaria...

Archivos adjuntos ( para descargar)
Subir
1
Carlos B
#12 por Carlos B el 14/02/2019
#10 Ok, cualquier cosa me dices.
