Aqui os dejo mi ultimo engendro, es un jcm800 con etapa de potencia de 8W, el montaje es laborioso pero bien facil a la vez, si os fijais he usado una etapa de potencia a la salida del previo, un altavoz fender que tenia por aqui que por cierto, suena muy bien y algun detalle mas interesante como el de incluir el potenciometro de presencia.

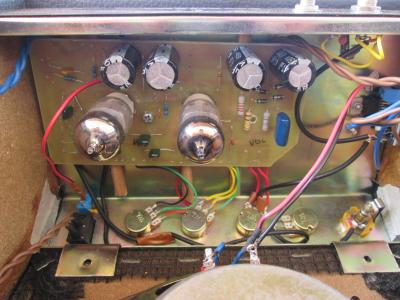

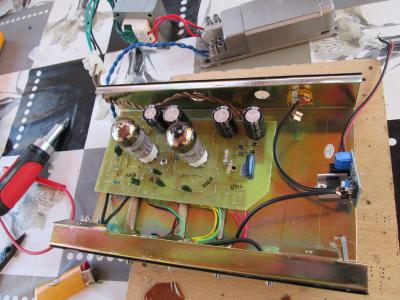

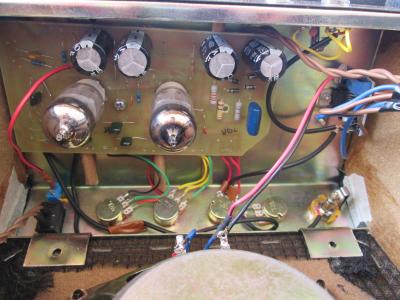

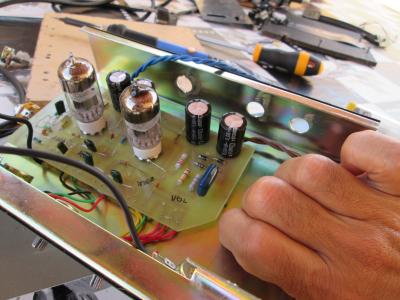

bueno, vamos a ver un poco lo que aqui he hecho, si os fijais bien es el mismo previo que he posteado en este hilo:
https://www.guitarristas.info/foros/jcm800-preamp-sin-ruido-15/290261

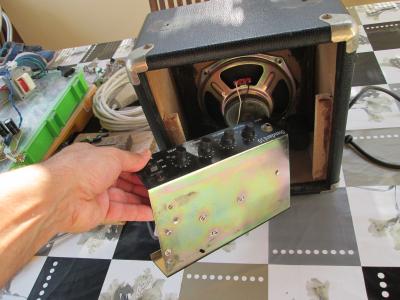

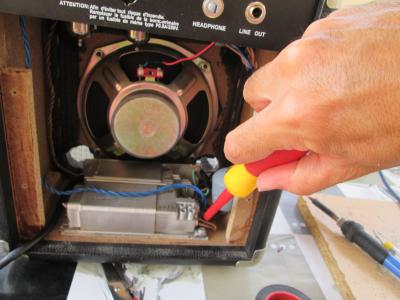

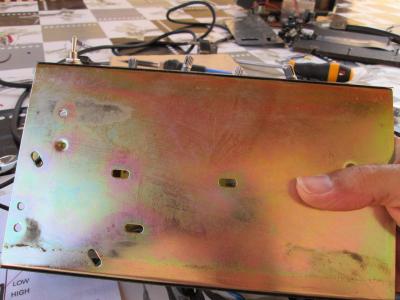

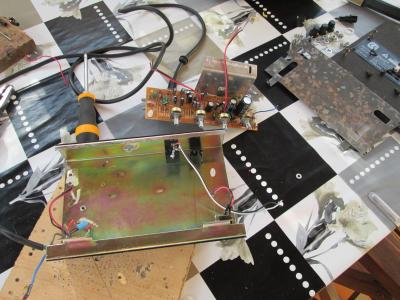

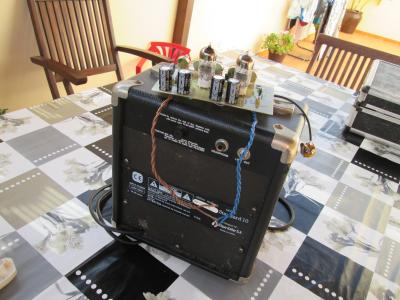

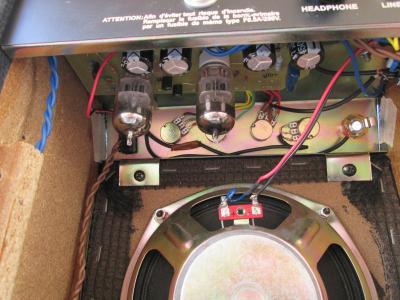

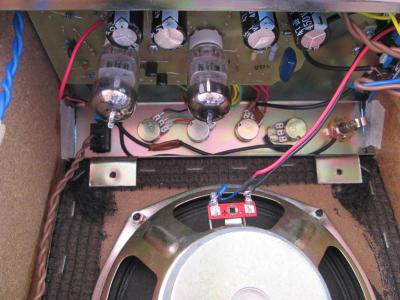

El montaje es realmente barato, he usado un amplificador que me habia regalado un amigo, lo he vaciado enterito, le ha sacado todo el previo, altavoz, etapa de potencia, transformador y todo, he aprovechado solamente el mueble, si os fijais bien vereis todo con mas detalle en las fotos, poco hay que decir por que es algo muy simple, de todos modos comentare 3 cosillas que hay que saber.

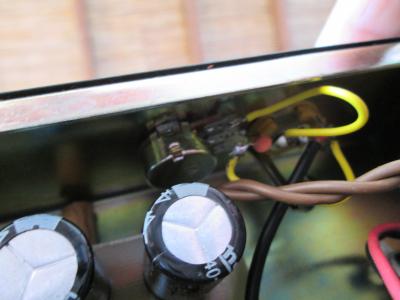

La primera es el control presencia, trata de un potenciometro de 5k que esta conectado directamente al vivo del out con un condensador de 33nf intercalado en serie, cuando este potenciometro lo vamos cerrando, vamos quitando brillo al sonido y se hace mas opaco, esto es necesario por que los altavoces de los amplis baratos suelen ser menos mediosos que los celestion, jensen y compañia, digamos que es como una especie de añadir un control de, emulacion de altavoz, esto era muy interesante con el altavoz original que era realmente malo, pero con el altavoz fender ya no lo es tanto.

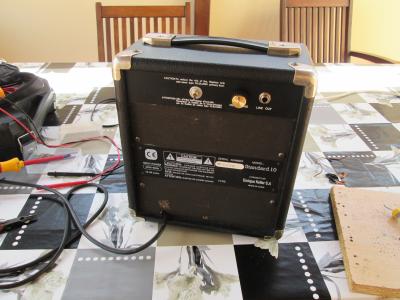

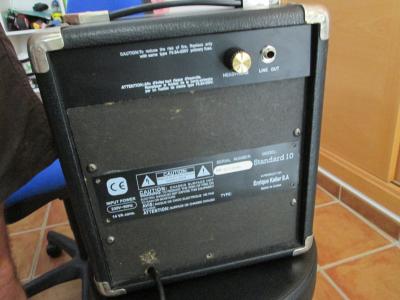

La segunda es tambien sobre el out, de ahi salen dos cables apantallados, uno va directamente a la etapa de potencia y el otro se va a una salida trasera "line out" esto es interesante para poder enchufar directamente a un equipo externo.

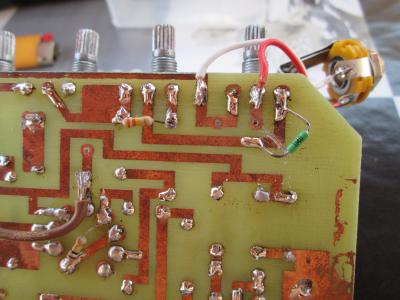

La tercera cosa interesante que se ha añadido ha sido cortar la pista de cobre del master justo antes de llegar al out y intercalar una resistencia de 1M, ademas, hacer un puente con una de 100k en el pote de 1M del master o, sustituir por un pote de 100k, esto es para atenuar el nivel de señal tan alto que sale de este previo.
Hay tambien detalles de los que se habla en el hilo del jcm800 por 15 euros que aqui no voy a volver a repetir, para eso os remito a ese hilo, se ha añadido el interruptor ese de mas gain que activa el condensador del segundo triodo en el catodo, tambien tenemos otros detalles como el de alimentar la etapa de potencia, se puede hacer cogiendo AC directamente de los trafos enfrentados y poner un puente de diodos tal y como hice aqui:
https://www.guitarristas.info/foros/muy-facil-hazte-fuente-para-pedales-sin-ruidos-9v/239230

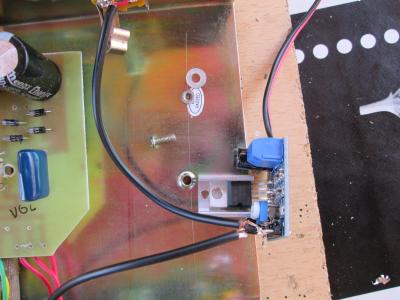

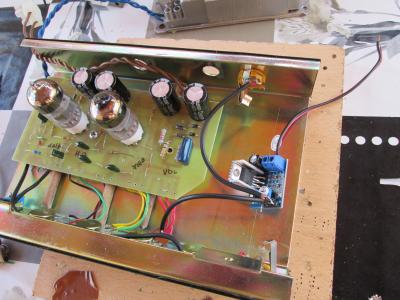

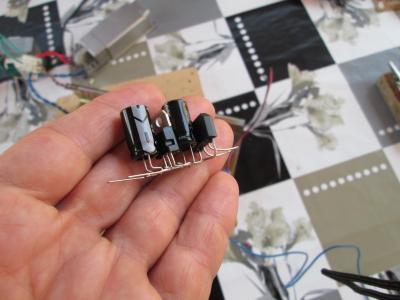

pero como nosotros lo que vamos hacer es una fuente de 12v, pues todo lo hacemos igual pero con un 7812 que seria para un ampli de este tipo:
https://www.guitarristas.info/foros/hazte-ampli-18w-1-5-minutos-muy-facilisimo/292053

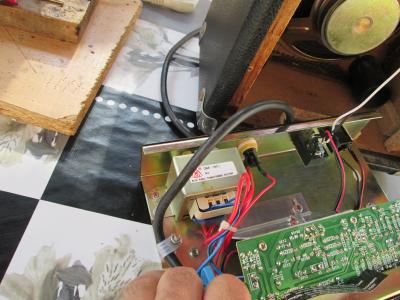

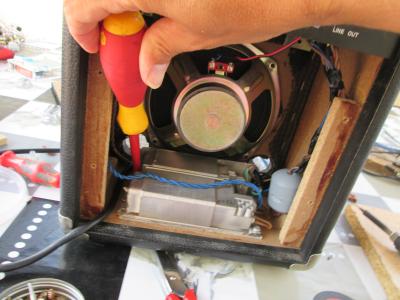

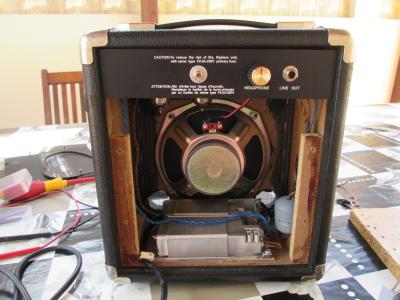

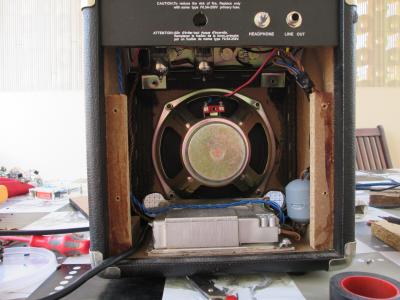

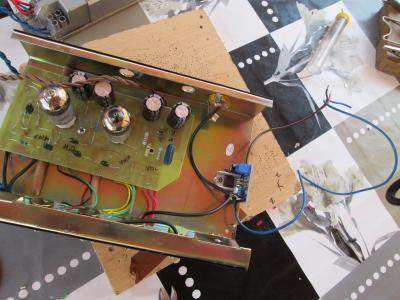

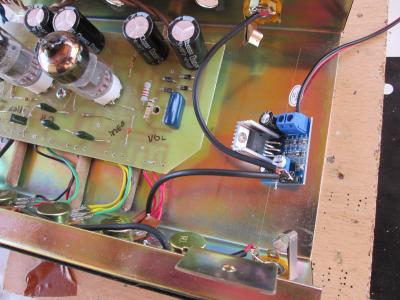

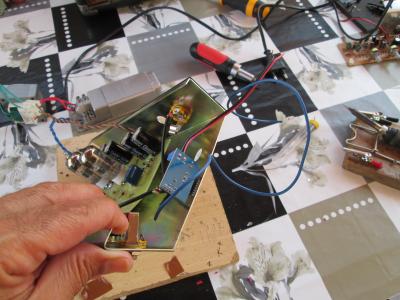

Yo he usado un transformador a parte para alimentar la etapa de potencia que, si bien cierto es que es muy pequeña, para un ampli con un altavoz de 6.5" me viene a dar alimentando con unos 12v unos 5W rms aproxiamadamente, tampoco necesito mas, por que un ampli pequeño de estas caracteristicas no se usa para tocar a mucho volumen.

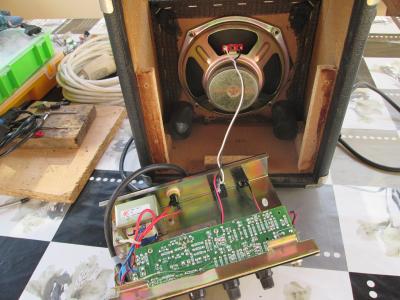

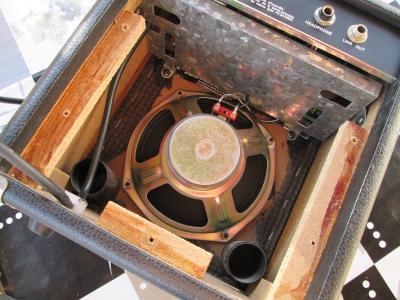

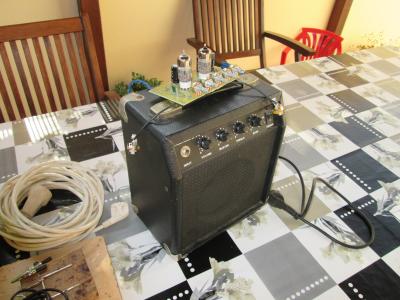

Como ya digo, esto sale tirado de precio, se trata de vaciar un amplificador que tengas por casa que no quieras, o que este averiado y usar el mueble y el altavoz, yo como veis no he aprovechado nisiquiera el altavoz, pero el mueble y el chasis esta muy bien.

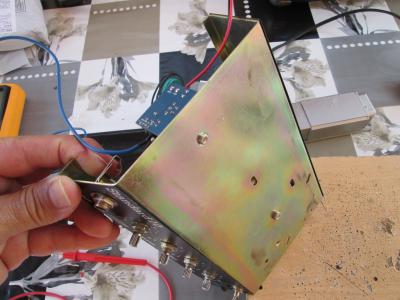

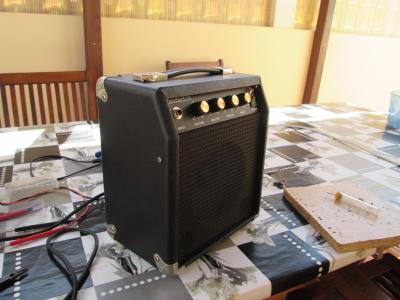

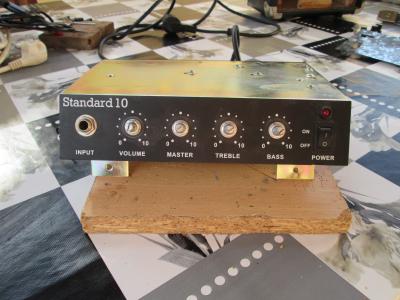

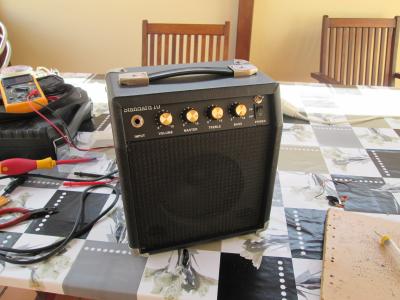

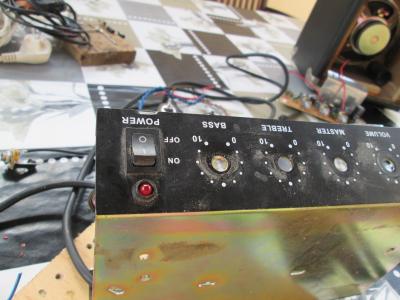

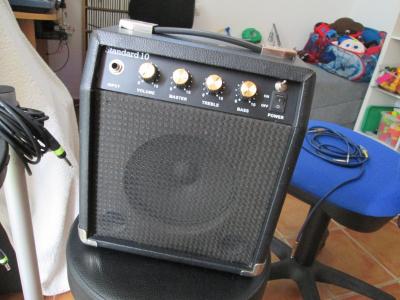

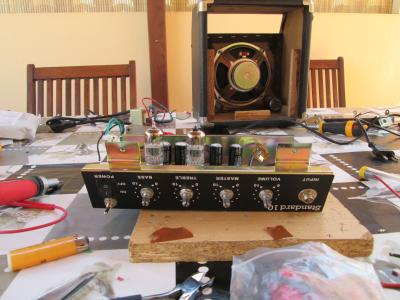

Otro detalle es que el frontal del mio solo llevaba para 4 potenciometros, y no queria complicarme mas la vida, entonces he suprimido el control de
agudos que aqui en este amplificador no me iva hacer falta, lo he dejado puenteado y con los agudos a tope, con el presencia, graves y medios me sobra para ecualizar en lo que seria este mueble, el control de agudos no me interesaba para nada, asi que se deja al 10 y puenteado.

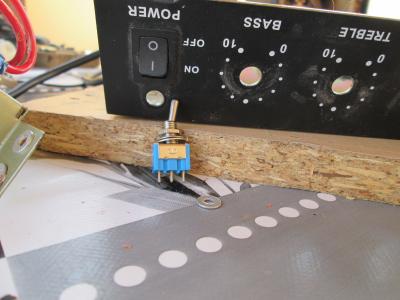

Donde iva el led he aprovechado para poner el interruptor booster, recomiendo cuidar mucho el cableado, usar cable apantallado para las conexiones de audio y para las de corriente alterna cable trenzado.

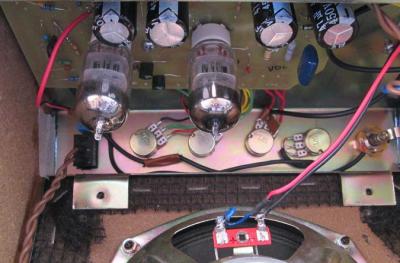

¿solo 20€? es un decir, habra quien tenga que gastarse mas o quien tenga que gastar menos, pero realmente por ahi van los tiros, como valvulas vamos a utilizar estas que salen a menos de 1.5 euros y son valvulas de muchisima calidad rusas:
https://www.ebay.es/itm/6N2P-Lot-of-10-pcs-NOS-Voskhod/272861541777?hash=item3f87d0b591:g:JCAAAOSw3utY5hyw
Si haces cuentas te sale a cuenta, pues tienes valvulas de recambio para otros muchos proyectos muy interesantes que hay por ahi, estas valvulas son perfectamente validas como unas buenas ecc83, solo cambia un pequeño detalle de conexionado en los filamentos, lo demas es todo exactamente igual y de sonido tambien.
Condensadores, mas de lo mismo:
https://www.ebay.es/itm/10pcs-450V-47UF-Electrolytic-Capacitor-16-x-25mm-105C-Aluminum-Electrolysis/362100319594?hash=item544edc656a:g:~bEAAOSwFjlZt1L1
Esto ahoramismo no lo encuentro barato, yo los conseguia a 4 euros o asi las diez piezas, sera cosa de buscar:
https://www.ebay.com/itm/10PCS-9pin-B9A-Plastic-Tube-socket-FR-12AX7-12BH7-12AU7-ECC83-6DJ-6922-PCB-MOUNT/221151512740?hash=item337da848a4%3Ag%3AlvwAAOSwi1tZYOj~&_sacat=0&_nkw=8pcs+9+pin+Plastic+Tube+socket+PCB+Mount+B9A+Base+tube+amp+for+12AX7B+12AU7+diy&_from=R40&rt=nc&_trksid=m570.l1313
Placas:
https://www.ebay.es/itm/5Pcs-10X15CM-10CMX15CM-Single-Pcb-Copper-Clad-Laminate-Board-Ic-New/332206009907?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
jack:
https://www.ebay.es/itm/10pcs-1-4-6-35mm-Silver-Mono-Input-Jack-Socket-Electric-Guitar-Bass-Audio-PL/222887309037?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
perillas marshall:
https://www.ebay.es/itm/10-X-Guitar-AMP-Knobs-Black-With-Gold-Cap-fits-Marshall-Amplifier/291922129334?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
potenciometros:
https://www.ebay.es/itm/10PCS-B1M-1M-Ohm-Linear-Taper-Rotary-Potentiometer-15mm-Shaft-3-Pin-With-Nuts/201673437980?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
Amplificador:
https://www.ebay.es/itm/Power-Supply-TDA2030-Audio-Amplifier-Board-Module-TDA2030A-6-12V-Single-D/112049374001?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
Resistencias, condensadores, diodos y demas supongo que los Diyer tenemos en casa, yo siempre tengo kit de varios tipos, son muy baratos y cuando se me van gastando voy reponiendo.
Quizas nos pasemos de presupuesto, pero tanto los zocalos de las valvulas, como los condensadores, como las valvulas y otros, se pueden pedir en lotes de 2 pcs, es evidente que sale mas barato, pero al pedir en cantidades mas grandes vais a tener para otros proyectos como digo y de recambio.

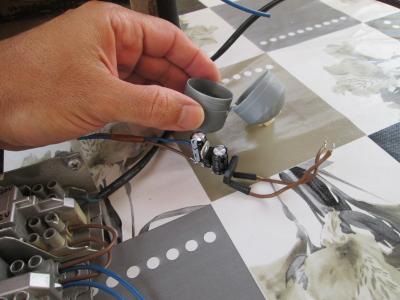

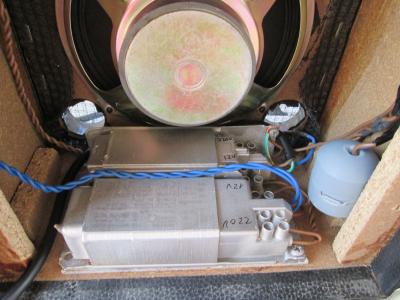

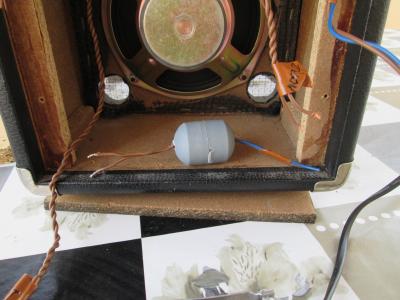

Transformadores, los mejores que yo he usado y mejor resutlado dan son estos:
https://www.milanuncios.com/iluminacion/transformador-halogeno-267428884.htm
se estan retirando ya por que con la entrada del led no se usan, antes se usaban mucho con las lamparas de 12v dicroicas, en wallapop los hay por 1 euro la pieza y son faciles de encontrar tirados o incluso en desguaces de la chatarra.
Todas las resistencias del previo son de 1/4 menos la de 150k del divisor de tension que es de 1watio y la de 20k (que se pone de 22k) de la fuente de alimentacion que debe ser de 1/2w, los condensadores tampoco he tenido en cuenta su voltaje, he puesto muchos de multicapa de 50v,
solo puse de 250v el de 1uf del divisor de tension.
Un video del previo que hice:
[Este vídeo ya no está disponible en Youtube]

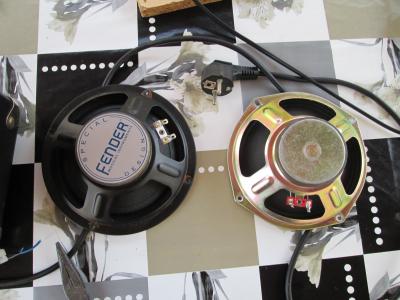

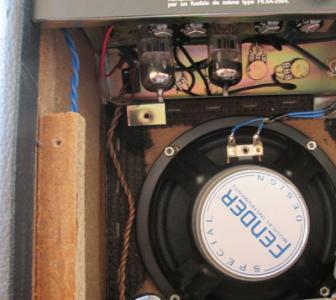

y otro del amplificador, aqui todavia no le habia puesto el altavoz fender, ahora suena todavia mejor:
[Este vídeo ya no está disponible en Youtube]
Las fotos estan desordenadas, pido disculpas, si os fijais, las ultimas fotos son las que deberian estar al principio, pero la putada es que ahora no tengo tiempo de ordenarlas.
