Conexionado humbuckers y push pulls

Solucionado
bikervai
#1 por bikervai el 01/06/2022
Buenas ,voy a cablear 2 humbuckers con 2 push pull y me encuentro con esquemas diferentes,no se a cual hacer caso. En uno de ellos el cable hot lo envia al switch y al push pull,y en el de Seymour Duncan solo va al selector. Pongo los diagramas a ver cual os parece el corrrecto. Gracias
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
Solución elegida por el creador del hilo (bikervai)
Nge
#2 por Nge el 01/06/2022
Hola!

Primero decir que yo no soy un experto en esto.

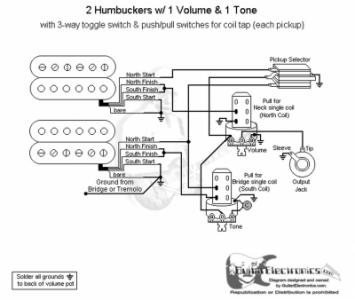

La diferencia que veo es que en el primer diagrama, el split lo hace dejando solo la pastilla con la polaridad norte en la del mástil y con la polaridad sur en el puente. De esta forma, entiendo yo, seguirías teniendo cancelación de ruido en la posición de en medio y en modo split en ambas pastillas.

Creo que es la única diferencia que vas a notar entre uno y otro.

Yo probaría ambas configuraciones para ver qué sonido te gusta más para esa posición que, a fin de cuentas, se convertiría en otra humbucker al uso.
Subir
bikervai
#3 por bikervai el 01/06/2022
El split coil lo hacen los 2 esquemas,no solo en el primero. Pero el cable hot que va al selector tambien lo manda a un borne del push pull en la pastilla del puente del primer esquema....y en el otro no,es lo que no me cuadra...
Subir
Rubiolus
#4 por Rubiolus el 01/06/2022
Te lo ha explicado perfectamente Nge....en el primer diagrama al hacer split te quedarías con Bobina norte en mástil y bobina sur en puente y en el diagrama de S.Duncan te quedarías con Bobina norte mástil y bobina norte en puente. La razón del primer diagrama ya te la han dicho también...para que haya cancelación de ruido en una humbucker (que es lo que vas a hacer en la posición central del selector al hacer split, al estilo de las posiciones 2 y 4 de una strato) una de las premisas que deben tener las bobinas es que su polaridad sea diferente, o sea una debe ser Norte y la otra Sur, que es lo que pasa en el primer diagrama.
Subir
bikervai
#5 por bikervai el 01/06/2022
Ah..ya entiendo,daba por hecho que los 2 esquemas eran norte en mástil y sur en puente...me parecía lo lógico,pero si en el de Seymour no es así no me interesa,además de que no evite el hum de las pastillas al seleccionar la posición central del selector...
