Como se hace un plano de guitarra (eléctrica o acústica)

firel
#1 por firel el 18/04/2011
Para hacer un plano necesitas tener solo estos dos programas
Auto CAD (2009)
CorelDraw (x4)

Paso 1 el diapasón

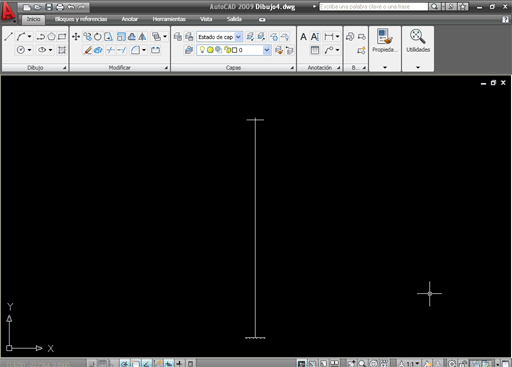

-En Auto CAD tienes que dibujar una línea recta, esa línea es la escala de la guitarra en mi caso es 610 mm, luego se debe dibujar el ancho de la ceja en mi caso es 47 mm


-luego entras a esta página:

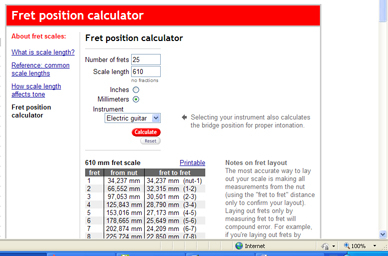

Fret position calculator at Stewart-MacDonald

Pones el numero de trastes que quieras y la escala que quieras luego seleccionas mm y calculas


En la línea que hiciste la mitad o sea 305 mm es el traste 12

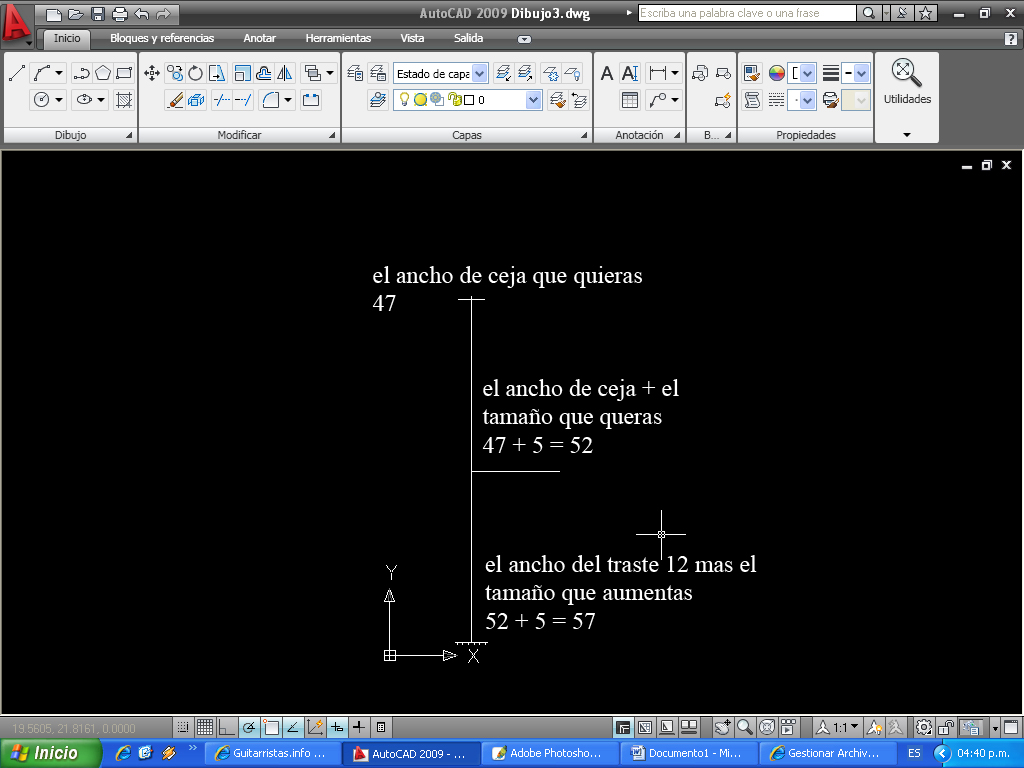

Les explico cómo es que se sabe que ancho debe tener el traste 12 solo se le suma el tamaño que quieras al ancho de la ceja en mi caso es 5 mm y luego en el fin de la escala debes sumarle el mismo número
47mm + 5 mm = 52mm en el traste 12
52mm + 5mm = 57mm en el final de la escala
el ancho de ceja que quieras

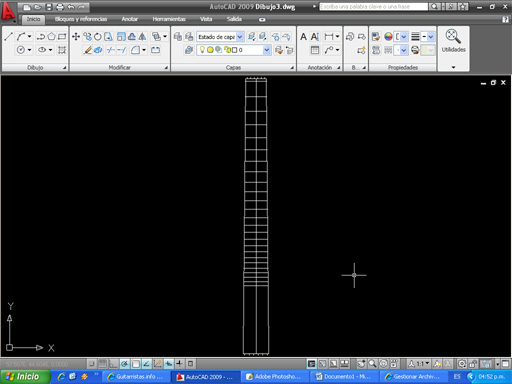

Luego se debe poner los trastes ojo pongan el tamaño con todos los decimales para que sea preciso y unir puntos de final de la escala traste 12 y ceja
y no nos olvidemos de poner la separación de las cuerdas eso es a gusto de cada uno
Ceja 8mm y puente 10mm en mi caso


Nota pueden poner el tamaño que quieran y las medidas que quieran eso es a gusto y comodidad propio

Paso 2 el cuerpo

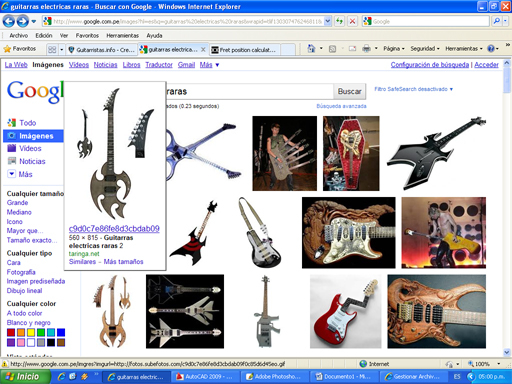

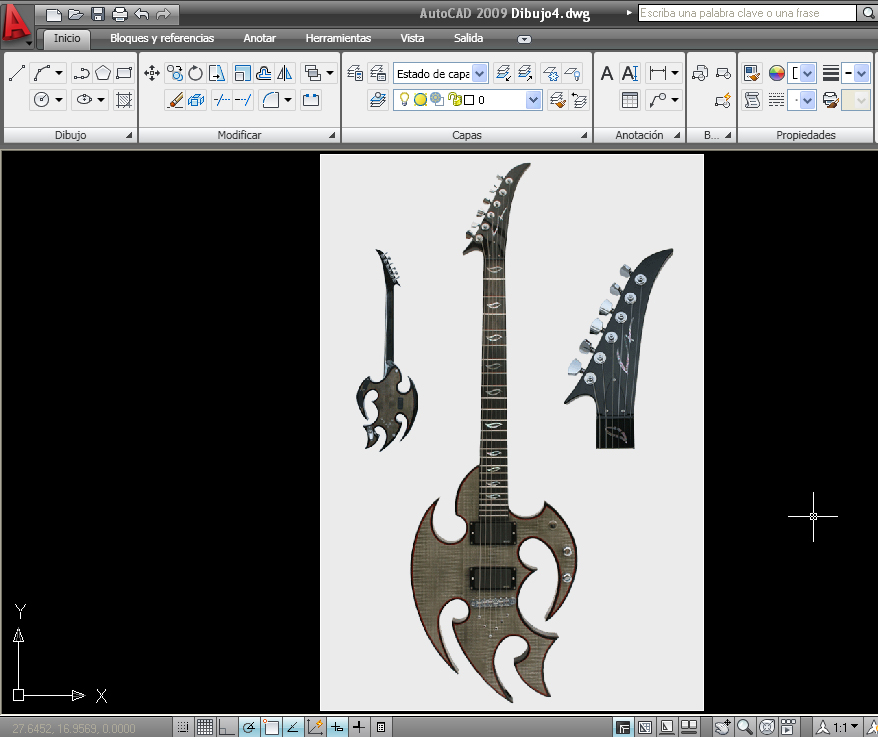

Luego tienen que buscar la guitarra que quieran y pegarla en Auto CAD

Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
firel
#2 por firel el 18/04/2011
Ahora debes seleccionar la herramienta poli línea y repasar todo el cuerpo no importa si esta todo esquinado porque luego se va a suavizar





Luego de que han repasado toda la guitarra seleccionan lo que han dibujado hacen anti clic y buscan edición poli línea
y luego splipe y suavizan todos los puntos para que cuadre bien



Después les queda una imagen muy bonita de una guitarra pero tienen que hacer un paso final para que este lista tienen que descomponer la imagen


después seleccionar cualquier línea de la imagen y escribir "editpol" sin comillas después te dice desea transformar en una pones si y van a lo opción juntar


Después seleccionan todas las líneas chiquititas y dan “enter”

Y les queda una imagen compuesta por líneas del mismo tamaño y muy uniforme


Por último hacer una línea recta en el medio del dibujo y copiar la guitarra y el diapasón en una hoja aparte
Pueden pasar dos cosas puede que la imagen este muy pequeña o que este muy grande si está muy grande se debe escalar más pequeña que el diapasón


Ahora deber seleccionar el cuerpo y moverlo desde el extremo que une el cuerpo con el diapasón

Luego seleccionan la guitarra y la línea del centro hacen anti clic van a escalar y desde el punto que une el cuerpo con el diapasón estirar hasta que ambas líneas la del centro del diapasón y la del centro de la guitarra coincidan al ojo

Después seleccionar la línea del centro y la línea del diapasón hacer zoom y nos damos cuenta de que no coinciden por uno mm hacer anti clic y desplazar la línea para que coincidan perfectamente



Por último estirar las líneas de los extremos del cuerpo para que coincidan con el diapasón y listo
Subir
Jozesh
#3 por Jozesh el 18/04/2011
Una pregunta tronco . Si yo tengo por ejemplo un puente tune o matic que tiene un ancho especifico ,¿ el mastil deberia tener una ancho acorde con el del puente o puedo poner un matil anchisimo con puente estrechisimo ?
Subir
firel
#4 por firel el 19/04/2011
Debes dibujar un diapasón de acuerdo al puente, lo usual es 43mm en la ceja y aumentar 10 mm en el traste 12
en mi caso yo hice el puente de mi guitarra por eso le pongo de separación en las cuerdas 10 mm en el puente


Subir
roberto73
#5 por roberto73 el 21/03/2012
capo, no te molestaria hacer el video de como hacer el diapason en el autocad y luego insertar el cuerpo de la guitarra, la verdad me baje el autocad y no entiendo para nada como usarlo, ni como ingresar medidas, desde ya muchas gracias,
saludos!!!
Subir
dos-tres
#6 por dos-tres el 08/05/2013
Tremendo!! Gracias!
Subir
