Espero no lo tomes a mal mi primer comentario pero especifica que guitarra tienes, que pastilla lleva y que quieres lograr con ese pote(porque lo usaras no?)
Saludos.
1
Le vas a agregar otra pastilla? Quieres que actúen dos potenciometros de tono sobre una misma pastilla?
1
El dice que su guitarra tiene solo una pastilla y un pote de volumen
1
Miratr cualquier esquema de les paul, llevan tono y volumen independiente para cada pastilla, si ves el circuito solo tendras que fijarte en la conexin tono-voluen-jack.
Un consejo, si la pastilla tiene 4 hilos aprovecha y pon un pote push-pull para hacer la pastilla simple, ganaras un poco de versatilidad
Saludos
1

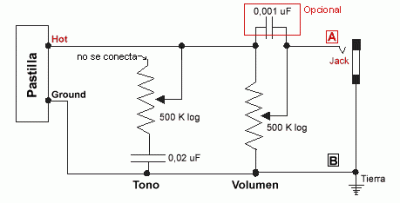

Fácil y sencillo, para toda la familia...
El potenciometro ha de ser logarítmico, suelda las carcasas de los potenciometros entre si y lo sueldas a masa ( tierra, el terminal en el aro del jack ) y si puedes a alguna parte del puente para que las cuerdas estén a masa.
Cambiando el valor del condensador consigues ajustes de tono distintos, a mas valor mas atenuación en los agudos.
Si notas que al colocar el pote extra, tu guitarra ha perdido chicha,
cambia el potenciometro por uno de mas ohmnios ( no mas de 650K ).
Un saludo.
