Clon soldano

txe
#397 por txe el 11/12/2020
joder valla faena yo por eso no me va, joder 20 euros asi me oyen por topdo el bloque los juramentos ,

oye no se prueban sin valvulas con bias tester y la lamparita de corto y todo eso? para evitar la averia
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Kenworht
#398 por Kenworht el 12/12/2020
Se ve que con las prisas se le ha olvidao.
El gas de probarlo, le ha pasao una mala jugada.

Procedimiento, procedimiento, ..
Bombilla en serie sin tubos.
Despues bombilla en serie con tubos.
Despues con tubos.

El bias al minimo , e ir subiendo hasta la medida determinada. 2 horas reajustar.

Siempre que sea bias ajustable ..
Subir
2
Jon Mirena
#399 por Jon Mirena el 12/12/2020
El bias es ajustable y estaba ajustado al mínimo pero se acoplaba sin señal con todo al mínimo que suele ser señal de que el feddback no es negativo si no positivo, pero al cambiar los cables que llevan la señal a las rejas de los pentodos para cambiar la fase me equivoque en uno de ellos y lo solde en la patilla 4 en lugar de la 5 y entonces como es normal la válvula se fastidió y espero que nada más
Subir
Jon Mirena
#400 por Jon Mirena el 17/12/2020
Mientras llegaba la válvula lo probé sacando la señal por el previo y eso no sonaba bien un ruido de masa muy fuerte y los volúmenes no actuaban, parecía claro que tenia un problema con la masa que llega a los controles y efectivamente el cable de masa que conecta la pcb con la masa en el input no daba continuidad volver a soldarlo y listo.
Entonces e descubierto que tengo el clean en el crunch y el normal en el overdrive, tocara volver a hacer esa parte.
Hoy me ha llegado la válvula y ha sido fácil ponerla ajustar el bias y... a flipar como suena este bichito.
Pena que estoy en casa y no puedo darle más.
Ahora mueble forrar en tolex etc.. etc... y a disfrutar.
Subir
1
Jon Mirena
#401 por Jon Mirena el 17/12/2020
Ya mandare foto cuando acabe y sonido cuando aprenda a tocar
Subir
Jon Mirena
#402 por Jon Mirena el 25/01/2021
Casi me olvido de las fotos
Subir
2
Kenworht
#403 por Kenworht el 25/01/2021
Que barbaridad de ampli. Precioso.
Gracias por las fotos . Son todo motivacion.
:ok:
Subir
Dr.Maligno Tech
#404 por Dr.Maligno Tech el 28/01/2021
#402 que crema
Subir
cermial
#405 por cermial el 31/01/2021
El amplificador ha quedado de lujo, un 10 en el acabado! ahora a disfrutarlo
Subir
pablocarrillo
#406 por pablocarrillo el 05/02/2021
Ha quedado muy chulo, enhorabuena por el bicho!!!
Subir
Jon Mirena
#407 por Jon Mirena el 10/09/2023

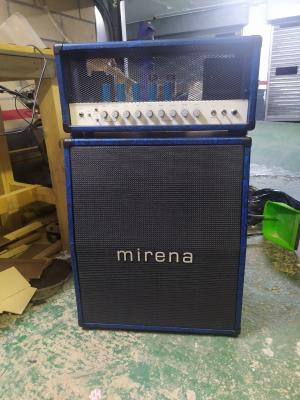

Ha pasado un tiempo y como me pase al bajo no terminé del todo, ahora por fin con su pantalla a juego si que está terminado 😀
Archivos adjuntos ( para descargar)
Subir
2
pablocarrillo
#408 por pablocarrillo el 10/09/2023
#407 Qué bueno; enhorabuena por el ampli, te ha quedado genial. Verás que tienes un cañón para toda la vida. Sigue siendo el ampli que más me gusta desde que puede hacerme el primer clon.
Subir
