Cambio humbucker Squier por Seymour Duncan

Solucionado
paco guerbaen
#1 por paco guerbaen el 20/02/2023
Hola a todos
Quiero cambiar a mi Squier 51 la pastilla del puente por una Seymour Duncan..

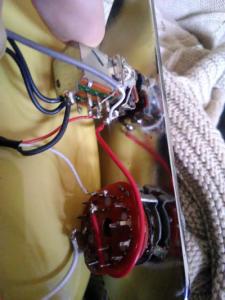

El caso es que no sé qué cables de la que quiero poner corresponden a los soldados tal como se ve en la foto.

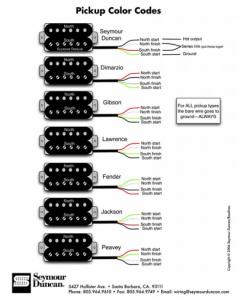

Adjunto también un resumen de las pastillas habituales.
Los cables de la SD van, corregidme si me equivoco, negro blanco+rojo y verde+cable desnudo.
A ver quién me echa una mano para soldarlos donde toca.
Muchas gracias
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    249 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Solución elegida por el creador del hilo (paco guerbaen)
Félix Pérez Sarmiento
#2 por Félix Pérez Sarmiento el 20/02/2023
Como no saques foto completa ahi no se entiende nada. En las SD el negro va al selector, blanco y rojo es donde dividen las bobinas y verde y malla van a la carcasa del pote de volumen o eso creo recordar de cuando monte las mias
Subir
paco guerbaen
#3 por paco guerbaen el 20/02/2023
En la pastilla Squier sería entonces
- el cable blanco va al selector. Sería el negro de la SD
- el cable rojo al terminal del pote de volumen. Sería el rojo + blanco de la SD
- el cable negro a la carcasa. Sería el verde + malla de la SD

Lo intentaré así
¡Gracias Félix!
Subir
Félix Pérez Sarmiento
#4 por Félix Pérez Sarmiento el 20/02/2023
El blanco y el rojo igual no los tienes que poner juntos en el push pull por si quieres usar solo una bobina del humbucker cuando actives el push pull pero no lo se lo suyo seria buscar un esquema de seymour duncan con la configuracion de tu guitarra
