Fijate que el azul tiene un condensador y una resistencia menos.

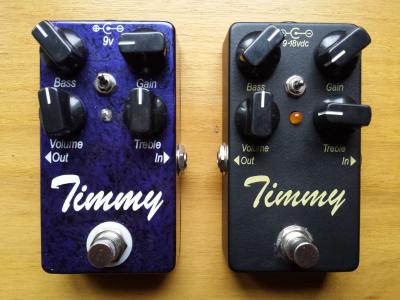

De hecho el azul tiene menos volumen y menos ganancia que el negro y un contenido en medios distinto... Suenan distintos, los dos son v2.
El Tim no suena para nada igual a estos, es mucho más definido y abierto.
Archivos adjuntos ( para descargar)
Subir
2
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
rockero02
#38 por rockero02 el 02/07/2022
#37

Muy lindooos

Supongo por el año de fabricación

El azul está más cercano a lo que sería el V1, mientras que el negro es más en esencia un V2 con ciertas cosas que Paul fue cambiando con los años.

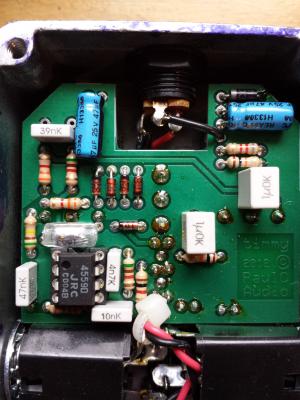

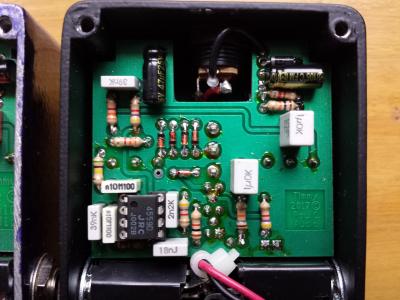

Ese capacitor presente en el negro parece ser de 100pF, sabía que los V2 montaban un segundo capacitor antes de la entrada no inversora del op amp, aunque por lo que sabía este era de 47pF. Este capacitor lo que hace es filtrar frecuencias agudas, mientras más grande el valor, más agudos recortas.

Cambia el valor de una resistencia (dicho de paso que esta resistencia no está presente en el V1) en el azul es de 5.1k y en el negro de 4.7k, no se exactamente lo que hace, pero los de Vemuram agregaron una resistencia igual de 9.1k en el Jan Ray.

También cambia valores de tres capacitores, 47nF para el capacitor de entrada del azul, 39nF para el negro, en el azul 4.7nF y 10nF (el V1 no incluye el capacitor de 4.7nF) , negro 2.2nF y 18nF

Y otro cambio de valor de resistencia, 5.1k para el azul y 4.7k para el negro.

Las últimas dos resistencias me atrevería a decir que son un arreglo de resistencias, probablemente en serie sumando entre las dos 22.7k, y sustituyendo la resistencia de 10k que se encuentra en el azul.

Pero esto lo supongo a puro ojo, puede estar equivocado.
