Ayuda para desmontar placa Marshall TSL 602.

Hola a todos.

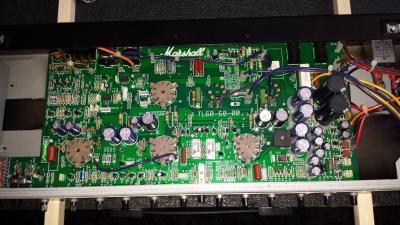

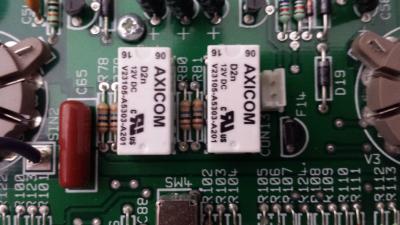

Estoy intentando reparar mi TS L602, no me cambia de clean a crunch y creo que es el relé. El relé de crunch a lead si suena así que quiero intercambiar los relés a ver si así si funcionase de clean a crunch y ver si es problema del relé. El problema que tengo es que no puedo sacar la placa, aparte de atornillada está encajada en el chasis y no se me ocurre como sacarla. ¿Alguien la ha sacado? Sí es así, por favor me explican un poco como desencajar la placa del chasis. Gracias. Saludos.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-24%

Mooer GTRS Soloist 810 Purple Burst

507 €

Ver oferta
-13%

Epiphone 1963 Firebird V Vibrola PW

1.399 €

Ver oferta
-24%

Rockboard Power MOD 75

151 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Pedal TC Electronic Nova Modulator con caja , alimentación e instrucciones

129 €

Ver
Origin Effects Revival Drive Compact

295 €

Ver
Atenuador de potencia Weber Mass Lite 100

245 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

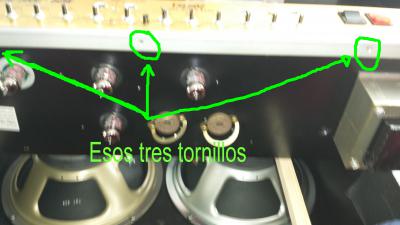

Pues mirando más a fondo he descubierto tres tornillos debajo del panel frontal. Los quité ya solo tuve que quitar dos grupillas de plastico en el lado derecho de la placa y ya salió. :aplausos:

Archivos adjuntos ( para descargar)

Supongo que no habrás empezado la casa por el tejado y antes habrás probado los pulsadores del switch, intercambiándolos, para ver si es eso, no? es más común que se rompa el switch que el relé... o conmutado en el frontal del ampli

Tariu escribió:
Supongo que no habrás empezado la casa por el tejado y antes habrás probado los pulsadores del switch, intercambiándolos, para ver si es eso, no? es más común que se rompa el switch que el relé... o conmutado en el frontal del ampli

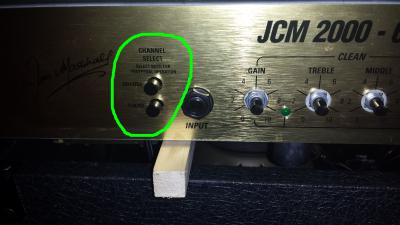

Gracias por responder. ¿Te refieres a los pulsadores del frontal del ampli?. lo pongo en una foto.

Archivos adjuntos ( para descargar)

Cuando pulsaba el boton CLN/OD no sonaba el relé cosa que si pasaba cuando pulsaba el OD1/OD2 que ahi si sonaba el relé. POr eso imaginé que lo que estaba roto era el relé.

A esos, sí, si desde ahí conmuta y desde el pedal no... seguramente el problema esté en el pedal o en el plug

Pero entonces desde ahí tampoco cambiaba, no?

No, desde ahi no conmutaba, osea desde el frontal. Cuando compre el ampli de segunda mano no traia pedal. Ahora me he echo con uno pero tengo que repararlo pues no funciona, pero me pondré con ello cuando solucione esto del cambio desde el ampli.

Entonces sí, no funcionando ese tampoco casi seguro sería el relé.

1 respuesta directa

Antes de que se jodiese el relé,(es lo que pienso que está roto) si conmutaba bien desde el ampli Clean, Crunch, Lead, pero no desde el pedal solo cambiaba de crunch a lead. Y es muy posible que por culpa del pedal hubiese algun corto o algo que jodio el ampli , vamos el cambio.

#9

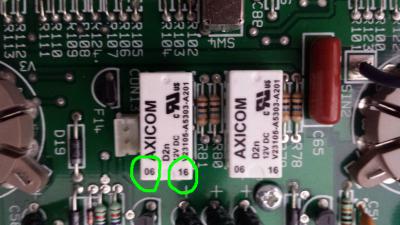

Una consulta Tariu, ¿sabes que significan los numeros 06 y 16 que aparecen en el relé. Te adjunto una foto. Es que encuentro ese mismo relé pero con esos numeros cambiados como por ejemplo 00 y 44. Y estoy intrigado.

Archivos adjuntos ( para descargar)

no sabría decirte, la verdad...
