Ayuda para conectar pastillas en hagstrom super swede tremar

Creo que solo me queda resolver a donde va el cable rojo del selector de single. En una posición del interruptor une los cables de colores de las pastillas pero en la otra debería actuar el rojo que se ve en la foto y no se a donde conectarlo. Gracias.

Buenas, el rojo debe ir a masa,si,pero ojo que parece que has unido los otros 4 cables,y deben ir separados los dos de una pastilla y los de las otra.....ese switch es doble,para pasar a single las pastillas se ha de derivar a masa esa union de los dos cables.

El de las Custom soy yo ;-)
En un rato llego a casa y las miro a ver si llevan el mismo código de color. Las mías son de una pat smear.
Luego te digo

Acabo de mirar las mías, las Custom'58 y no son como esas, pues no llevan para hacer coil split, sólo llevan blanco y shield.

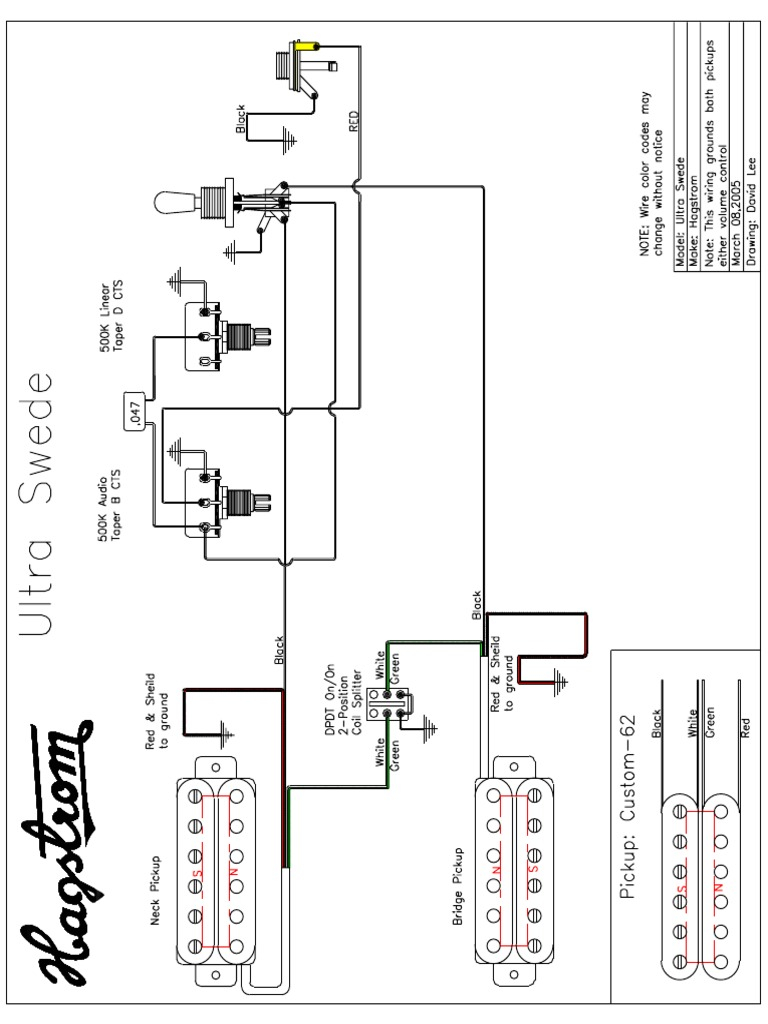

Pero el esquema de esas pastillas tuyas es el siguiente:
Y coincide exactamente con el código de color de Seymour, tal y como ha puesto el compañero anterior.
Un saludo

Muchas gracias!! Yo buscando por todas partes y no conseguía encontrar ese esquema. Miraré cuando llegue a casa si he conectado así exactamente. Espero que si. Un saludo a todos.

Ese switch, tiene 2 circuitos.cada circuito son 3 pines en vertical.
Cada pastilla va soldada en un circuito.
Como son 3 pines, suelda la union de una pastilla en el pin inferior, digamos el 1.la otra pastilla en el pin1 del circuito de al lado.
El cable rojo, va en el 2, de cada circuito.osea los 2, o centrales, van unidos como linea de mas en el pin, y el 3 va libre, en los 2 circuitos.
Cuando la union de los cables no esta conectada a masa, la pastilla esta en humbucker.
Cuando laa pastillas se conectan a mas , por el cable rojo, las pastillas estan en single.
