¡Hazte un ampli de valvulas jcm800 de 6w por 20 euros!

¿No te funciona? ¿Que montaje es exactamente?

Te refresco, Tony:
He hecho el montaje de este ampli pero en versión placa de torretas. Es la versión que hizo FranCV de tu PCB, pero adaptado para 6n2p.
Por eso decía que si existe algún esquema de la pcb con la etapa y todo ya adaptada para 6n2p y así puedo repasar uno y otro y buscar dónde está el fallo.
Este es el esquema que he montado:
https://drive.google.com/file/d/1BMtr270I-d6l9QmjuYh1LF-M_zbh7uw4/view?usp=drivesdk

Fácil mira:

Desconectas todas las patas 4 y 5 de las 3 valvulas.

Conectas las dos 6n2p patas 4 y 5 en paralelo, después eso lo pones en serie con la el84, metes 12v y se reparten 6v para las del previo y 6v para el pentodo.

Para no liarme: ¿Eso significa que entre las dos 6n2p conecto la pata 4 a la pata 4 y la 5 a la 5, pero de la segunda 6n2p a la el84 conecto la pata 4 a la 5 y la 5 a la 4 y ahí alimento con los 12v? Porque en el esquema es algo diferente.

Pata 4 de 6n2pcon 4 de 6n2p, y la 5, con la 5, es decir, filamentos en paralelo.
Después, pata 4 y 5 pentodo en serie con estas dos, mañana te lo dibujo si quieres, es muy fácil.

La teoría de esto es, que cada 6n2p chupa 0.3A
Y la el84 0.7A, se ponen las 6n2p en paralelo y se igualan con el pentodo: 0.6v estas y 0.7v el pentodo, casi lo mismo.

La tensión se divide por igual.

Comprendido compañero. He estado revisando tus entradas en los otros preamps y ya habías explicado esto y lo he entendido. Lo tenía bien puesto, salvo las patas 4 y 5 de la el84 que estaban cambiadas aunque creo que da lo mismo. En todo caso lo he puesto bien pero sigo con el mismo problema: el ampli no tiene casi volumen y el high gain no pirula.
A lo mejor me planteo acabar planchando esta PCB y pasar de la placa de torretas, porque no sé qué más probar.
¿Alguien tiene un GERBER para poder pedir presupuesto de esta PCB?
Gracias.

Yo no tengo ningún gerber, yo cuando hago un diseño, lo simuló para ver que va bien y pido ayuda a un amigo que lo haga.

#584 ok, gracias por contestar.

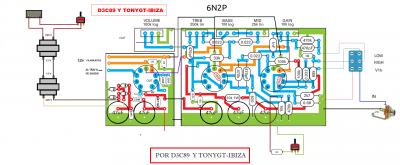

Te pongo aquí un esquema que he hecho para 6n2p a ver si está correcto.
Lo he hecho desde el esquema que tienes en el hilo del previo ya hecho para 6n2p y le he puesto la etapa, pero en serie con la el84.
¿Está bien?

Gracias

Por cierto, he visto que corren por el hilo varias versiones del esquema:
- Unas con el pote de volumen de 1MB
- Otras con el pote de volumen de 100k
- Otras con el pote de volumen de 100k + una resistencia de 1MB
- Otras con una resistencia de 10k en la pata 2 de la EL84 conectada al volumen
- Otras sin la resistencia de 10k en la pata 2 de la EL84 conectada al volumen
¿Cual es la definitiva?
Gracias de nuevo ;-)

Todas funcionan bien, la mejor es la original,, pote de 1meg.

los filamentos no hay orden, da igual conectar pata 4 y 5 o 5 y 4, a fin de cuentas son como resistencias que se calientan y es un circuito separado de los triodos de la valvula o del pentodo, se llama caldeo indirecto por que no esta conectado a nada internamente, es un circuito distinto!!!

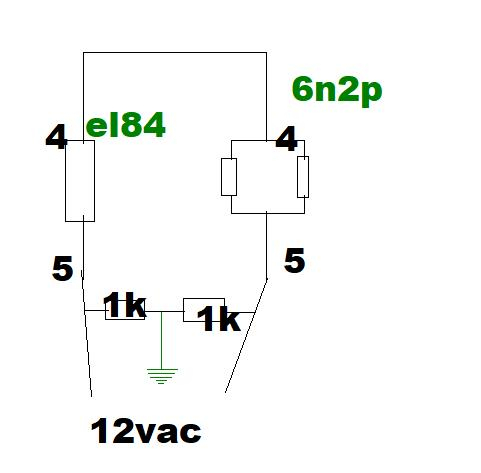

mira la foto, veras que he puesto los filamentos de la 6n2p en paralelo, y la el84 en serie con estas, como las dos juntas en paralelo chupan lo mismo que la el84, la tension se reparte en las dos valvulas, 6v en cada una, si quieres tb se puede hacer esto poniendo ecc83, pero en vez de conectar las patas 4 y 5, conectarias las patas 4 y 5 juntas, y la 9, ya sabes, conexion a 6v.

da igual 5.7v o 6.5v,6.3v o 6v, funcionan igual con cualquiera de esas tensiones.

fijate las resistencias que puse de 1k, estas quitan el ruido que genera los filamentos y evita que esten fotando, asi quedan referenciadas a masa.
