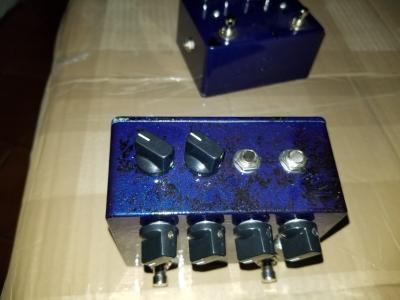

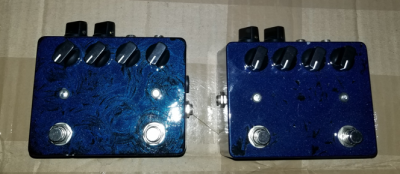

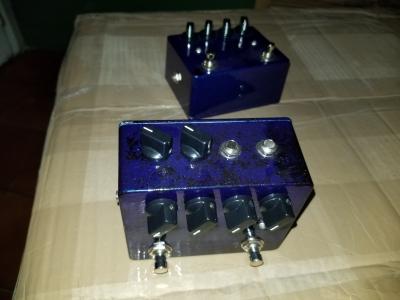

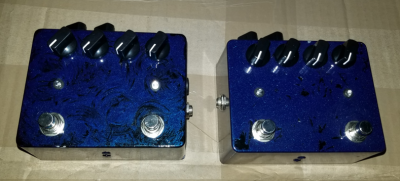

Pues aquí dejo unas fotos finales ya con unas coquetas perillas Davies

La verdad es que se ven genial, aunque siento que la luz no ayuda mucho, también he estado probando ambos y suenan cojonudos

En cuanto tengo un poco de tiempo libre les grabaré una prueba, no lo había hecho antes porque quería esperar a tener las perillas y que se aprecie más o menos los settings

Y para comenzar bien el año...
Aquí dejo por fin unos vídeos de muestra de como suena tremendo pedal, no soy el guitarrista mas virtuoso ni nada, pero espero que pueda demostrar como se desempeña este bicho, he grabado un montón de vídeos pero al final he elegido estos tres, en el primero voy jugando con los controles principales (Gain, Bass, Treble y Volume), es decir, como si del Timmy se tratara, desde el pedal a limpio hasta mid gain, en el segundo dejo fija la configuración del pedal y juego un poco con la sección del boost que ya es más una onda desde mid gain a high gain y por último, uso en conjunto las das para hacer del Tim una distorsión, y sí, con facilidad llega al High Gain.

Puedo concluir que el pedal se comporta muy bien, a buenos volúmenes no es ruidoso a menos que se ponga todo al máximo (con la sección del boost activada) ahí chillará a más no poder. Es muy versátil ya que puedes sacar todo tipo de tonos, sonidos crunchys, con mucha pegada de graves, o con agudos para cortar, un pedal para boostear o como distorsión principal. Lo único que tal vez podría mejorar es cambiar todos los Jacks por unos de mejor calidad por puro capricho, meter un pot del tipo push pull (para poder variar el tipo de clipping). También no me encanta que el LED azul haya quedado considerablemente más brillante que el rojo. En fin, me he divertido mucho con este proyecto, me han gustado mucho los resultados y ha valido completamente la pena.

https://youtu.be/3ViCy6se3ss

https://youtu.be/4sEmzZUmT-k

https://youtu.be/TiprAzamXco

Bueno, aprovechando estos días, le hice unas pequeñas mods a mi Tim DIY.

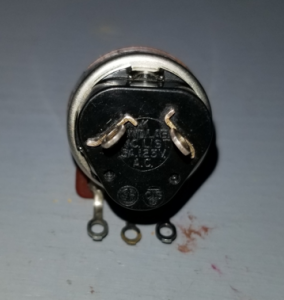

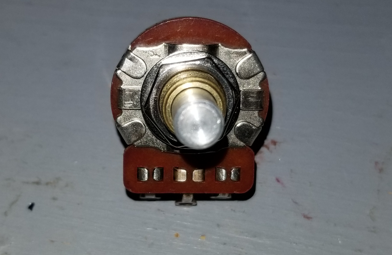

Primero, por fin encontré el tipo de pots que usa el Tim, un potenciómetro logarítmico de 10k con switch SPST (Push Pull), encontré un vendedor por ebay, con la etiqueta de "Potenciómetro para ampli Fender". No tenía idea que algunos amplis fender usaban este tipo de pot.

Compré un pequeño lote, para modificar este Tim, para hacer más adelante algunos Tims y como refacción por si se llegara averiar.

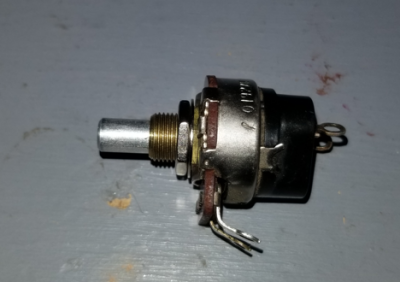

Los pots son de gran calidad ya que son CTS, aunque no fueron baratos considerando el precio de un pote estándar. También estaban muy sucios, son como "NOS" (new old stock) ya que no había rastro de estaño pero si de mugre, nada que un poco de alcohol no pudiera arreglar.

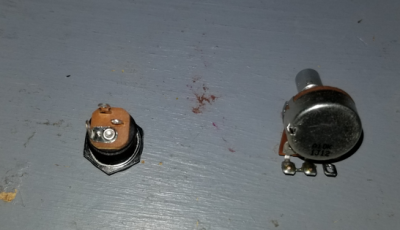

Cambié el pot y aprovechando que prendí el cautín, también cambie el DC Jack que había puesto originalmente por un Lumberg, de mejor calidad y mismo DC Jack que lleva el original.

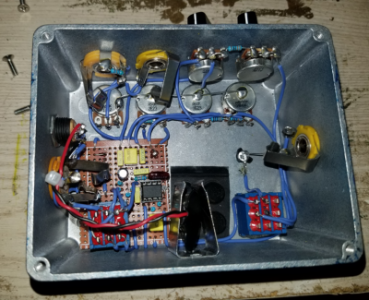

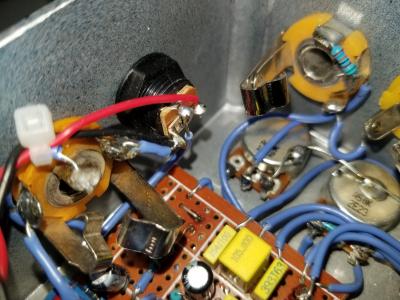

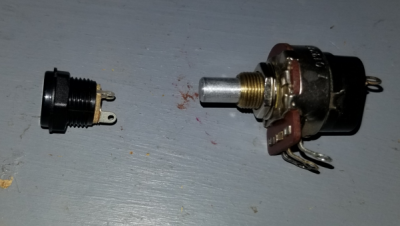

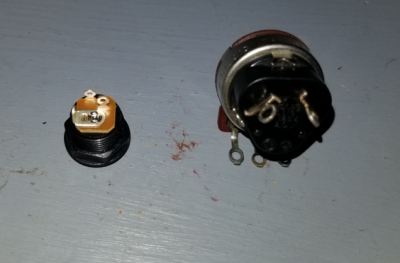

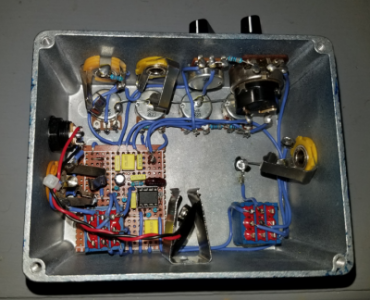

Aquí unas imagenes antes del mod

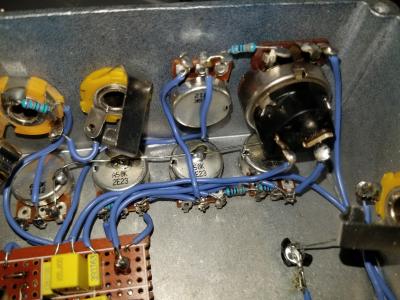

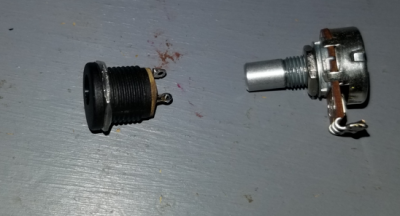

Aquí después del mod











En conclusión, quizá no era algo necesario, pero tenía curiosidad y no me quería quedar con la espina, primero mencionar que la estética ya no es tan prolija, ya que el enorme pot desentona un poco con los otros pots de tamaño normal, de hecho en el Tim Original todos los pots son enormes.
En cuanto a sonido, la verdad no recuerdo si el pot push pull cambia el clipping de simétrico a asimétrico o si ambas son simétricos pero uno mod "compressed" y el otro modo "open", pero puedo decir que con el potenciometro "push" (es decir, en modo normal) el sonido es más gordo y con menos grano, mientras que con el pot en "pull" el sonido se adelgaza, es como una caída de ganancia o caída de graves, pero el grano es más peculiar, se escucha más el clipping.
