Smoky amp,mas cutre que el miseramp, dedicado a frasco.

Pues asi se ha quedado :


la marca de la casa



y estoy haciendo otro para mi "cuñao"

muy chulo compañero, sacas buen sonido con ese altavoz, yo le pondría un cono de 10' de 8 ohm, así sonaría de lujo.

elderico escribió:

Pues asi se ha quedado :
https://files2.soniccdn.com/old/1623604c480494e987f.jpg
https://files2.soniccdn.com/old/1623604c4804bad18f4.jpg
la marca de la casa
https://files2.soniccdn.com/old/1623604c4804eca4535.jpg
https://files2.soniccdn.com/old/1623604c480504b782b.jpg
https://files2.soniccdn.com/old/1623604c48051cb79b2.jpg
y estoy haciendo otro para mi "cuñao"
https://files2.soniccdn.com/old/1623604c4805532f4d1.jpg

Si lo pongo bajito suena bien, es que yo tambien soy bastante miser y era lo qu tenia. Estoy pensando en hacerme una pantalla de 2x10 a 8 ohmnios (o el metal massacre), pero no hay fondos. Bueno todo se andara.
Macho y tu estas que te sales... deberian ponerte un foro solo a ti.

ademas tengan en cuenta la sintonizacion de la caja de equipo musical, quizas si abreras un hueco atras, sonaria menos comprimido al subir el volumen

saludos

Gracias chacarok y rasta_maleek, empiezo a buscar hoy mismo el cono 10´ de 8 ohm (1 solo que es muy grande) y le pienso hacer una carcasa tipo combo, pequeñita ya que es para tenerlo en el salon de casa, con la trasera abierta.

Como experimento este esta bien y suena y el mi cuñado tambien pero ya se le ven las carencias: en cuanto le subo un poquito el volumen satura. Pero no me doy por vencido hasta que no le saque todo el partido que pueda a este "cacharrico".

Bueno, no encontre un cono 10, asi que me conforme con un cono 8´, de 8 ohmn. Le he hecho un caja de abeto con abertura trasera y asi a quedado. Se nota el altavoz un puñao . Ahora suena como deberia sin saturar.

Gracias a todos.

Afoticos:






Ahora mola para tenerlo en el salon junto a las guitarras...


---------------------------------
jeje

elderico escribió:

Bueno, no encontre un cono 10, asi que me conforme con un cono 8´, de 8 ohmn. Le he hecho un caja de abeto con abertura trasera y asi a quedado. Se nota el altavoz un puñao . Ahora suena como deberia sin saturar.

Gracias a todos.

Afoticos:
https://files2.soniccdn.com/old/1623604c518736a9d5e.jpg

https://files2.soniccdn.com/old/1623604c51875e8d296.jpg

https://files2.soniccdn.com/old/1623604c51878452873.jpg

Ahora mola para tenerlo en el salon junto a las guitarras...

https://files2.soniccdn.com/old/1623604c51879cae471.jpg
---------------------------------
jeje https://files2.soniccdn.com/old/1623604c5188765d411.jpg

Te ha quedado especial, y muy compacto. Has visto como con un buen altavoz mejora muchísimo?? Y es capaz de mover 4x12 sin problemas, anda que no me he cachondeado del personal en el ensayo con el paquete de wiston.

Elderico compadre...yo estaria completamente extasiado si compartieras tu conocimiento sobre hacer un miseramp jajajaja en serio q no tengo ni una misera idea de como hacer uno...ya q estoy por terminar dos guitarras...quisiera tener un amp de esos de prueba pero q suene como los tuyos...

se podra q me heches la mano?????

pero paso a pasito hee con rayitas y palitos

JAJAJA chato leete el post

Esta todo aqui, bueno yo he usado los planos del noisy cricket mark ii de la pagina que subo a continuacion (si a los moderadores les parece bien) componentes, pbc, diagrama de soldaduras y diagrama de cableado. Originalmente la pbc esta diseñada para soldar los "botonicos" directamente a la placa pero yo lo he cableado todo porque los potes eran muy grandes y porque le iba a hacer una caja grande.

El merito no es mio, que esto ha sido una mera intrusión en un campo en el que los verdaderos profesionales hacen arder el foro... y un proyecto curioso y entretenido que no me parecia muy complicado, aunque nunca jamas hubiera hecho nada de electronica, y bastante barato por cierto que junto con Mi primer proyecto por "culpa" del foro (terminado) - Guitarristas.info me han abierto una puerta en el "tedio existencial" en el que me ha sumido mi trabajo de funcionario...

Saludos Zama y leete esta pagina que es la buena:
Noisy Cricket Mark II PCB Layout and Project
sacado de aqui Beavis Audio Research

(creo que no infrinjo las normas del foro poniendo esta pagina no?)

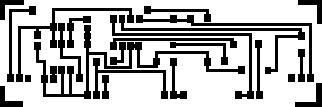

Por cierto yo me tunee la pbc con el paint
lo adjunto

EN la torre elderico ese paintazo me saco demuchas :P jajaja leere todo eso y cualquier duda espero me permitas preguntarte ya q tu ya lo hcisite!!

saludos compadre mil gracias por el apoyazo

Buenas foreros tengo umas dudas sobre este smoky amp:
1ª si le coloco 2 altavoces de 4 Ohm. en serie ¿seria igual que uno de 8 Ohm?
2ª ¿Que consumo tiene? tengo un alimentador de 9V. a 300mA 2.7VA me vale con eso o necesito mas.
3ª En las fotos del smoky amp de Elderico e visto que pone para volumen un pote de 10K log y en los potes de tono y ganancia no usa una patilla ¿funciona igual?

Ya podeis perdonar la bateria de preguntas pero tenia esas dudas, ya que le voy a montar uno para mi sobrino y no quiero defraudarle.

SAlu2
