Reverb de Marshall jcm 900 hi dual reverb

Flojo de pantalon
#1 por Flojo de pantalon el 08/01/2019

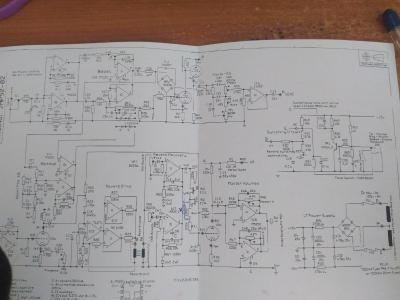

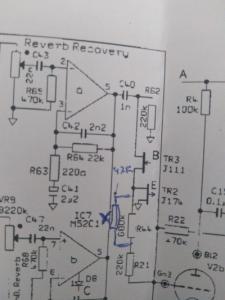

Hola, esto va para los que tengáis este ampli y os haya parecido que la reverb tiene poca presencia y profundidad incluso a tope, mi técnico me lo ha solucionado añadiendo un condensador, ahora su presencia es similar a la de fender, como yo no sé nada de electrónica os dejo una foto con el esquema y el lugar y valor del condensador, es una operación sencilla y totalmente reversible.
Archivos adjuntos ( para descargar)
Subir
toni diaz
#2 por toni diaz el 08/01/2019
Es conocida esta mod, la he visto por los foros de electronica, pero nunca aqui.
Tambien es de agradecer al tecnico que comparta su trabajo
Subir
Flojo de pantalon
#3 por Flojo de pantalon el 08/01/2019
Pues me dijo que aun se puede hacer mas intensa pero vamos, así ya suena mogollón, ya te digo, similar a un blues deluxe, no entiendo el porqué ya que la ponen no la hacen mas presente con lo sencillo que es.
Subir
toni diaz
#4 por toni diaz el 08/01/2019
Me falta sitio para poner todas las modificaciones que he hecho a 900, la mas burra convertirlo en todo valvulas
Subir
1
TonyGT-Ibiza
#5 por TonyGT-Ibiza el 08/01/2019
Hey toni, tu has hecho la mod jcm800 al 900?
Solo hay que modificar el previo solo, la etapa se deja tal cual?
Subir
toni diaz
#6 por toni diaz el 08/01/2019
Ya hace muchos años, pero básicamente es eliminar el circuito de estado solido del previo y aumentar la ganancia de las valvulas para devolver lo perdido
Subir
TonyGT-Ibiza
#7 por TonyGT-Ibiza el 09/01/2019
Estado sólido te refieres a quitar los transistores y modificar las etapas del preamp de válvulas?
Subir
toni diaz
#8 por toni diaz el 09/01/2019

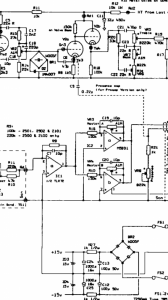

Hay 2 cosas diferentes, la saturacion de este amplificador se realiza con un puente rectificador, no por saturacion de valvula y la tercera etapa de previo después del bucle de efectos son 2 TL072 osea 4 amplificadores operacionales justo antes de la valvula inversora
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#9 por TonyGT-Ibiza el 09/01/2019
Vaya, Marshall como Ibanez, cada cosa buena que sacan, se empeñan en empeorar la, lo hacen acosa hecha.

Si miras el esquema de un jcm2000 o un valcestate es 20 veces más lioso y complejo que el jcm800 y no suena igual ni de lejos.
Subir
