Proyecto Cigar Box Guitar con P90

eon_tool
#25 por eon_tool el 23/08/2017

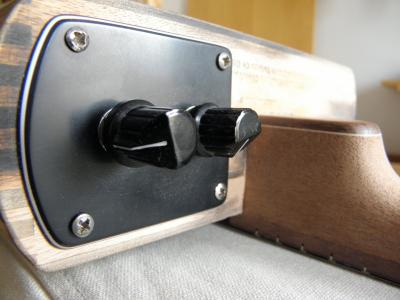

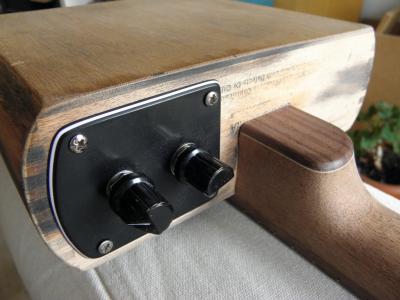

Primer plano de la placa de los controles de volumen y tono.
Archivos adjuntos ( para descargar)
Subir
eon_tool
#26 por eon_tool el 23/08/2017
#24 Este es otro proyecto mio, aquí puedes ver como hice el mástil:
https://www.guitarristas.info/foros/mejorando-epiphone-les-paul-standard/265838/pagina7
Subir
eon_tool
#27 por eon_tool el 23/08/2017

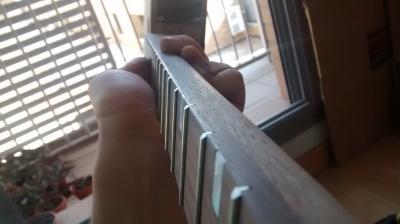

Poner trastes en un diapasón sin radio es muchisimo más fácil :D
Archivos adjuntos ( para descargar)
Subir
eon_tool
#28 por eon_tool el 23/08/2017

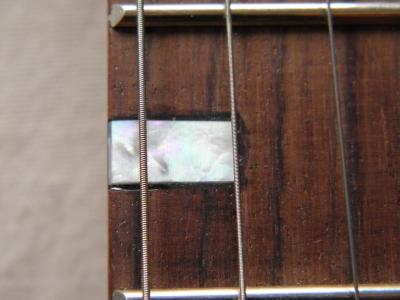

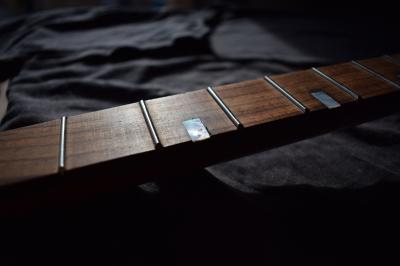

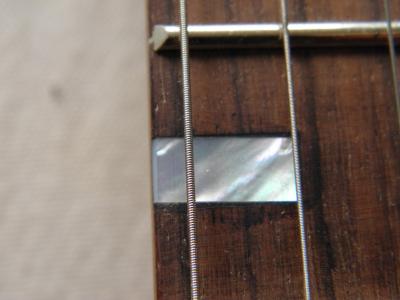

Detalle de las incrustaciones
Archivos adjuntos ( para descargar)
Subir
eon_tool
#29 por eon_tool el 23/08/2017

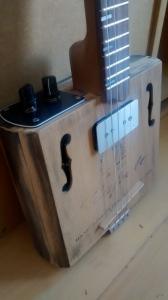

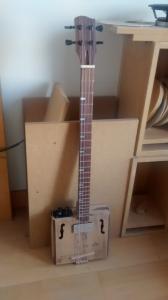

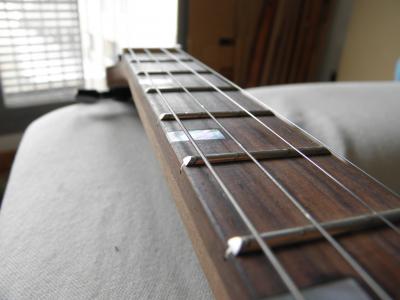

Le puse un puente provisional y tallé la cejuela de una pieza de hueso de madinter para poder poner las cuerdas y ver como suena.

El sonido de la pastilla improvisada era agudo y sin cuerpo, no sé si se debía a que la polaridad de los imanes estaba mal o los potes que usé no eran los adecuados. El caso es que después de este experimento decidí que iba a por una P90.

La cejuela que tallé tampoco me iba a valer porque la primera y la cuarta cuerda quedaban muy cerca del borde del diapasón arruinando la experiencia de tocar esta pequeña guitarra. Tendría que hacer otra cejuela con menos separación entre las cuerdas.

Usé la placa recortada de un puente tipo Strato a modo de cordal.

Bueno al menos sonar suena XD
Archivos adjuntos ( para descargar)
Subir
Sprotnik
#30 por Sprotnik el 24/08/2017
Ok, lo leeré atentamente.
Gracias!
Subir
eon_tool
#31 por eon_tool el 24/11/2017

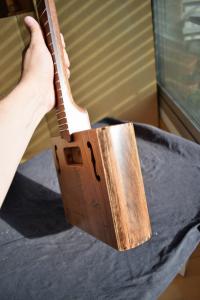

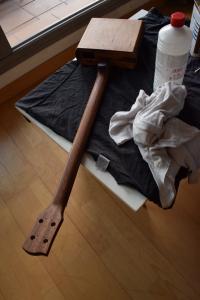

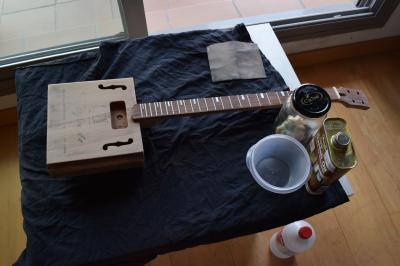

Retomo el hilo. El próximo paso fue Darle un acabado de aceite danés y cera a la guitarra.
Archivos adjuntos ( para descargar)
DSC_0001 (3).JPG
DSC_0002 (3).JPG
Subir
eon_tool
#32 por eon_tool el 24/11/2017

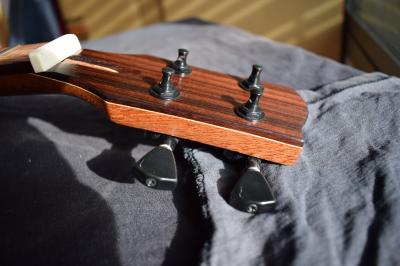

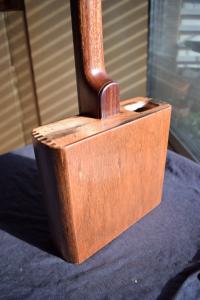

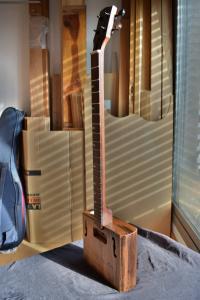

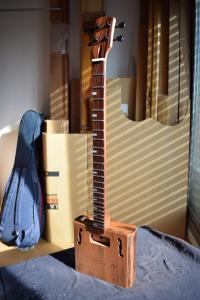

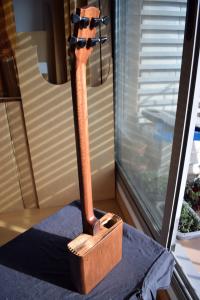

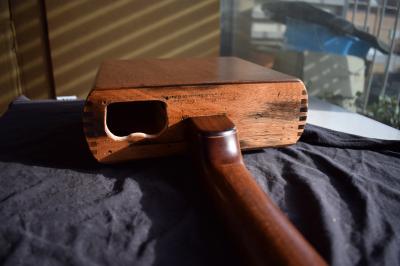

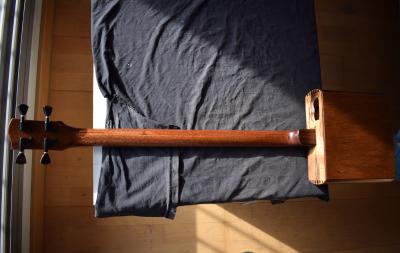

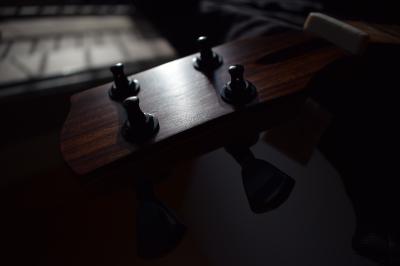

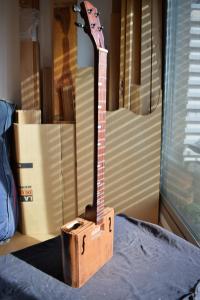

Y este fue el resultado... Realmente me gusta como este tipo de acabado con aceite y cera realza la veta y los brillos naturales de la madera, además queda muy suave al tacto.
Archivos adjuntos ( para descargar)
DSC_0004 (2).JPG
DSC_0005 (2).JPG
Subir
eon_tool
#33 por eon_tool el 25/11/2017

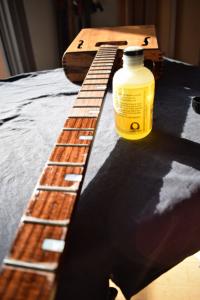

Aceite de limón para el diapasón
Archivos adjuntos ( para descargar)
DSC_0001 (2).JPG
Subir
eon_tool
#34 por eon_tool el 09/12/2017

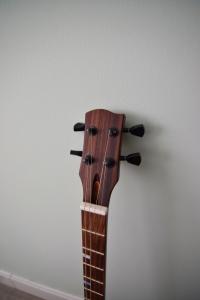

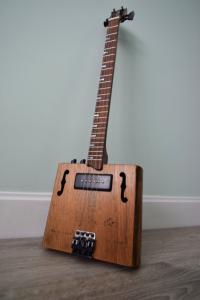

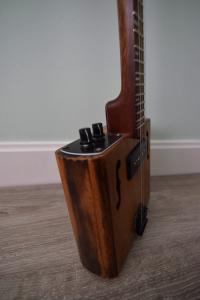

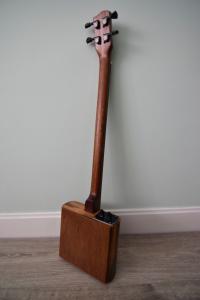

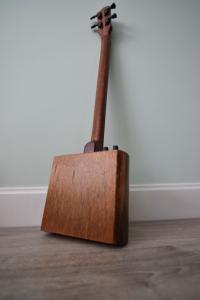

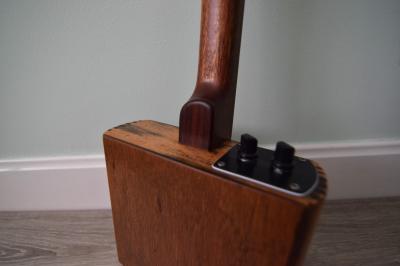

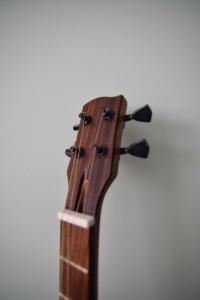

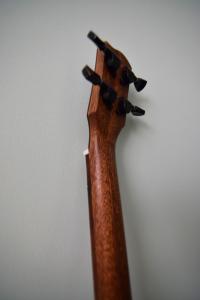

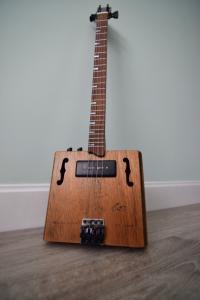

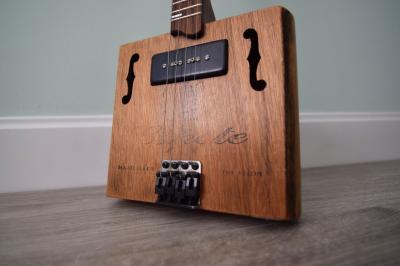

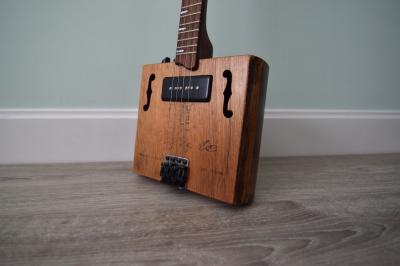

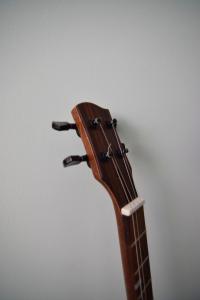

Hoy subo las fotos finales de esta guitarra. Lleva una pastilla Artec P90 a la que le cambié el imán por uno de Alnico5 y la verdad es que suena de lujo, el condensador es un Orange Drop de 0.047uF y tambien lleva un puente hardtail que modifiqué ligeramente. Espero que os haya gustado. Próximamente grabaré un vídeo probando el sonido.

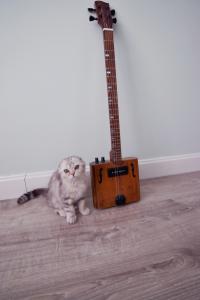

P.D.: El gato se me apuntó a la sesión de fotos en cuanto vio la cámara.
Archivos adjuntos ( para descargar)
Subir
1
Superoverdrive5150
#35 por Superoverdrive5150 el 09/12/2017
Muy chulo. Queda bien todo en ese color caoba más bien oscuro. :bien:
Subir
eon_tool
#36 por eon_tool el 09/12/2017
#35 Gracias!
