Proyecto Cigar Box Guitar con P90

#1 por eon_tool el 31/07/2017
Hola compañeros!

Hoy empiezo a documentar la construcción de una guitarra de caja de cigarro que a día de hoy está terminada.

Está hecha con una caja de puros que me regaló un amigo hace varios años.
La cosa es que es la segunda construcción que hago con esta misma caja. Me explico, la primera construcción tenía un fallo de diseño bastante gordo, el diapasón quedaba al mismo nivel que la tapa de la caja y era muy incomoda de tocar.
Así que decidí desguazarla y empezar de nuevo.
Subir
#2 por eon_tool el 31/07/2017

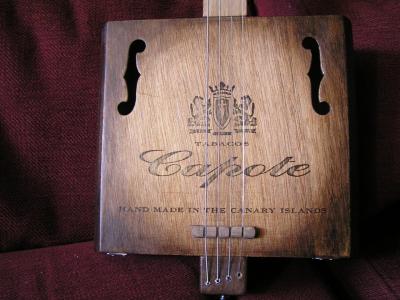

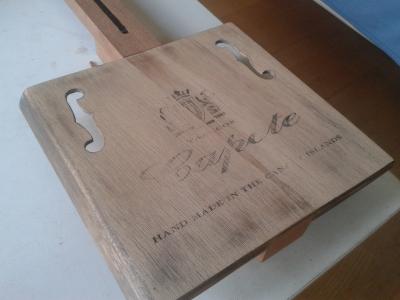

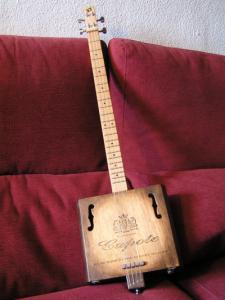

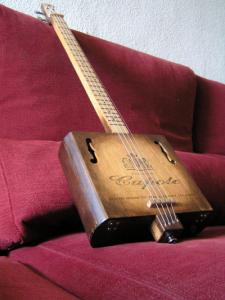

Ahora subiré unas fotos de la primera construcción...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#3 por eon_tool el 31/07/2017

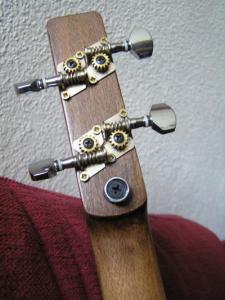

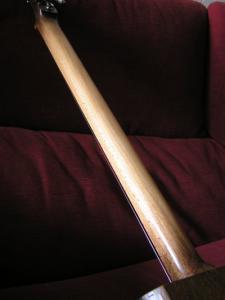

Estas son algunas caracteristicas de la primera construcción:
-Mástil de haya
-Escala Fender de 25,5 pulgadas
-Amplificada mediante un disco piezoeléctrico pegado bajo la tapa
-Acabada con tinte nogal y barniz sintético
Subir
#4 por eon_tool el 31/07/2017
La cosa es que el sonido que daba el disco piezoeléctrico era horrendo, demasiado agudo, sin cuerpo y para colmo era muy sensible a las interferencias electromagnéticas. Por eso decidí rehacer la guitarra con una pastilla P90 ya que me parecía una apuesta segura para este tipo de instrumento.
Subir
#5 por eon_tool el 31/07/2017

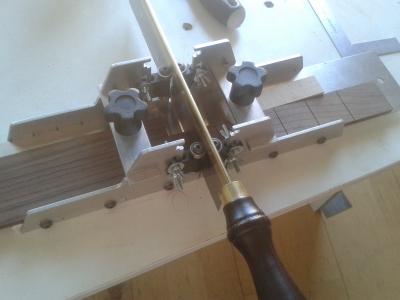

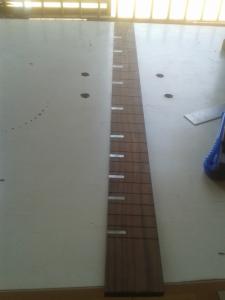

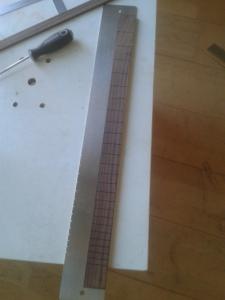

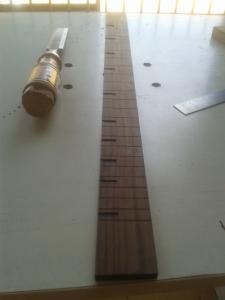

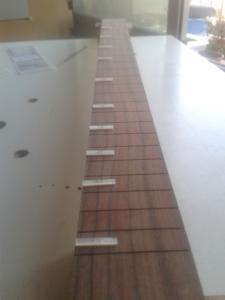

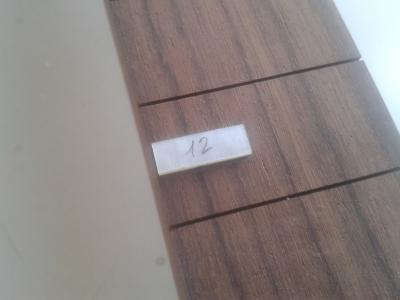

El primer paso después de desguazarla fue ranurar el nuevo diapasón con esta herramienta de precisión que venden en stewmac. La escala está vez será de 24,625 pulgadas. Es una de las dos medidas que trae la plantilla que se ve en la foto. Este trozo de palosanto de la India lo compré hace muchos años también en Stewmac y venía perfectamente regruesado y recto lo cual me ahorra trabajo.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#6 por eon_tool el 31/07/2017

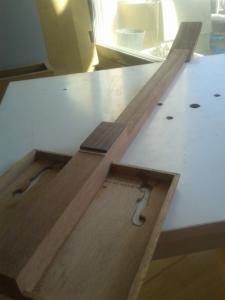

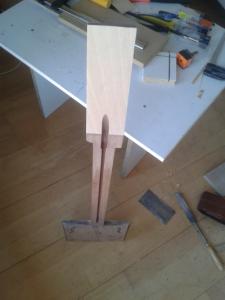

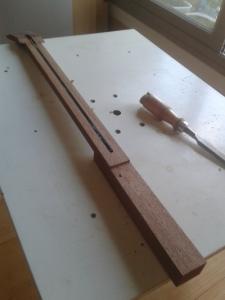

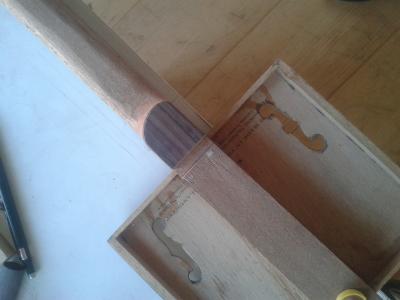

El mástil lo hice a partir del marco de una puerta de sapelli. Decidí ponerle un alma de doble acción.

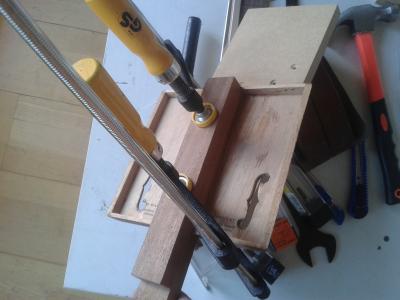

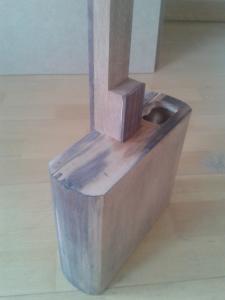

Después de hacerle el rebaje para la tapa encolé y ensamblé las dos piezas. Si miráis bien se ve que la tapa tiene una franja oscura en medio, eso es porque se partió al deshacer la primera construcción y la tuve que reconstruir.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por eon_tool el 31/07/2017

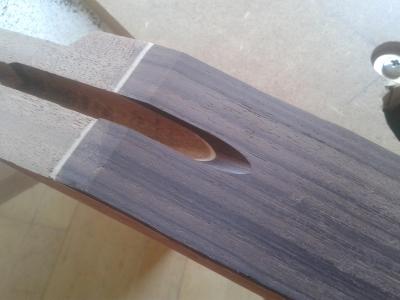

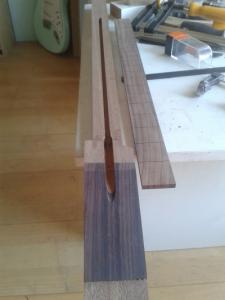

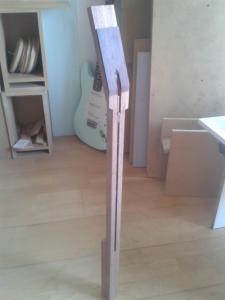

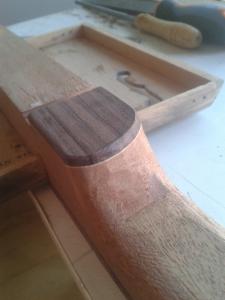

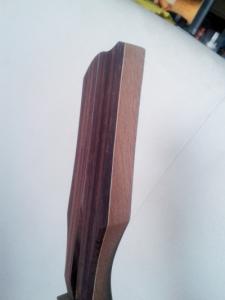

La pala de palorosa la quité para ponerla de nuevo pero con una lamina de haya entre las dos piezas para crear un sutil detalle con una fina franja que contrastara en color con las otras dos maderas. Lo mismo hice con el talón del mástil.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#8 por eon_tool el 31/07/2017
Lo siguiente que hice fue recortar las incrustaciones de concha de nácar natural para el diapasón.

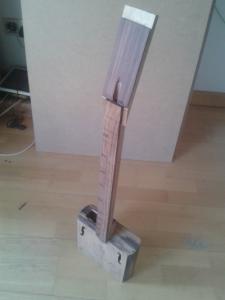

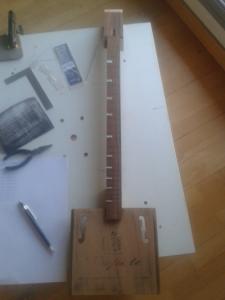

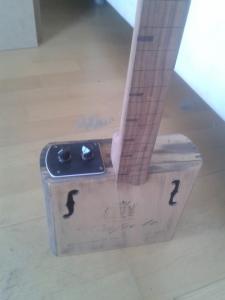

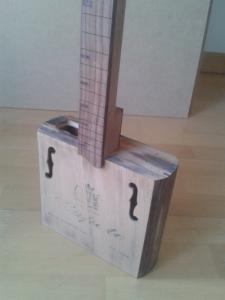

No pude resistirme a colocar todas las piezas juntas para visualizar qué aspecto tendrá la guitarra jejej
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#9 por eon_tool el 31/07/2017
Perdonad la pésima calidad de las fotos, las del principio están sacadas con un samsung s3 mini. Pero luego pude disponer de una cámara en condiciones, con lo cual las últimas fotos estás muchísimo mejor. :D
Subir
#10 por eon_tool el 05/08/2017
Siguiendo con el diapasón, lo siguiente fue hacer encajar las incrustaciones de nácar usando de una dremel con soporte para fresar.

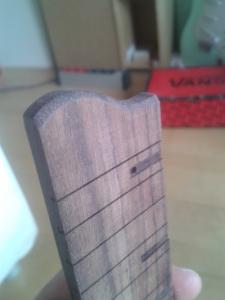

También le di forma al extremo del diapasón y lo pegué al mástil. Para mantener el diapasón en su posición al encolarlo y apretarlo hicieron falta dos taladros de 2mm debajo de las incrustaciones. Se insertan 2 brocas del mismo diámetro en esos agujeros para alinear el diapasón con el mástil.

La forma del talón del mástil la hice asimétrica, me pareció que quedaría curioso y quizás más ergonómico.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#11 por eon_tool el 05/08/2017

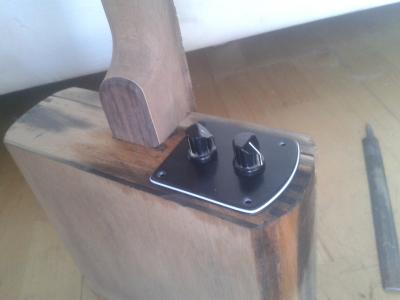

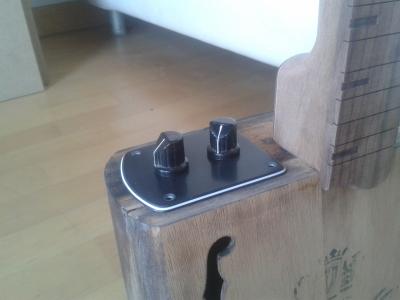

Esta es la placa de los controles de volumen y tono. Los botones de los potes son de un ampli viejo.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#12 por eon_tool el 05/08/2017

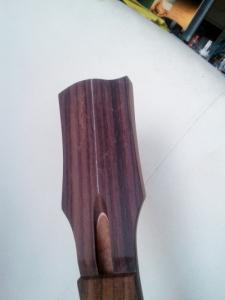

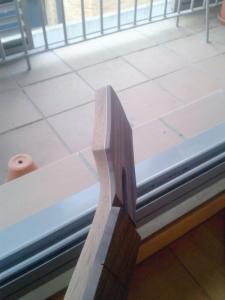

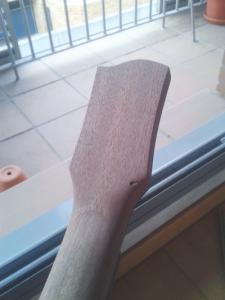

Algo sencillo para la forma de la pala.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
